Protecteur de ligne PT73

Protection Haute Performance : Conçu pour protéger les unités de contrôle contre les surtensions et les fluctuations importantes du réseau électrique 230 Vca.
Retardateur d'Allumage Intelligent : Coupe efficacement le pic de tension généré lors de la fermeture de l'interrupteur MT (Moyenne Tension).
Temporisation Réglable : Permet de définir un délai d'activation de 1 à 5 secondes pour stabiliser l'alimentation avant le démarrage de l'instrumentation.
Sécurité Intégrée : Équipé de deux fusibles de protection de 2,5 A (retardés) avec indicateur LED rouge en cas de défaillance.
Installation Simplifiée : Montage rapide sur rail DIN (EN50022) à l'intérieur du tableau électrique.

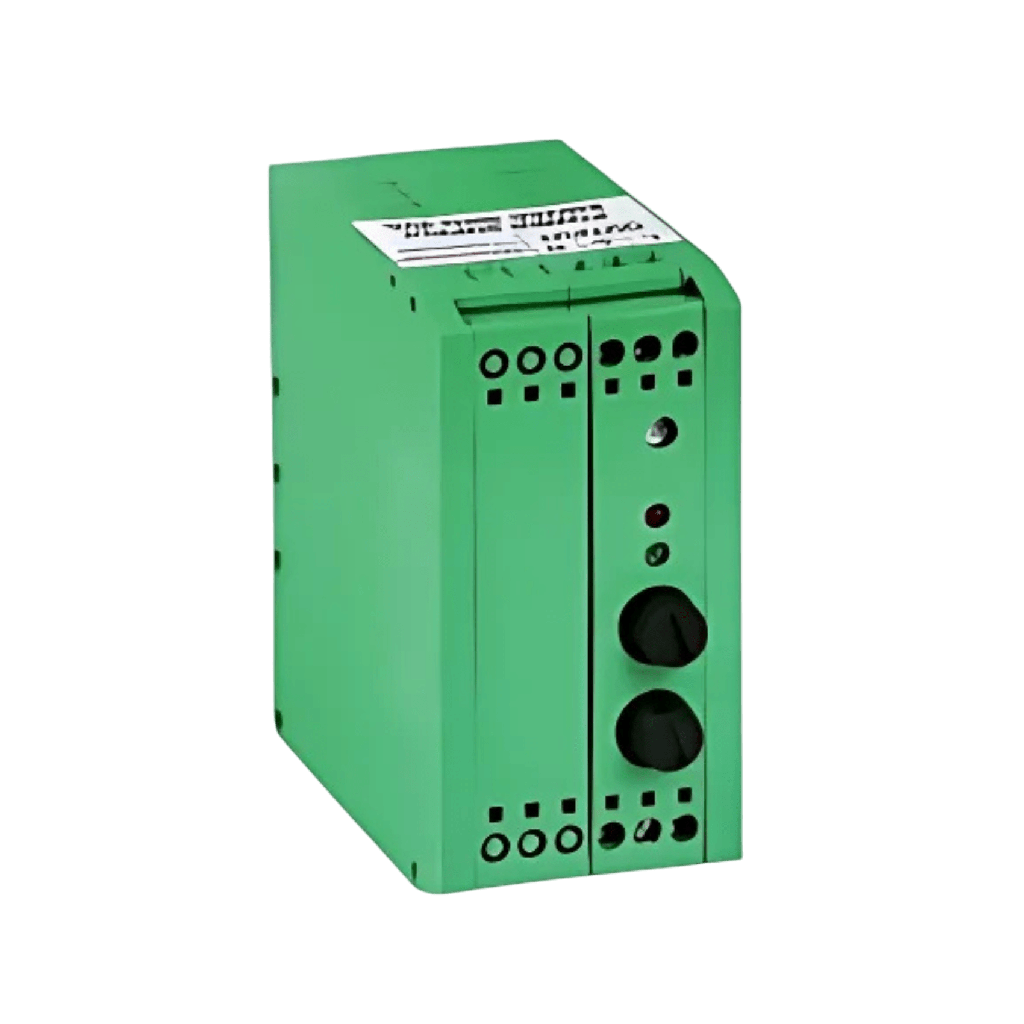

Le Protecteur de ligne PT73 de Tecsystem est un accessoire de protection essentiel pour toute installation de centrales de surveillance en environnement industriel. Conçu pour protéger les unités de contrôle contre les surtensions et les fortes oscillations du réseau 230 Vca, il intègre un temporisateur d'allumage réglable de 1 à 5 secondes qui coupe efficacement le pic de tension généré lors de la fermeture du disjoncteur Moyenne Tension (MT). Recommandé pour toute installation présentant des instabilités réseau.

Protection et Temporisation

Surtension réseau : Absorption et filtrage des pics de tension liés à la fermeture du disjoncteur MT.
Temporisateur réglable : Délai de 1 à 5 secondes pour stabiliser l'alimentation avant la mise sous tension de la centrale.
2 Fusibles de protection : 2,5 A (retardés) avec LED rouge de signalisation de déclenchement.

Installation et Caractéristiques

Montage rail DIN : Fixation rapide sur rail EN50022, boîtier compact (40 × 79 mm, prof. 90 mm).
Tension d'entrée : 85-250 Vca 50/60 Hz.
Boîtier Polyamide UL 94V2 : Résistant au feu, adapté aux environnements industriels.
Température de travail : -20°C à +60°C.

Caractéristique	Valeur
Tension d'entrée	85-250 Vca 50/60 Hz
Temps de retard	réglable de 1 à 5 sec
Dimensions	40 x 79 mm prof. 90 mm
Boîtier	Polyamide UL 94V2
Fusibles de protection (x2)	2,5 Amps (retardé)
Température de travail	de -20°C à +60°C
Montage	Fixation sur rail DIN EN50022
Signalisation	Un led rouge indique l'éventuelle intervention des fusibles de protection
Fonction	Fournit une protection supplémentaire aux centrales ; recommandé sur installations présentant de fortes surtensions ou oscillations du réseau 230 Vca ; très efficace pour couper le pic de tension généré à la fermeture du disjoncteur MT grâce à un retardateur d'allumage

Installations

Montage : installation à l'intérieur de l'armoire électrique grâce à la fixation sur rail DIN EN 50022.

Raccordement : raccorder le parafoudre/déchargeur de surtension conformément au schéma de la fiche technique, en amont de l'entrée à protéger ; raccorder impérativement la borne de terre.

Note technique : protège l'entrée de mesure contre les surtensions ; contrôler périodiquement son état.
