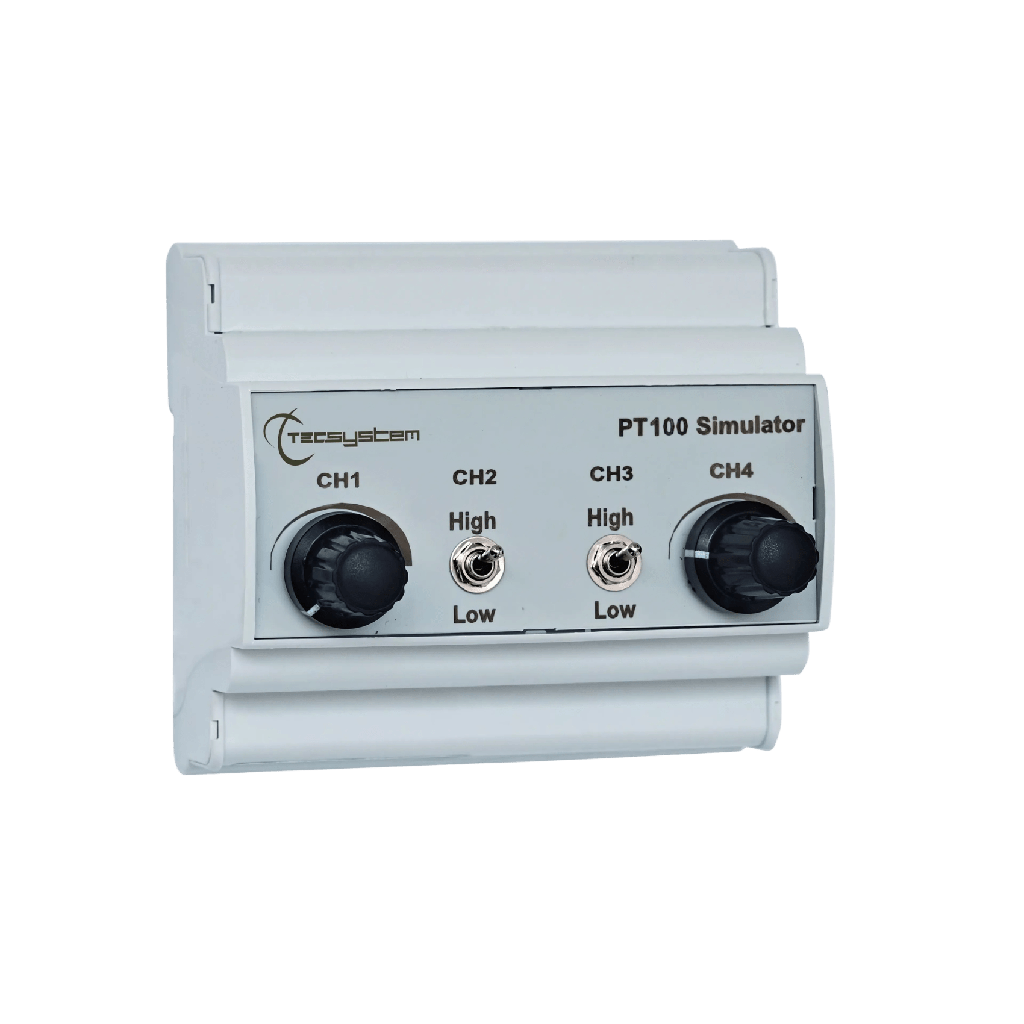

Simulateur Pt100

Vérification de Précision : Permet de tester le bon fonctionnement des unités de contrôle sans avoir besoin de manipuler les sondes réelles.
Simulation Multi-canaux : Équipé de sorties pour simuler 4 canaux Pt100 (2 réglables et 2 fixes).
Diagnostic de Pannes : Capable de simuler des défauts de sondes comme le court-circuit ou le circuit ouvert (Fcc ou Foc).
Réglage Intuitif : Utilisation de potentiomètres et d'interrupteurs à bascule pour varier les températures simulées de 0°C à 266°C.
Plug & Play : Livré avec un bornier de 12 pôles (pas de 3.81 ou 5) et un câble de 60 cm pour une connexion directe et rapide.

Le Simulateur Pt100 est l'outil indispensable pour tout technicien de maintenance travaillant sur des transformateurs ou des moteurs équipés d'unités Tecsystem. Il permet de s'assurer que l'instrumentation de mesure répond correctement avant la mise en service ou lors de la recherche de pannes.

Flexibilité de Simulation

Le dispositif offre deux types de simulation. Les canaux CH1 et CH4 sont réglables manuellement via un potentiomètre, permettant de simuler une montée en température progressive de 0°C à 266°C (soit 100Ω à 200Ω). Les canaux CH2 et CH3 disposent de valeurs fixes (118Ω et 147Ω, correspondant à 48°C et 124°C) pour tester rapidement les seuils d'alarme et de déclenchement (Trip).

Simplicité et Robustesse

Logé dans un boîtier compact en mélange PC/ABS auto-extinguible (UL 94V0), ce simulateur est conçu pour une utilisation sur le terrain. Son fonctionnement est simple : il suffit de déconnecter le bornier des sondes réelles de la centrale et de brancher celui du simulateur. Aucune alimentation externe n'est requise, le dispositif utilisant le signal provenant de la centrale elle-même.

Validation des Systèmes de Sécurité

En plus des températures, il peut simuler des erreurs critiques de câblage. Cela permet de vérifier que la logique de sécurité de la centrale (relais de défaut "FAULT") s'active correctement en cas de défaillance d'une sonde sur l'installation finale.

Caractéristique	Spécification
Code Produit	1AC0036
Canaux simulés	4 (CH1-CH4)
Plage de réglage (CH1/CH4)	0°C à 266°C (Potentiomètre)
Valeurs fixes (CH2/CH3)	48°C (118Ω) et 124°C (147Ω)
Défauts simulables	Court-circuit (Short Circuit) / Circuit ouvert (Open Circuit)
Connexion	Bornier 12 pôles (pas 3.81 ou 5 mm)
Longueur du câble	60 cm
Matériau Boîtier	BLEND PC/AB auto-extinguible UL 94V0
Dimensions	106 x 95 x 80,4 mm
Température de service	-20°C à +60°C

Installations

Test d'Alarme : Augmentez lentement la température sur CH1 à l'aide du potentiomètre pour vérifier que le relais d'alarme de la centrale bascule au seuil programmé.

Test de Déclenchement (Trip) : Continuez la rotation du potentiomètre pour atteindre le seuil de déclenchement et vérifiez l'arrêt du système ou la coupure du disjoncteur associé.

Vérification du Câblage : Utilisez le simulateur pour valider que chaque canal affiché sur la centrale correspond bien à la position physique attendue dans le transformateur.

Fiche technique 1AC0036.pdf

Manuel d'utilisation 1AC0036.pdf

FAQ - Spécial Simulateur Pt100

Voici quelques questions fréquentes sur notre Simulateur Pt100.

Le simulateur nécessite-t-il des piles ou une alimentation ?

Non, il fonctionne de manière passive en utilisant le courant de mesure envoyé par la centrale Tecsystem connectée.

Puis-je l'utiliser avec des centrales d'autres marques ?

Bien qu'il simule des résistances Pt100 standards (norme DIN), il est spécifiquement optimisé et câblé pour les borniers et la configuration des centrales Tecsystem.

Comment simuler un défaut de sonde (Fcc/Foc) ?

En agissant sur les interrupteurs à levetta (bascule), vous pouvez interrompre le circuit (Open Circuit) ou créer un pont (Short Circuit) pour vérifier que la centrale affiche bien l'erreur correspondante.

Est-il possible de simuler des températures négatives ?

La plage standard commence à 0°C (100Ω), ce qui couvre la grande majorité des besoins de test pour les transformateurs et les moteurs industriels.
