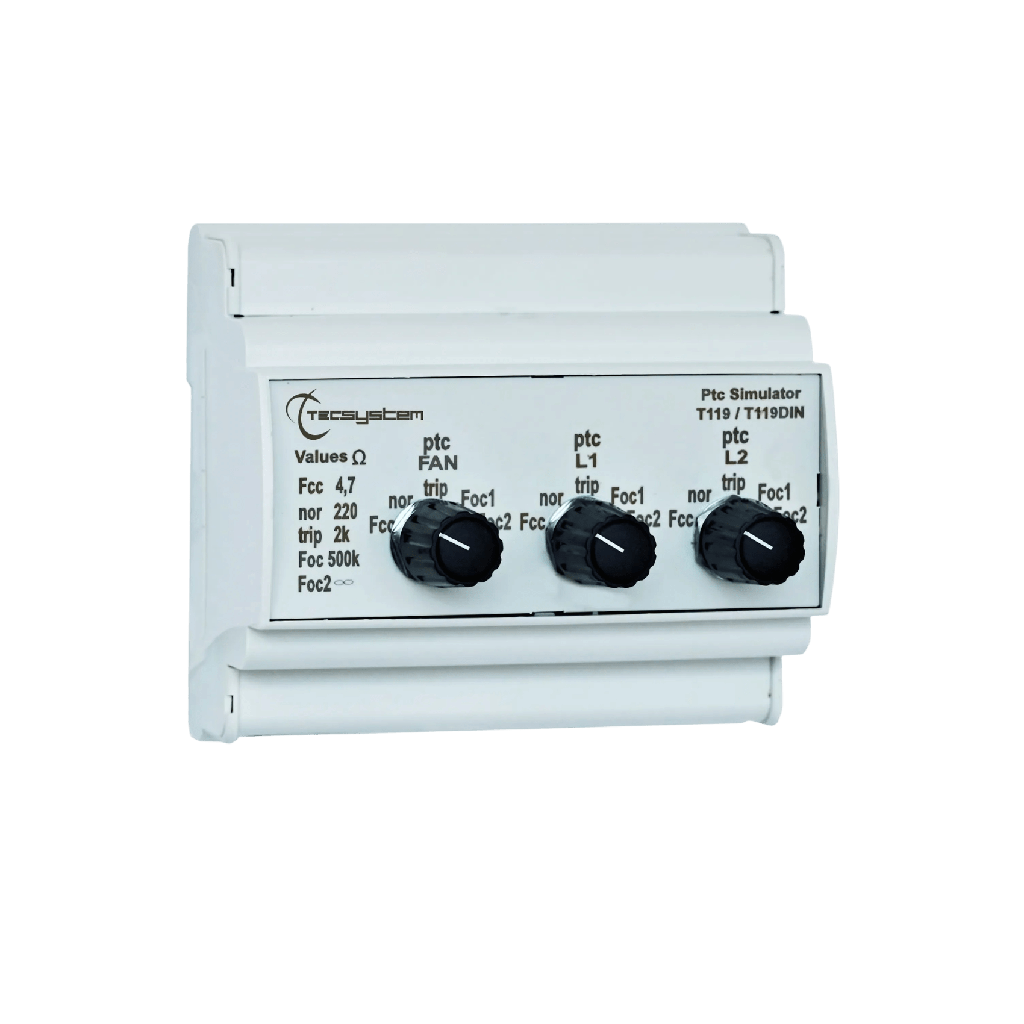

Simulateur PTC

Validation de Système Simplifiée : Permet de vérifier instantanément le bon fonctionnement des unités de contrôle Tecsystem sans immobiliser l'installation réelle.
Simulation de Défauts Complète : Capacité unique de simuler des conditions de court-circuit (FCC) et de circuit ouvert (FOC) pour tester les relais d'alarme.
Triple Sortie Indépendante : Équipé de 3 lignes de simulation distinctes pour couvrir les canaux FAN, L1 et L2 simultanément.
Précision des Seuils de Résistance : Calibré pour simuler des valeurs critiques allant de 4,7 Ω(court-circuit) jusqu'à 500 kΩ (interruption de sonde).
Installation Rail DIN Standard : Boîtier robuste conçu pour un montage rapide sur rail DIN EN50022 dans vos armoires de test.

Le Simulateur PTC de Tecsystem est l'outil indispensable pour les ingénieurs de mise en service et les techniciens de maintenance travaillant sur les centrales de protection thermique de type T119. Conçu pour se substituer aux sondes réelles, il permet de simuler une gamme complète de scénarios opérationnels en toute sécurité.

Un Outil de Diagnostic Polyvalent

Grâce à ses commutateurs rotatifs et à ses interrupteurs à bascule, ce simulateur permet de remplacer les sondes PTC connectées à l'unité centrale par une interface de commande directe. Il devient alors possible de tester la logique de déclenchement des ventilateurs et des alarmes sans avoir besoin de chauffer physiquement le transformateur.

Fiabilité et Précision des Mesures

Le simulateur intègre des valeurs résistives fixes correspondant aux états critiques des sondes PTC :

Condition Normale : Simulation d'une résistance de 2200 Ω pour un fonctionnement régulier.
Seuil de TRIP : Simulation d'un dépassement de température avec une résistance de 2 kΩ.
Diagnostic de Panne : Testez la réaction de votre centrale face à un capteur débranché (500 kΩ) ou en court-circuit (4,7 Ω).

Conception Industrielle et Sécurité

Logé dans un boîtier en mélange PC/ABS auto-extinguible conforme à la norme UL 94V0, cet appareil est conçu pour résister aux environnements industriels exigeants. Sa connectivité via un câble de 60 cm et un bornier spécifique assure une compatibilité parfaite avec les modèles T119 et T119 DIN.

Catégorie	Caractéristique	Détails Techniques (Simulateur PTC)
Électrique	Nombre de lignes	3 sorties indépendantes (FAN, L1, L2)
	Compatibilité	Unités Tecsystem T119 et T119 DIN
	Connectique	Bornier 4 pôles, pas de 5 double
	Longueur câble	60 cm
Simulation	Valeur court-circuit (FCC)	4,7 Ω
	Valeur normale (NOR)	2200 Ω
	Valeur Alarme (TRIP)	2 kΩ
	Valeur coupure (FOC)	500 kΩ
Mécanique	Dimensions	106 x 95 x 80,4 mm
	Montage	Rail DIN EN50022
	Matériau	Blend PC/ABS auto-extinguible UL 94V0
Environnement	Température de service	-20°C à +60°C
	Humidité admise	90% (sans condensation)

Installations

Raccordement : Connectez la fiche appropriée du simulateur directement sur l'entrée PTC de l'unité T119 ou T119 DIN à tester.
Emplacement : L'appareil doit être installé à l'intérieur, à l'abri des projections d'eau, des rayons directs du soleil et des vibrations.
Précautions Magnétiques : Éloignez le simulateur de toute source de chaleur excessive ou de champs magnétiques intenses pour garantir la fiabilité des tests.

Note technique : Avant toute modification du câblage, assurez-vous de déconnecter l'unité de son alimentation électrique. Utilisez toujours des câbles en parfait état et manipulez les connexions avec des mains sèches pour éviter tout risque de choc électrique.

Fiche technique 1AC0037.pdf

Manuel d'utilisation 1AC0037.pdf

FAQ - Spécial Simulateur PTC

Voici quelques questions fréquentes sur notre Simulateur PTC.

Puis-je l'utiliser avec d'autres sondes que les PTC ?

Ce simulateur est spécifiquement calibré pour les caractéristiques résistives des sondes PTC utilisées par Tecsystem. Pour les sondes PT100, un autre modèle de simulateur est nécessaire.

Le simulateur nécessite-t-il une alimentation externe ?

Non, le simulateur est un dispositif passif qui utilise le signal de l'unité de contrôle à laquelle il est connecté via son câble de liaison.

Comment simuler une panne de sonde interrompue ?

Il suffit de positionner le commutateur sur la position "FOC" (500 kΩ), ce qui simulera instantanément un circuit ouvert pour l'unité de contrôle.

Est-il possible d'ouvrir l'unité pour une réparation ?

Non, l'ouverture de l'appareil est strictement interdite et entraîne l'annulation immédiate de la garantie. Toute intervention doit être confiée à un personnel qualifié.
