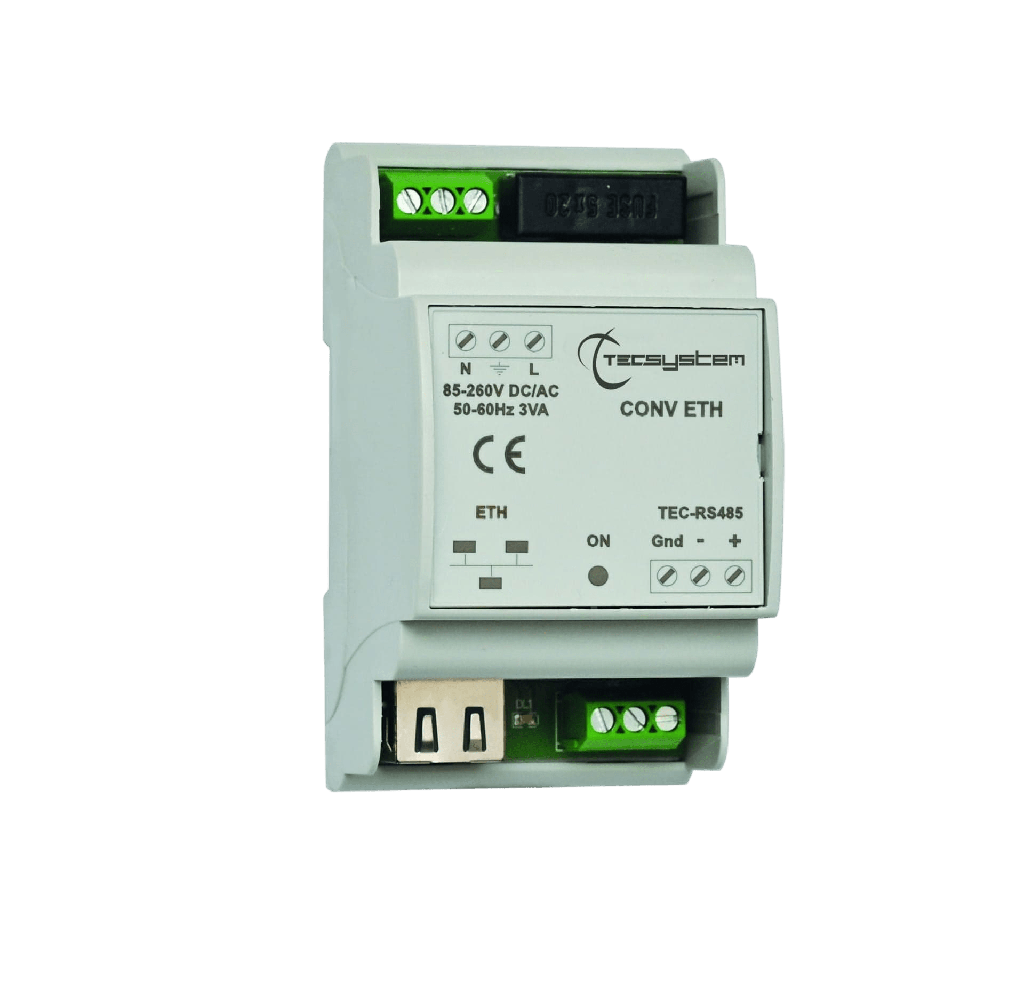

Convertisseur RS485 vers TCP/IP

Passerelle Industrielle : Convertit instantanément le protocole RS485 Modbus RTU vers Ethernet Modbus TCP.
Intégration Réseau : Permet de connecter n'importe quelle centrale Tecsystem (ou dispositif tiers) directement à un réseau local (LAN).
Supervision à Distance : Idéal pour la configuration, le monitoring en temps réel et le dépannage via une infrastructure Ethernet standard.
Format Rail DIN : Boîtier compact conçu pour un montage rapide et efficace sur rail DIN EN50022.
Stack TCP/IP Complet : Supporte les connexions 10Base-T/100Base-TX pour une communication fluide et fiable.

Le Convertisseur RS485 vers TCP/IP de Tecsystem est la passerelle industrielle qui permet de connecter en quelques minutes n'importe quelle centrale de protection ou dispositif tiers équipé d'une sortie RS485 Modbus RTU directement à votre réseau Ethernet local. Compact et fiable, il élimine le besoin d'une infrastructure de câblage RS485 dédiée et ouvre la porte à la supervision à distance via les protocoles réseaux standard.

Conversion de Protocole Industrielle

Ce convertisseur assure une translation transparente et bidirectionnelle entre les deux protocoles de communication les plus utilisés dans l'industrie :

Entrée : RS485 Modbus RTU (liaison série).
Sortie : Ethernet 10Base-T/100Base-TX Modbus TCP slave — stack TCP/IP complet.
Fonction : Configuration à distance des seuils de protection, monitoring en temps réel et dépannage sans accès physique à l'armoire.

Installation et Caractéristiques

Format Rail DIN : Boîtier compact (53 × 95 mm, h. 62 mm) pour un montage rapide sur rail DIN EN50022.
Alimentation Universelle : 85-260 Vca-cc 50/60 Hz, consommation max 3 VA.
Boîtier : Blend PC/ABS résistant, température de travail de -20°C à +60°C.
Protection : Fusible interne 0,5A 5×20.

Caractéristique	Valeur
Caractéristiques électriques	Tension d'entrée 85-260 Vca-cc 50/60 Hz, 3 VA max
Protection	Fusible de protection 0,5A 5x20
Entrée	RS485 Modbus RTU
Sortie	Ethernet 10Base T / 100Base-TX Modbus TCP slave ; stack TCP/IP complet
Fonction	Convertisseur permettant de raccorder un dispositif équipé d'une sortie RS485 Modbus RTU directement à un réseau ethernet ; configuration à distance des limites de protection, monitoring temps réel et dépannage
Dimensions	53 x 95 mm - h. 62 mm, rail DIN EN50022
Boîtier	Boîtier en BLEND PC/ABS
Température de travail	-20°C à +60°C
Humidité admise	90% sans condensation

Installations

Montage : fixation sur rail DIN à l'intérieur de l'armoire électrique.

Raccordement série : raccorder l'entrée RS485 du convertisseur à la sortie RS485 du dispositif TECSYSTEM existant en respectant la polarité A/B.

Raccordement réseau : raccorder le port Ethernet au réseau LAN ; le dispositif est alors accessible directement sur le réseau.

Configuration : paramétrer l'adresse IP du convertisseur et les paramètres réseau.

Alimentation : alimentation auxiliaire sur le bornier dédié ; raccorder la borne de terre.
