BARRE UNIVERSELLE DIAM 80

Adaptabilité Maximale : Conception innovante à longueur variable permettant de s'ajuster parfaitement aux dimensions de chaque transformateur.
Compatibilité Série TG : Supporte l'installation de tous les ventilateurs de diamètre 80 mm (TG180, TG360, TG500).
Conception Robuste : Structure en aluminium garantissant un profil à la fois léger, fin et extrêmement résistant aux vibrations.
Cablage Simplifié : Intègre des connecteurs à innesto pour un raccordement électrique rapide et sécurisé des ventilateurs.
Optimisation de l'Espace : Réduction générale de l'encombrement par rapport aux supports traditionnels, facilitant l'intégration dans les cellules.
Guide DIN Intégré : Permet une organisation propre des câbles et une installation structurée.

Contactez-nous

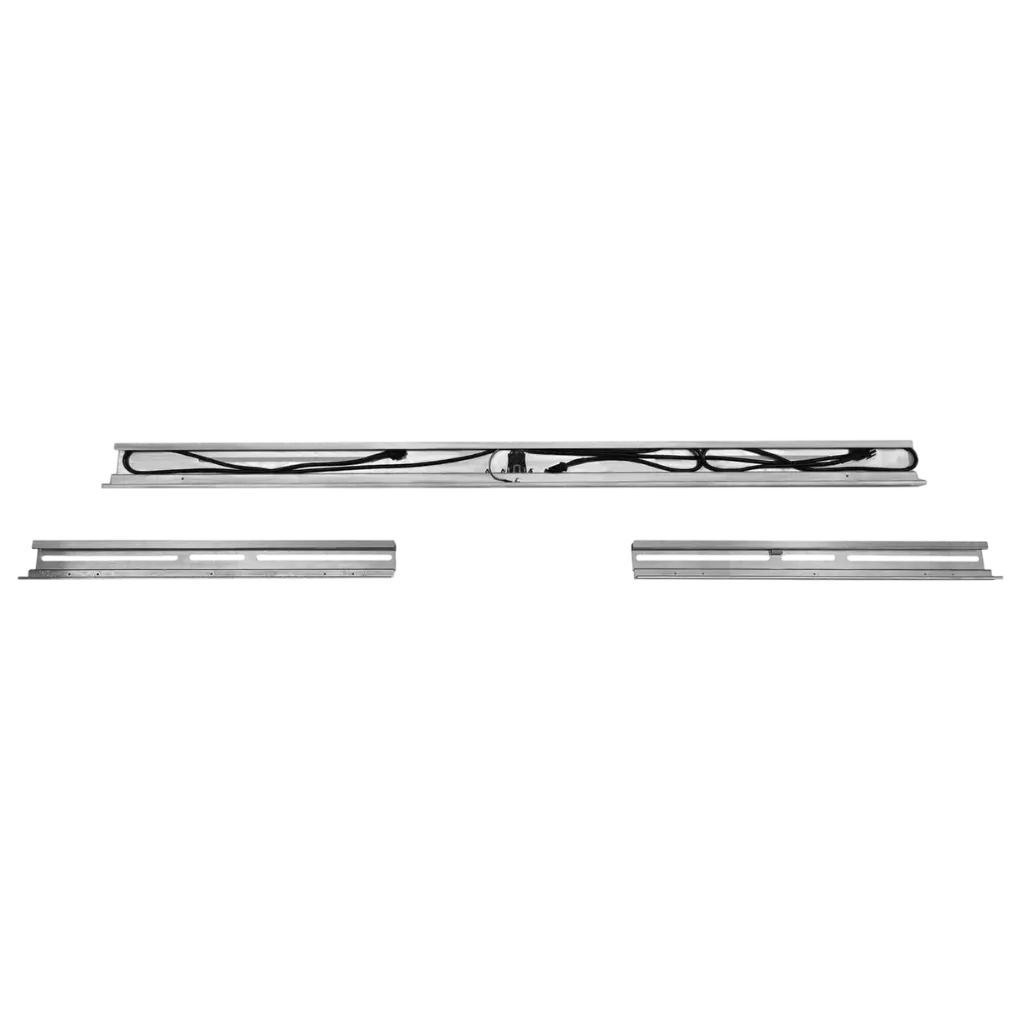

La BARRE UNIVERSELLE DIAM 80 de Tecsystem est le support de ventilation de nouvelle génération, conçu pour simplifier et optimiser l'installation des systèmes de refroidissement forcé sur transformateurs secs. Sa longueur variable innovante lui permet de s'adapter parfaitement à une très large gamme de transformateurs, éliminant la nécessité de supports spécifiques par modèle. Sa construction en aluminium extrudé garantit un profil à la fois léger et extrêmement résistant.

Adaptabilité et Installation Simplifiée

Longueur variable (design télescopique) : Ajustement précis aux dimensions de chaque transformateur, une seule référence pour toutes les applications.

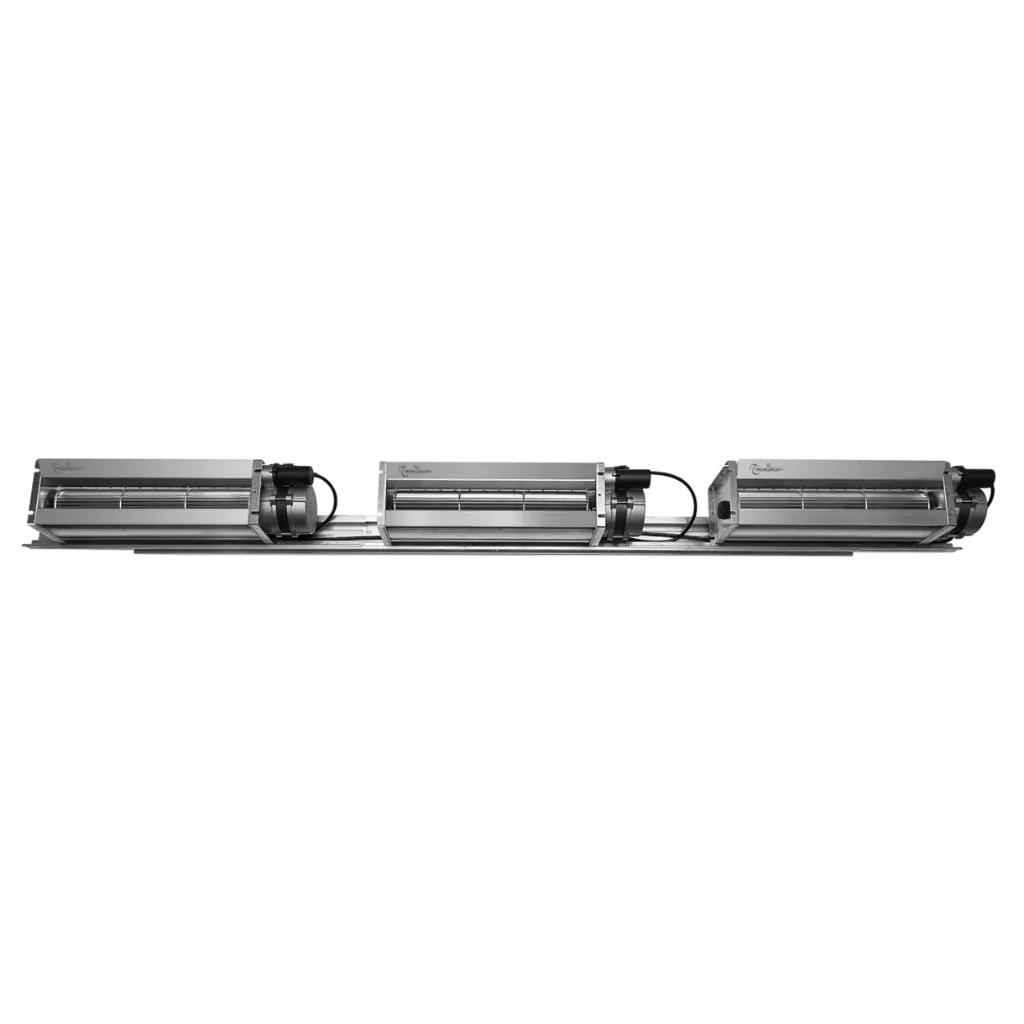

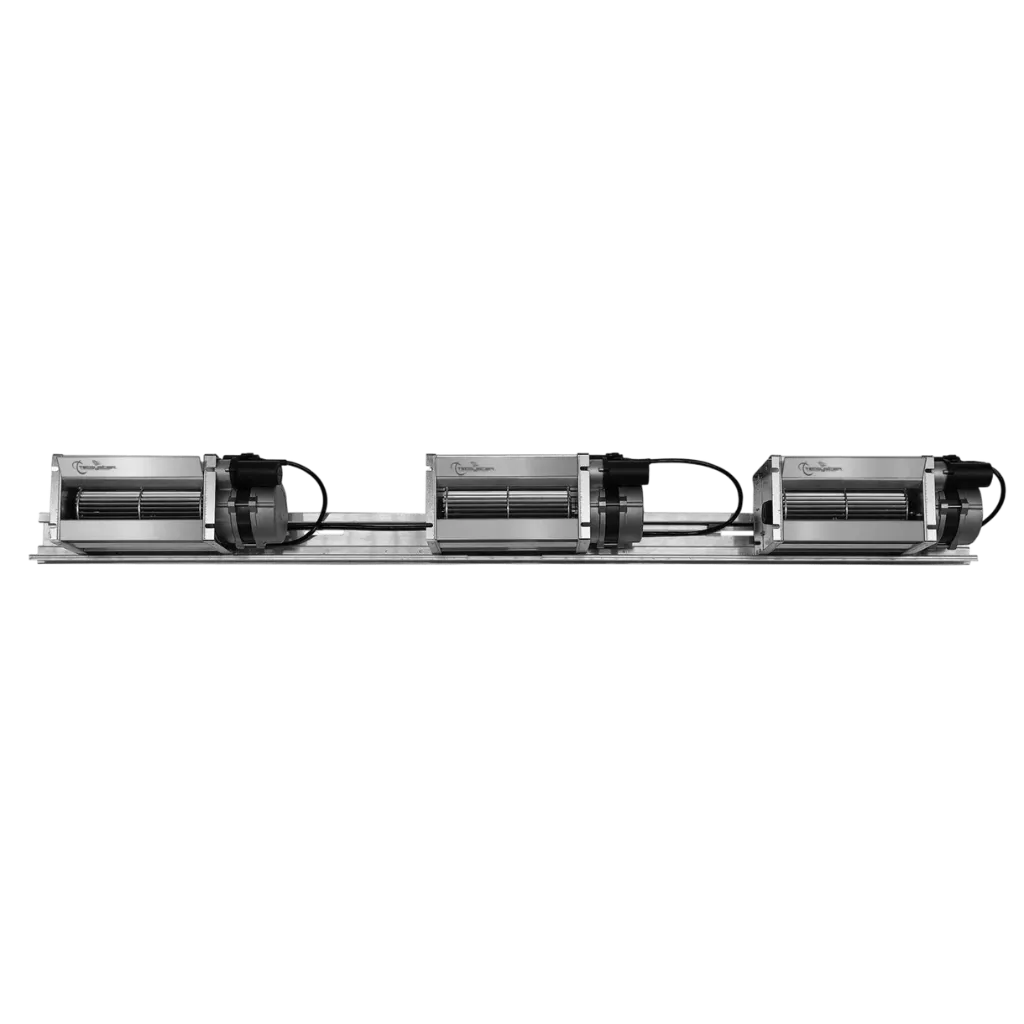

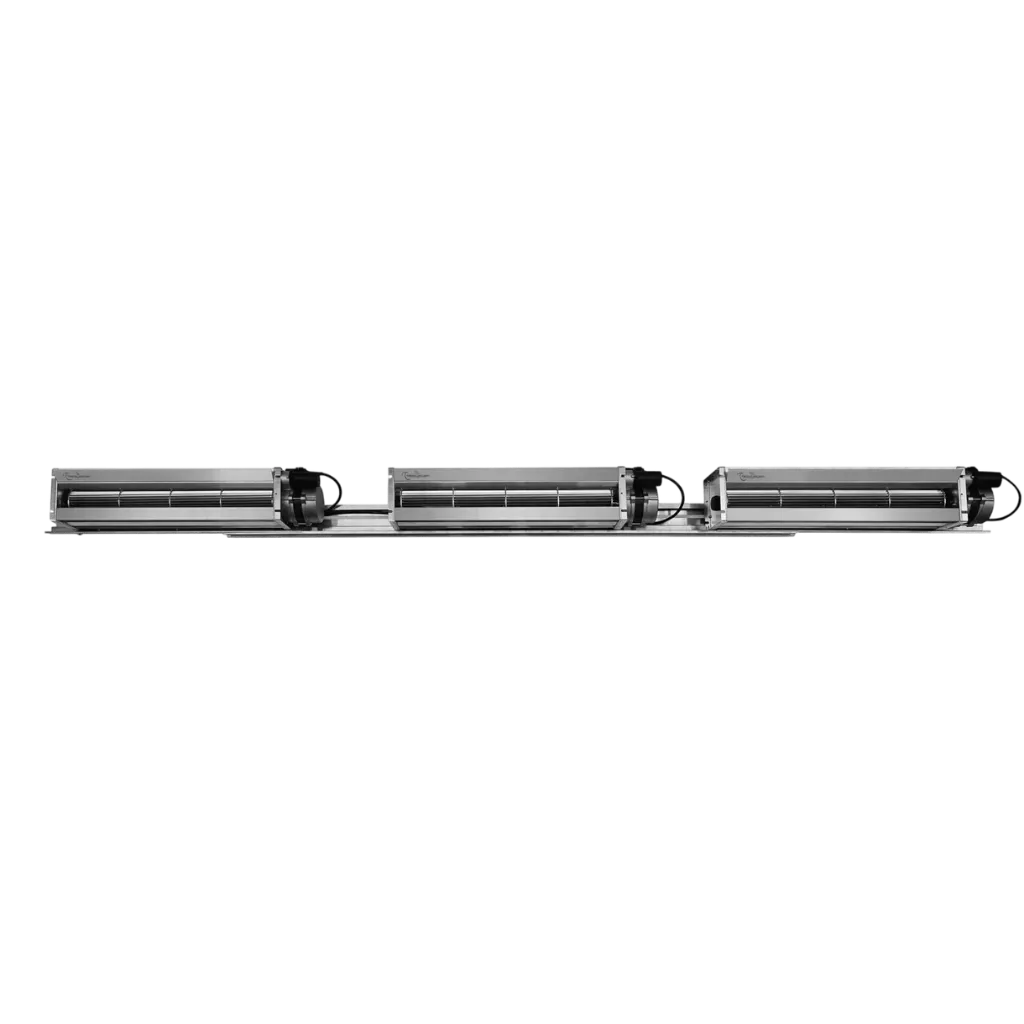

Compatible ventilateurs TG80 : TG180, TG360 et TG500 (ventilateurs fournis séparément).
Connecteurs à enficher (innesto) : Raccordement électrique rapide et sécurisé des ventilateurs, sans outil.
Guide DIN intégré : Organisation propre des câbles pour une installation structurée et professionnelle.

Construction et Avantages Logistiques

Profil aluminium extrudé : Léger, résistant aux vibrations, adapté aux environnements industriels.
Réduction de l'encombrement : Profil mince et compact facilitant l'intégration dans les cellules étroites.
Optimisation logistique : Emballage réduit et coûts de transport minimisés grâce au format télescopique.

Caractéristique	Valeur
Fonction	Système de ventilation forcée permettant d'optimiser le refroidissement du transformateur, en limitant les écarts de température même en cas de surcharges momentanées
Installation	Installation facile et immédiate sur une très large gamme de transformateurs
Construction	Construction en aluminium garantissant un profil mince mais résistant
Adaptabilité	Adaptabilité aux dimensions du transformateur grâce à son design innovant à longueur variable
Ventilateurs compatibles	Utilisation avec tous les ventilateurs de la série TG80 : TG180UL - TG360UL - TG500UL (fournis séparément)
Rail DIN	Guide DIN intégré
Encombrement	Réduction générale des encombrements
Emballage	Réduction de l'emballage et des coûts de transport
Câblage	Câblage simplifié adaptable avec connecteur à enficher

Installations

Montage : barre universelle recevant des ventilateurs de diamètre 80 mm ; fixer sous les colonnes du transformateur et répartir les ventilateurs selon la largeur à traiter.

Raccordement électrique : alimenter les moto-ventilateurs via le bornier dédié, protéger par disjoncteur magnéto-thermique et raccorder la terre.

Commande : mise en route sur seuil de température via la sortie ventilation (FAN) d'un contrôleur TECSYSTEM.

Mise en service : vérifier le sens de rotation, le débit d'air et l'absence de vibration anormale.

Sécurité : couper et consigner l'alimentation avant toute intervention.

Schéma de connexions non publié pour cette référence ; se reporter à la fiche technique du dossier.
