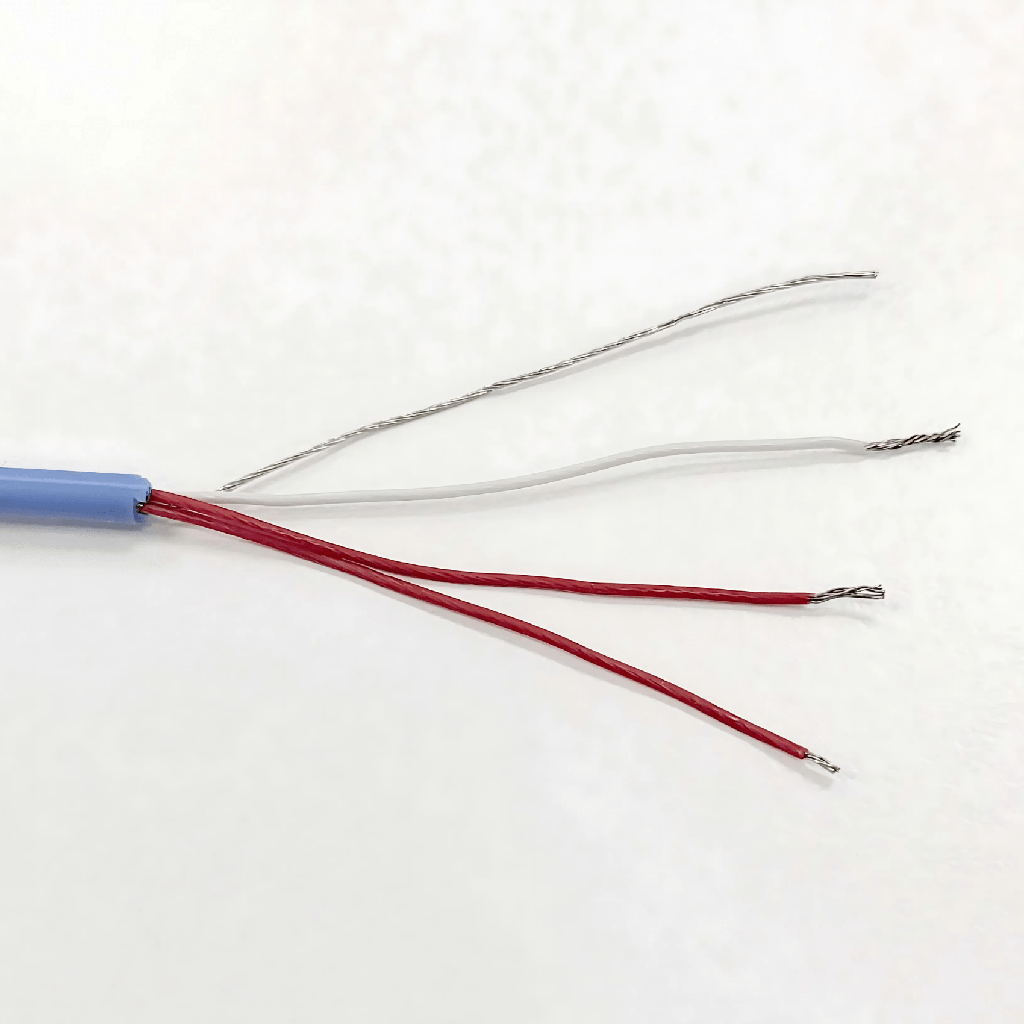

Câble d'extension CTSW

Haute Résistance Thermique : Conçu pour opérer de manière fiable dans une plage de température allant de -40 à +200°C.
Protection Contre les Interférences : Équipé d'un blindage par ruban PET combiné à l'aluminium et d'un fil de terre en cuivre étamé pour garantir l'intégrité du signal.
Conception Spécifique Pt100 : Comprend 3 conducteurs en cuivre étamé flexible (couleurs Rouge, Rouge, Blanc) pour une compatibilité parfaite avec les sondes thermométriques à 3 fils.
Flexibilité et Durabilité : Doté d'une gaine extérieure en gomme silicone bleue offrant une excellente robustesse mécanique et chimique.
Performance Longue Distance : Supporte une longueur de travail maximale allant jusqu'à 100 mètres sans compromettre la précision de la mesure.

Le câble CTSW de Tecsystem est la solution de référence pour l'extension des liaisons entre vos sondes de température Pt100 et vos unités de contrôle. Dans un environnement industriel où les interférences électromagnétiques et les températures extrêmes sont courantes, le choix du câblage est déterminant pour la précision de votre protection thermique.

Une Structure Multicouche Performante

Chaque détail du câble CTSW a été étudié pour offrir une protection maximale. Les conducteurs sont isolés par un polymère fluoré FEP, connu pour ses propriétés diélectriques supérieures et sa résistance thermique. L'ensemble est protégé par une gaine en gomme silicone, assurant non seulement une isolation électrique jusqu'à 300 V, mais aussi une grande souplesse lors de la pose.

Immunité aux Perturbations

La précision d'une sonde Pt100 repose sur de faibles variations de résistance. Pour éviter que des bruits électriques extérieurs ne faussent vos mesures, le câble CTSW intègre un blindage sophistiqué composé d'un ruban aluminium/PET. Ce blindage est complété par un conducteur de drainage en cuivre étamé pour une mise à la terre efficace.

Fiabilité Certifiée

Le câble subit des tests de rigueur standardisés, incluant des épreuves de rigidité diélectrique allant jusqu'à 5 kVac pendant une minute, garantissant ainsi qu'il ne présentera aucune faille d'isolation sous les contraintes opérationnelles.

Catégorie	Caractéristique	Détails Techniques (Câble CTSW)
Électrique	Tension de service	300 V
	Résistance max cond.	≤ 94,2 Ω/km (à 20°C)
	Rigidité diélectrique	2~kVac x 5' ou 5~kVac x 1'
Conducteurs	Nombre & Type	3 conducteurs en cuivre étamé flexible
	Section	0,22~mm² (7 x 0,2 mm)
	Couleurs	Rouge, Rouge, Blanc
Isolation	Matériau interne	Polymère fluoré FEP
	Matériau gaine	Gomme silicone (Bleue)
	Blindage	Ruban Alu/PET + Fil de drainage
Physique	Diamètre nominal	3,6 mm (+/- 0,1)
	Plage de température	-40° à +200°C
	Longueur max travail	100 m

Installations

Raccordement du blindage : Pour une efficacité maximale contre les interférences, le fil de drainage (drain wire) doit être correctement relié à la borne de terre prévue sur l'unité de contrôle.

Rayon de courbure : Bien que flexible grâce à sa gaine en silicone, évitez les pliures excessives pour ne pas endommager le ruban d'aluminium du blindage.

Identification : Respectez scrupuleusement le code couleur (Rouge/Rouge/Blanc) lors de la connexion aux borniers de la centrale pour assurer la compensation de ligne.

Note technique : Lors de l'installation, veillez à séparer le cheminement du câble CTSW des câbles de puissance (moteurs, transformateurs) afin de minimiser les couplages électromagnétiques, malgré la présence du blindage.

Fiche technique CTSW.pdf

FAQ - Spécial Câble CTSW

Voici quelques questions fréquentes sur notre câble CTSW.

Pourquoi le câble possède-t-il 3 conducteurs ?

Les sondes Pt100 utilisent généralement un montage à 3 fils (2 rouges, 1 blanc) pour compenser la résistance propre du câble et garantir une mesure de température ultra-précise sur de longues distances.

Quelle est la distance maximale autorisée pour l'extension ?

Tecsystem préconise une longueur de travail maximale de 100 mètres pour maintenir l'intégrité du signal et la précision de la sonde.

Le câble est-il résistant aux produits chimiques ?

Oui, l'utilisation de silicone pour la gaine et de FEP pour l'isolation offre une excellente résistance aux agents externes et aux environnements industriels sévères.

Peut-on utiliser ce câble pour d'autres capteurs ?

Bien qu'optimisé pour les sondes Pt100 (résistance et code couleur), il peut techniquement transporter des signaux de faible puissance, sous réserve de respecter la tension nominale de 300 V.
