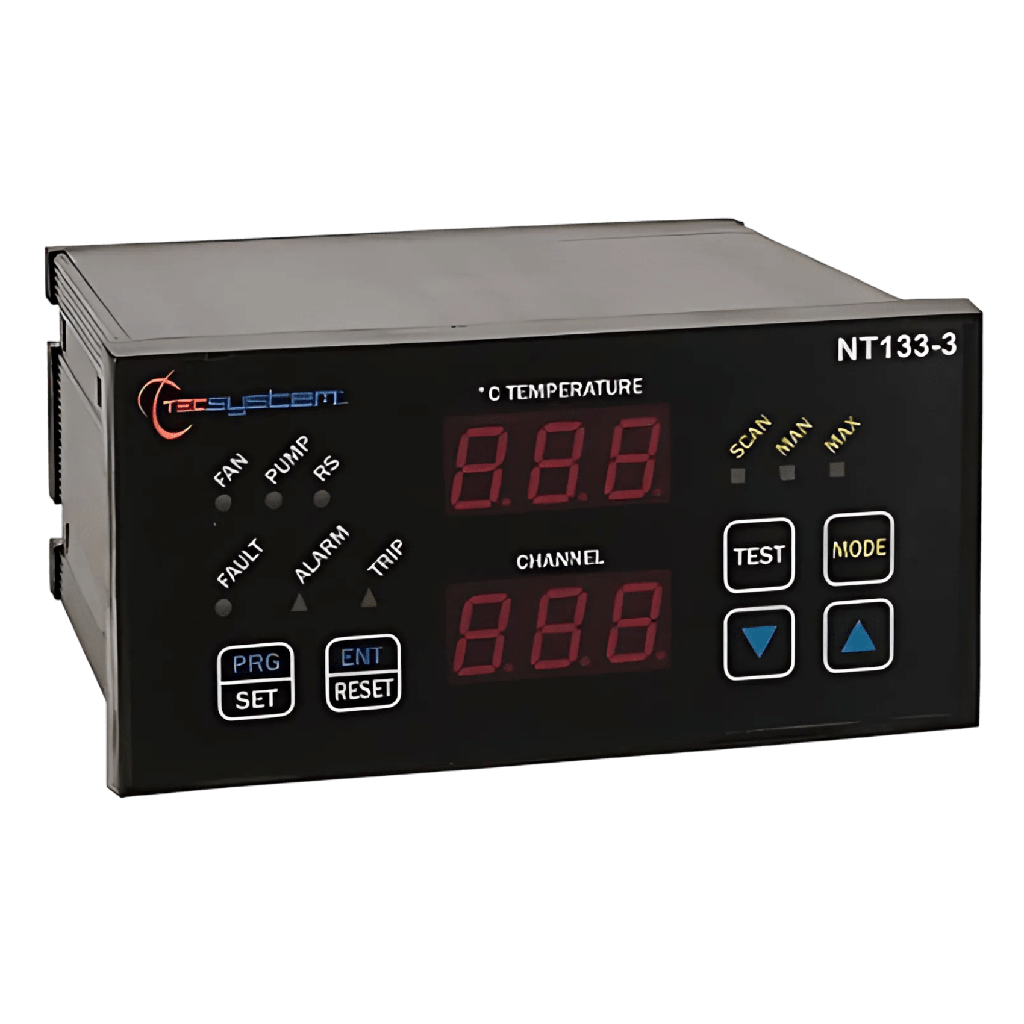

Contrôleur NT133-3

Contrôle Avancé de l'Huile et des Enroulements : Surveille la température de l'huile et calcule l'image thermique des 3 enroulements grâce à un algorithme exclusif.
Gestion Complète du Refroidissement : Relais dédiés pour le pilotage automatique des ventilateurs (FAN) et des pompes de circulation d'huile (PUMP).
Haute Fiabilité : Entrée pour sonde Pt100 double avec contrôle redondant pour une sécurité maximale sur la mesure de température de l'huile.
Connectivité Intégrée : Port RS485 avec protocole Modbus RTU inclus de série pour la gestion et la surveillance à distance du système.
Entrées Courant (TA) : 3 entrées universelles pour transformateurs de courant permettant de calculer précisément l'échauffement des enroulements.

L'unité NT133-3 (réf. 1CN0008) est un appareil complet conçu pour offrir un contrôle évolué de la température des transformateurs de puissance en huile. Contrairement aux unités standards, elle ne se contente pas de lire la température du liquide isolant ; elle simule le comportement thermique interne de la machine.

Calcul de l'Image Thermique

Grâce à la connexion de transformateurs de courant (TA) et à l'utilisation d'algorithmes de calcul intégrés, la NT133-3 est capable d'estimer la température au cœur des 3 enroulements. Cela permet d'anticiper les surcharges et de protéger les composants les plus critiques du transformateur qui ne sont pas directement accessibles par des sondes.

Optimisation du Système de Refroidissement

La NT133-3 optimise la durée de vie de votre équipement en gérant deux systèmes distincts :

Ventilation (FAN) : Déclenchement basé sur les seuils de température programmés.
Pompes (PUMP) : Gestion de la circulation de l'huile pour un échange thermique optimal. L'unité permet de régler jusqu'à 4 seuils ON-OFF pour un contrôle fin de la ventilation.

Sécurité et Redondance

Pour éviter tout risque lié à une défaillance de capteur sur un actif aussi stratégique qu'un transformateur de puissance, la NT133-3 utilise une entrée Pt100 double. Si une sonde tombe en panne, le système peut basculer sur la seconde ou signaler un défaut tout en maintenant la protection.

Catégorie	Caractéristique	Détails Techniques du NT133-3
Alimentation	Plage de tension	Universelle 24 à 240 Vac-dc (50/60 Hz)
	Consommation	< 7 VA
Entrées (Mesure)	Température Huile	1 entrée pour Pt100 double (contrôle redondant)
	Courant (Image T°)	3 entrées universelles pour TA (Transformateurs de Courant)
	Plage de mesure	-40°C à +200°C
Sorties (Relais)	Nombre de relais	5 relais : ALARM, TRIP, FAN, PUMP, FAULT
	Capacité contacts	5A - 250 Vac (cos φ = 1)
Communication	Numérique	RS485 Modbus RTU (intégré)
Affichage & LED	Écrans	2 afficheurs LED 13 mm (T° et Canal)
	Indicateurs LED	ALARM, TRIP, FAULT, FAN, PUMP, RS (Com active)
Construction	Dimensions	144 x 72 mm (profondeur 131 mm)
	Découpe panneau	139 x 67 mm
Protection	Face avant	Film polycarbonate IP50
	Température service	-20°C à +60°C
	Diagnostic	Autodiagnostic interne et diagnostic des sondes

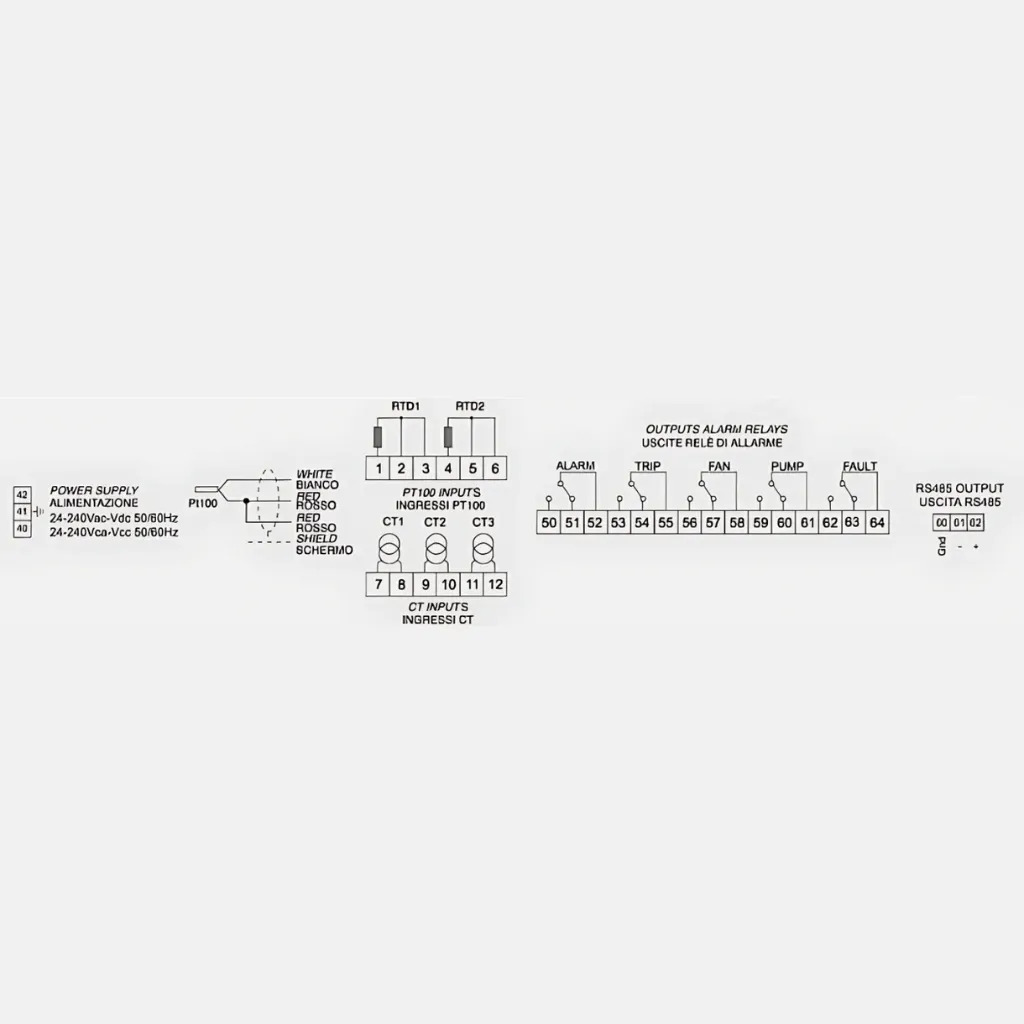

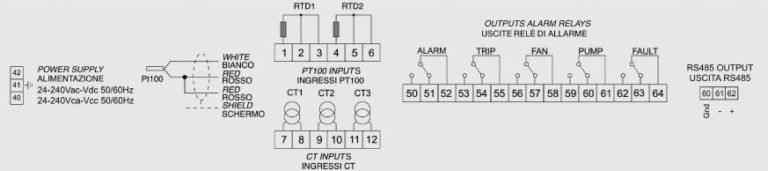

Schéma de connexions électriques

Installations

L'installation du NT133-3 s'effectue sur le panneau de contrôle. Il nécessite une découpe du panneau de 139 x 67 mm pour des dimensions hors-tout de 144 x 72 x 131 mm.

Note technique : L'unité utilise un algorithme exclusif pour calculer l'image thermique des 3 enroulements. Raccordez 1 sonde Pt100 (souvent double pour la redondance) pour la température de l'huile et les 3 entrées pour transformateurs de courant (TA) afin de mesurer la charge. L'alimentation est universelle, acceptant de 24 à 240 Vca-Vcc.

En plus des relais standards d'alarme et de déclenchement (TRIP), l'appareil gère directement le système de refroidissement via des sorties dédiées pour les ventilateurs (FAN) et les pompes de circulation d'huile (PUMP). Il intègre également une sortie RS485 Modbus RTU pour la gestion à distance. Comme pour tout équipement de surveillance critique, déconnectez l'unité avant tout test d'isolement sur le transformateur.
