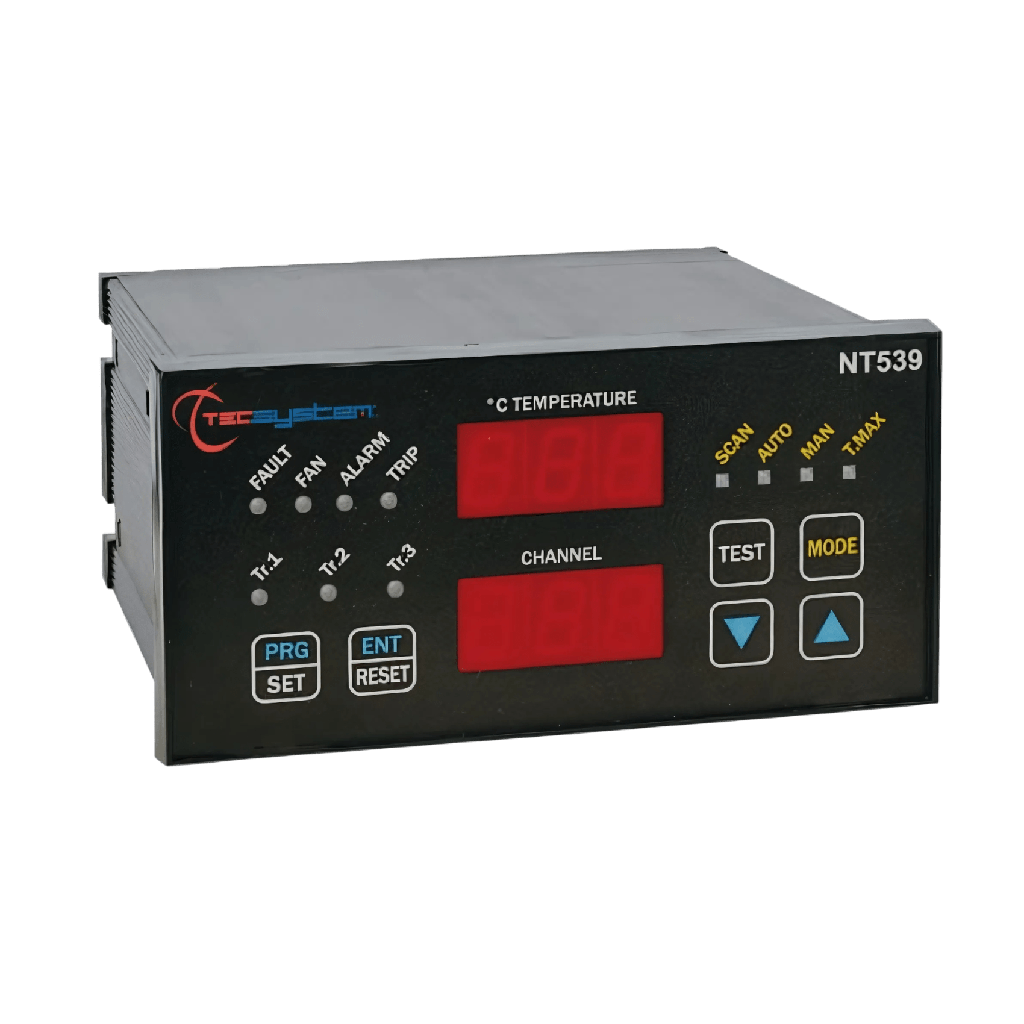

Contrôleur NT539

Name: Contrôleur NT539
Availability: InStock

Capacité Massive : 9 entrées Pt100 pour une surveillance thermique totale.

Solution 3-en-1 : Remplace trois contrôleurs standards, idéal pour les parcs de transformateurs.

Gestion Indépendante : Chaque groupe de 3 sondes dispose de ses propres seuils d'Alarme, Trip et Ventilation.

Diagnostic Avancé : Fonction FCD pour détecter les augmentations rapides et anormales de température.

Demander un devis

Le NT539 de Tecsystem redéfinit les standards de la surveillance thermique en permettant la gestion simultanée de 3 transformateurs triphasés depuis un seul appareil. Avec ses 9 entrées Pt100 réparties en 3 groupes indépendants, il offre une vision panoramique et précise de l'état thermique de toute votre installation — sans compromis.

La Solution 3-en-1 pour Parcs de Transformateurs

Le NT539 remplace jusqu'à trois contrôleurs standards en un seul boîtier 144 x 72 mm. Ses 9 entrées Pt100 sont organisées en 3 groupes (TR1, TR2, TR3), chacun disposant de ses propres seuils d'Alarme, de Déclenchement et de Ventilation entièrement réglables de façon indépendante.

Mémoire T-MAX : Chaque canal enregistre la température maximale atteinte, facilitant l'analyse post-incident sur chacun des 9 points de mesure.

Alimentation Universelle : Plage de 24 à 240 Vac-Vdc (50/60 Hz) pour une intégration dans tous types de réseaux sans adaptateur.

Diagnostic Avancé : La Fonction FCD

La fonction FCD (Fault Check Diagnostic) est l'atout différenciateur du NT539. Elle détecte les montées en température anormalement rapides — signe avant-coureur d'un défaut — et déclenche une alerte préventive avant même que les seuils classiques ne soient franchis.

Autocontrôle Permanent : Le relais FAULT surveille en continu l'intégrité du système et signale immédiatement toute anomalie interne ou rupture de sonde.

Architecture Complète des Sorties

Le NT539 dispose de 10 sorties relais pour une gestion granulaire de chaque transformateur :

3 Relais ALARM (1 par transformateur) : seuil de pré-alerte réglable pour intervention préventive.

3 Relais TRIP (1 par transformateur) : déclenchement de sécurité en cas de surchauffe critique.

3 Relais FAN (1 par transformateur) : commande automatique de la ventilation forcée.

1 Relais FAULT : autodiagnostic global du système (sonde déconnectée, court-circuit ou anomalie interne).

Certifications et Conformité

CE : Conformité aux directives européennes de sécurité et de compatibilité électromagnétique.

cULus (sur demande) : Homologation pour les marchés nord-américains.

RINA : Certification disponible pour les applications marines et plateformes offshore.

Catégorie	Caractéristique	Valeur
Alimentation	Plage de tension	24 à 240 Vac-Vdc (50/60 Hz)
	Consommation	< 6 VA
Entrées	Nombre de canaux	9 entrées Pt100 (3 groupes de 3)
	Plage de contrôle	0°C à +200°C
	Précision	± 1% pleine échelle ± 1 digit
Sorties	Relais ALARME	3 relais (1 par transformateur) 6A - 250Vac
	Relais TRIP	3 relais (1 par transformateur) 6A - 250Vac
	Relais FAN	3 relais (1 par transformateur) 6A - 250Vac
	Relais FAULT	1 relais de défaut système
Construction	Boîtier	144 x 72 mm (profondeur 131 mm)
	Découpe panneau	139 x 67 mm (format DIN 144x72mm)
Protection	Indice IP	IP50 (face avant), IP20 (arrière)
	Certifications	CE, cULus (sur demande), RINA

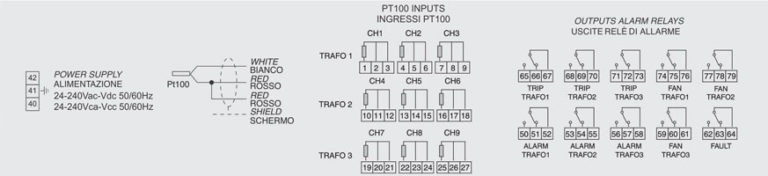

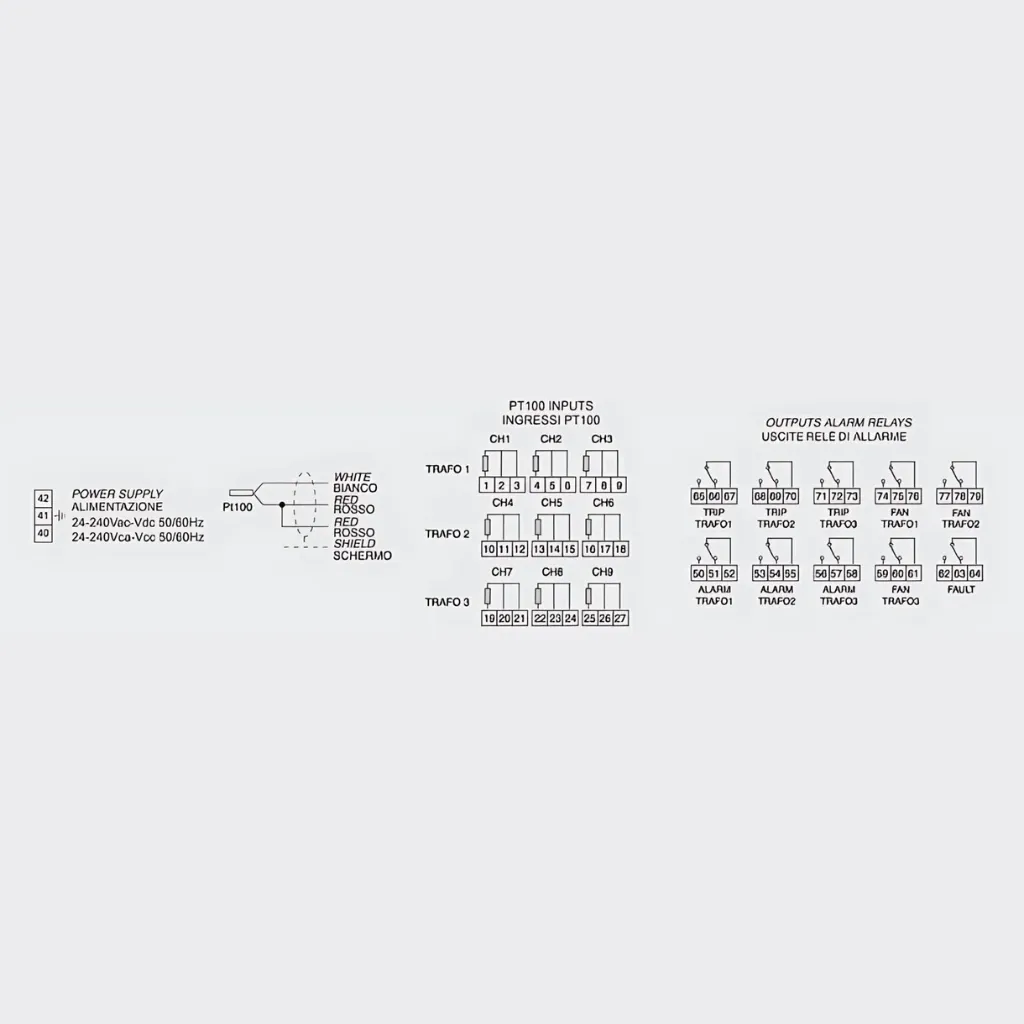

Schéma de connexions électriques

Installations

Le NT539 s'installe en façade d'armoire avec une découpe spécifique de 139 x 67 mm.

Note technique : Utilisez des câbles blindés pour vos sondes PT100 et séparez-les des câbles de puissance.

Fiche technique NT539.pdf

Manuel d'utilisation NT539.pdf

Certificat de conformité Nt539.pdf
