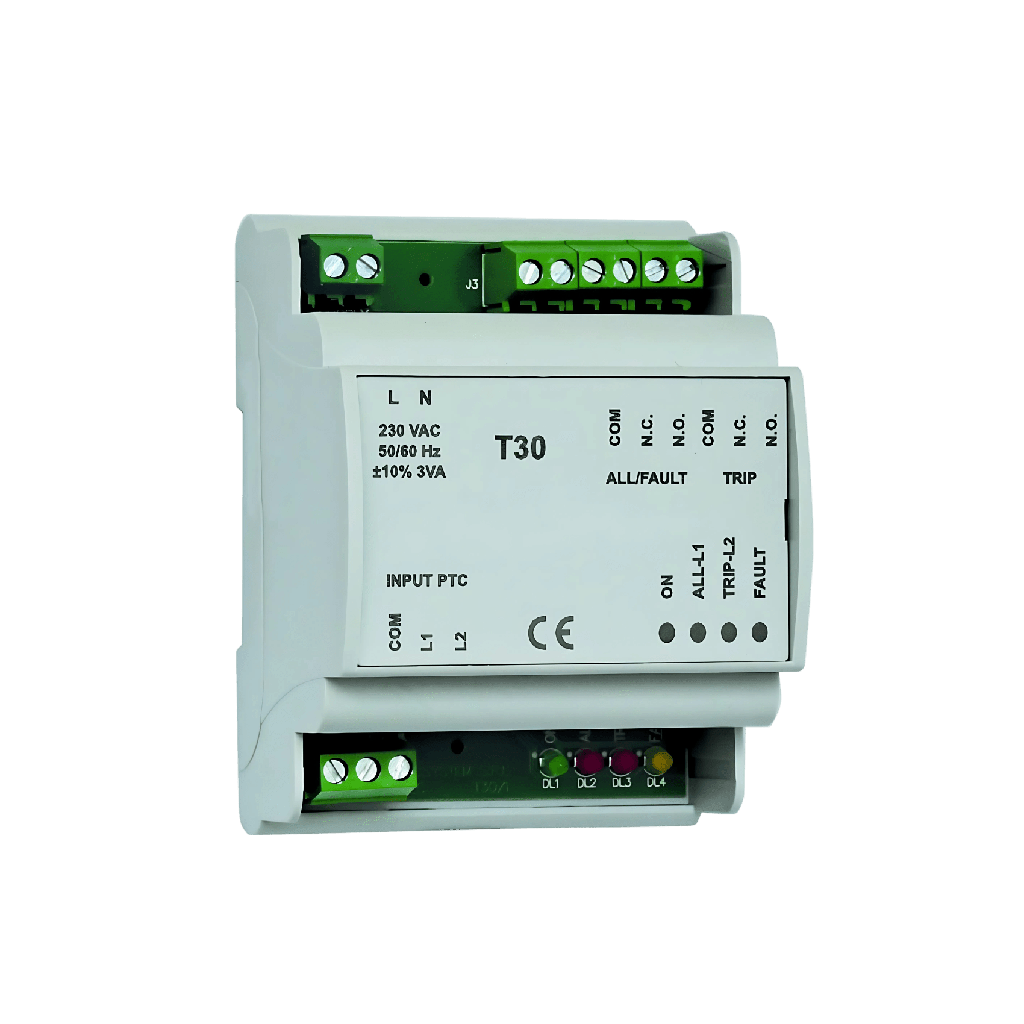

Contrôleur T30

Simplicité Maximale : Solution de contrôle thermique compacte et facile à installer, idéale pour les transformateurs de petite et moyenne taille.
Double Protection PTC : Deux entrées indépendantes pour sondes PTC gérant les seuils critiques d'Alarme (L1) et de Déclenchement (L2).
Fiabilité Microcontrôlée : Gestion intelligente des signaux pour une sécurité accrue et une réponse rapide aux variations de température.
Diagnostic de Sécurité : Système d'autocontrôle intégré signalant immédiatement toute rupture ou anomalie des capteurs (FAULT).
Installation sur Rail DIN : Boîtier compact conçu pour un montage rapide sur rail DIN EN 50022, optimisant l'espace en armoire.

Contactez-nous

Le T30 de Tecsystem est la solution idéale pour la protection thermique des transformateurs BT et MT à sec et en résine coulée de petite et moyenne taille. Simple à installer et à configurer, il assure l'essentiel avec fiabilité : deux entrées PTC indépendantes, deux relais de protection et un autocontrôle continu des capteurs — sans aucune complexité inutile.

Simplicité et Efficacité pour Petits et Moyens Transformateurs

Le T30 est conçu pour les installations où la compacité et la facilité de mise en œuvre priment. Son boîtier sur rail DIN EN 50022 s'intègre en quelques minutes dans n'importe quelle armoire de contrôle.

Alimentation fixe 230 Vca : Connexion directe au réseau standard, sans alimentation auxiliaire spécifique.

Option Tropicalisation : Version renforcée disponible sur demande pour les installations en zones à forte humidité ou en climat extrême.

Double Protection PTC

Le T30 gère deux niveaux de protection thermique distincts via ses deux entrées pour thermistances PTC :

L1 (Alarme) : Premier seuil de protection déclenchant un signal d'alerte pour une intervention préventive avant toute surchauffe critique.

L2 (Déclenchement) : Second seuil de sécurité déclenchant la coupure de l'alimentation du transformateur pour prévenir tout dommage irréversible.

Chaque entrée commande indépendamment son propre relais de sortie, garantissant une réponse immédiate et fiable dès le dépassement du seuil.

Diagnostic et Fiabilité Microcontrôlée

Malgré sa simplicité, le T30 intègre un système d'autocontrôle permanent :

FAULT : Détection automatique de toute rupture ou court-circuit sur les sondes PTC, avec signalement immédiat pour éviter une fausse sécurité.

Immunité EMI : Architecture microcontrôlée assurant une réponse fiable aux variations de température, immunisée contre les parasites électromagnétiques.

Certifications et Conformité

CE : Conformité aux directives européennes de sécurité et de compatibilité électromagnétique.

Caractéristique	Valeur
Description	Dispositif simple de controle thermique de transformateurs BT et MT secs et resine (petites/moyennes dimensions)
Alimentation	230 Vca ± 10% 50/60 Hz (valeurs nominales)
Consommation	3VA
Entrees	2 groupes en serie d'entrees PTC: 1 serie L1 (ALARM), 1 serie L2 (TRIP); canaux proteges contre les perturbations electromagnetiques
Sorties relais	2 relais d'alarme (ALL/FAULT, TRIP)
Pouvoir de coupure relais	5A-250 Vca cos phi=1
Afficheur	Led alarme et declenchement; led FAULT; led ON
Rigidite dielectrique	1500 Vca pendant 1 minute entre relais de sortie/sondes, relais/alimentation, alimentation/sondes
Temperature de fonctionnement	-20 °C a +60 °C
Humidite admise	90% sans condensation
Boitier	Blend PC/ABS auto-extinguible UL 94V0
Indice de protection	IP20
Normes	CE, CEI-EN61000-4-4
Dimensions / montage	72 x 95 mm, prof. 62 mm (montage rail DIN EN 50022)
Options	version alimentation 120 Vca; tropicalisation; circuit d'autodiagnostic

Schéma de connexions électriques

Installations

L'installation simplifiée du NT511 AD s'effectue sur le boîtier de protection du transformateur. Il nécessite une découpe du panneau de 232 x 182 mm pour des dimensions hors-tout de 210 x 260 x 85 mm.

Note technique : raccordez les 4 sondes PT100 (3 pour les enroulements, 1 pour le noyau ou l'ambiante) en utilisant des câbles blindés séparés des câbles de puissance. L'alimentation est de 230 Vca (50/60 Hz) et l'unité gère directement jusqu'à 6 ventilateurs via des sorties actives protégées par fusibles. Déconnectez impérativement l'appareil avant tout test d'isolement.
