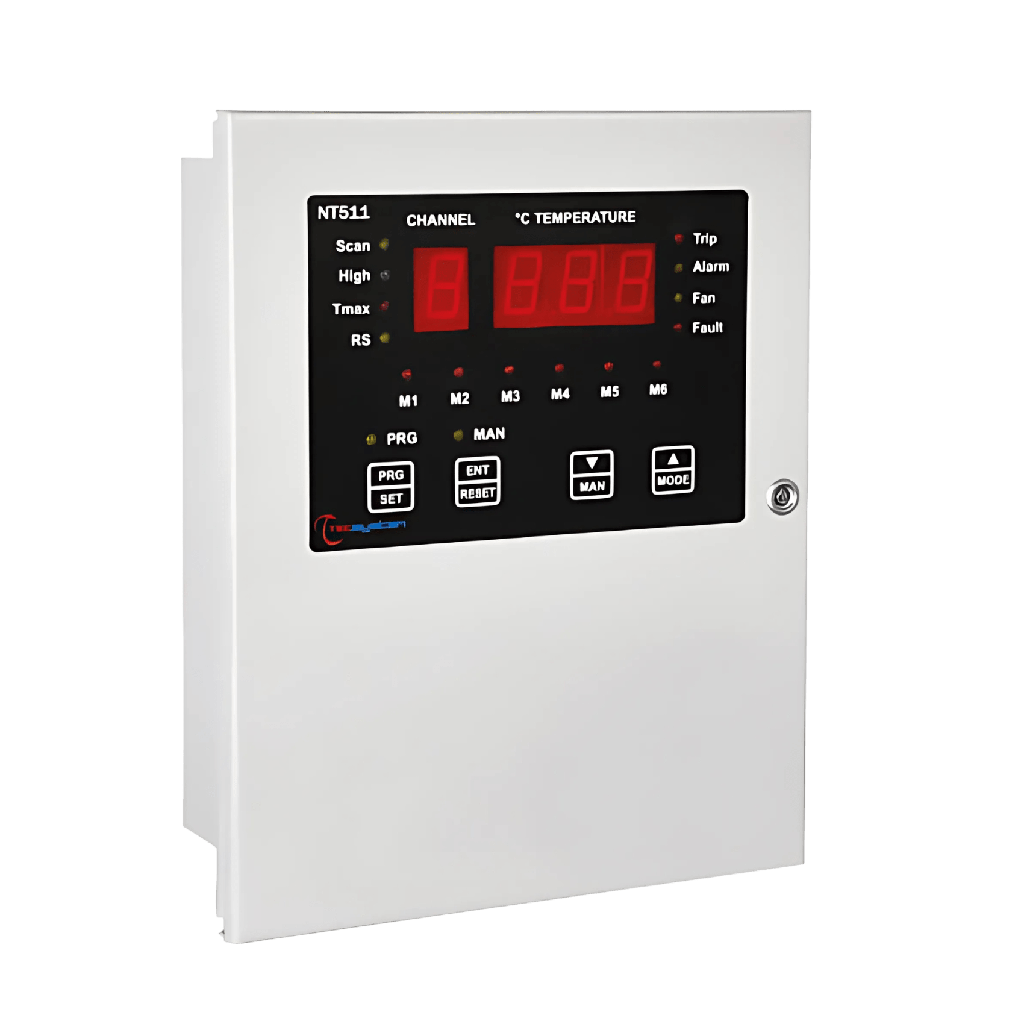

Contrôleur NT511AD

Gestion Comby Intégrée : Solution unique pour surveiller la température et alimenter directement jusqu'à 6 ventilateurs tangentielles.
Haute Capacité de Ventilation : 6 sorties actives 230 Vca (1.5 A max chacune) avec protection individuelle par fusible.
Précision Pt100 : 4 entrées de mesure haute précision pour les 3 phases et le noyau (ou ambiance).
Diagnostic Avancé : Détection intelligente des pannes de ventilateur et des défauts de sondes (Fcc, Foc, Fcd).
Construction Robuste : Boîtier métallique conçu pour une installation directe sur le box du transformateur (RAL 7035).

Contactez-nous

Le NT511 AD (réf. 1CN0104) de Tecsystem est une unité de contrôle "Comby" haut de gamme, conçue pour centraliser la protection thermique des transformateurs MT et la gestion de leur système de refroidissement. Sa force réside dans sa capacité à alimenter directement les moteurs des ventilateurs, éliminant ainsi le besoin de contacteurs externes complexes.

Puissance de Refroidissement Optimisée

Le NT511 AD est l'allié idéal des systèmes de ventilation intensive. Il dispose de 6 sorties de puissance qui fournissent directement du 230 Vca aux ventilateurs.

Protection Individuelle : Chaque ventilateur est protégé par son propre fusible interne.
Surveillance en Temps Réel : En cas de défaillance d'un moteur ou de rupture d'un fusible, l'unité génère immédiatement une alarme de FAULT spécifique.
Mode Manuel/Auto : Possibilité de forcer la ventilation pour des tests de maintenance ou de la laisser en gestion automatique selon les seuils réglés.

Surveillance Thermique de Précision

Équipé de 4 entrées pour sondes Pt100, le NT511 AD offre une lecture constante et précise de la température. Son interface à double afficheur LED permet de visualiser simultanément la température mesurée et le canal correspondant (Phase 1, 2, 3 ou noyau).

Historique T-Max : L'appareil mémorise les températures maximales atteintes pour chaque canal, facilitant le diagnostic post-incident.
Seuils Programmables : Réglage indépendant des seuils d'Alarme, de Déclenchement (Trip) et d'activation des ventilateurs.

Installation et Sécurité Industrielle

Contrairement aux unités standard encastrables, le NT511 AD se présente sous la forme d'un coffret métallique robuste, idéal pour un montage externe sur le châssis du transformateur.

Sécurité des Données : La fonction "FCD" permet de détecter des augmentations de température anormalement rapides, prévenant ainsi les incidents avant même d'atteindre les seuils critiques.
Tropicalisation (Optionnelle) : Comme toute la gamme Tecsystem, les cartes peuvent recevoir un traitement protecteur contre l'humidité et les sels pour les climats extrêmes.

Catégorie	Caractéristique	Détails Techniques du NT511 AD
Alimentation	Tension nominale	230 Vac (±10%) 50/60 Hz
	Consommation	3.5 VA (sans ventilateurs)
Entrées (Mesure)	Nombre de canaux	4 entrées Pt100 (RTD) à 3 fils
	Plage de mesure	0°C à 200°C
	Précision	± 1% de la pleine échelle ± 1 digit
Sorties Ventilateurs	Nombre de sorties	6 sorties actives 230 Vac
	Courant max	1.5 A par ventilateur (fusible 1.6A rapide)
Sorties (Relais)	Relais ALARM / TRIP	2 contacts inverseurs (SPDT) 5A - 250 Vac
	Relais FAULT	1 contact inverseur (SPDT) 5A - 250 Vac
Affichage & LED	Type d'écran	2 afficheurs LED (Température + Canal)
	Indicateurs LED	FAULT, FAN, ALARM, TRIP, M1 à M6 (états moteurs)
Construction	Dimensions	210 x 260 x 85 mm
	Matériau boîtier	Acier peint (RAL 7035)
	Poids	Env. 3,5 kg
Protection	Indice de protection	IP20 (Borniers internes)
	Normes	CE, EN 61000-4-2/4/5, EN 60255-27

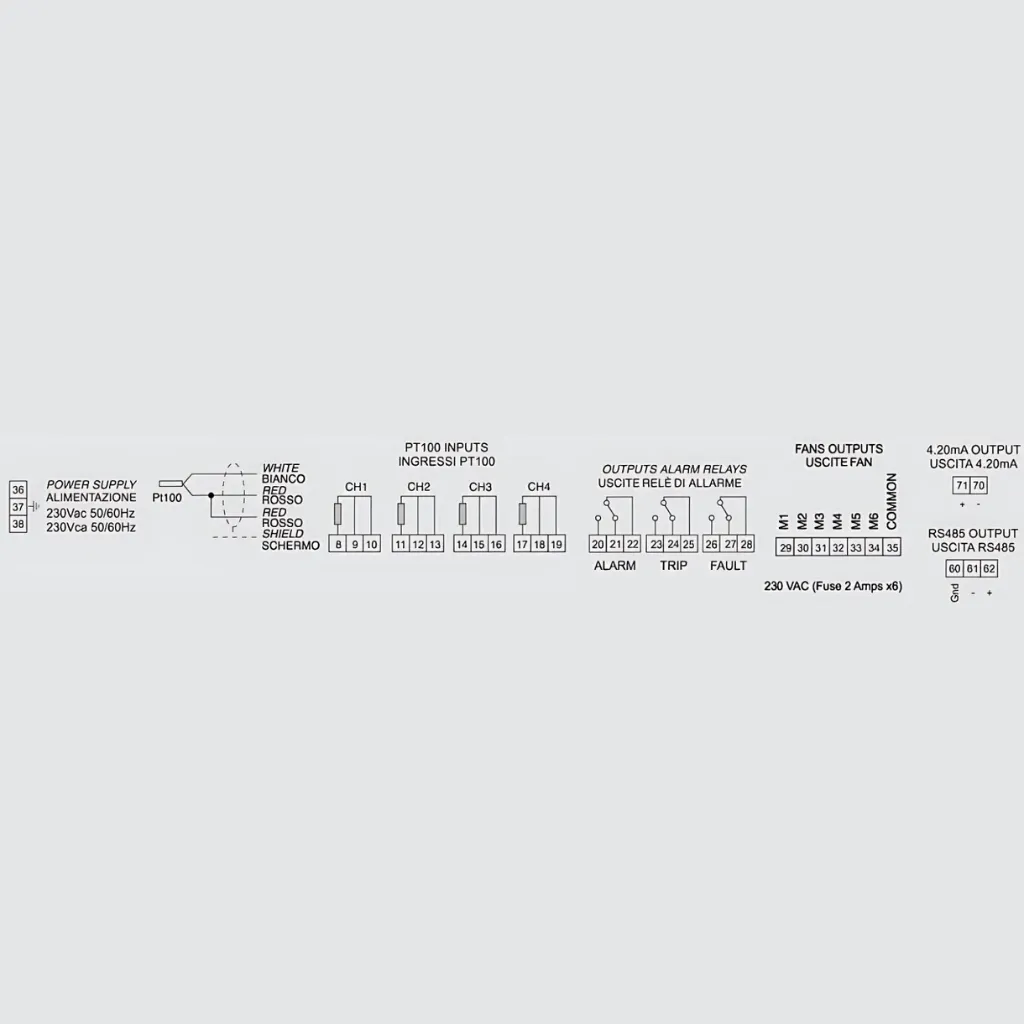

Schéma de connexions électriques

Installations

L'installation simplifiée du NT511 AD s'effectue sur le boîtier de protection du transformateur. Il nécessite une découpe du panneau de 232 x 182 mm pour des dimensions hors-tout de 210 x 260 x 85 mm.

Note technique : raccordez les 4 sondes PT100 (3 pour les enroulements, 1 pour le noyau ou l'ambiante) en utilisant des câbles blindés séparés des câbles de puissance. L'alimentation est de 230 Vca (50/60 Hz) et l'unité gère directement jusqu'à 6 ventilateurs via des sorties actives protégées par fusibles. Déconnectez impérativement l'appareil avant tout test d'isolement.
