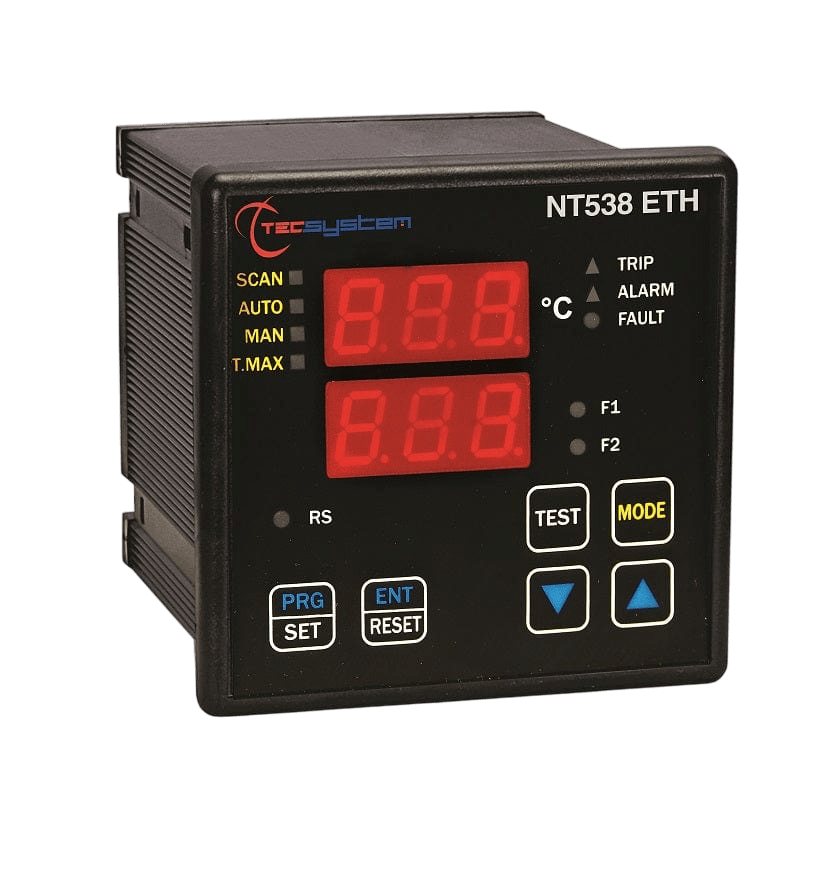

Contrôleur NT538 ETH

Haute Capacité de Surveillance : Gestion de 8 entrées PT100 indépendantes pour un contrôle thermique complet.
Connectivité Ethernet Intégrée : Port RJ45 natif supportant le protocole Modbus TCP/IP pour une gestion à distance sans passerelle.
Double Gestion de Ventilation : Équipé de deux sorties FAN (FAN1 et FAN2) pour un refroidissement optimisé et sectorisé.
Fiabilité "Édition 2016" : Nouvelle plateforme matérielle et logicielle offrant une capacité de traitement et de diagnostic accrue.
Sécurité Avancée : Fonctions Voting (logique de vote) et Fail Safe intégrées pour prévenir les fausses alertes et sécuriser l'installation.

Le Contrôleur NT538 ETH de Tecsystem est la centrale de protection thermique à 8 entrées PT100 avec connectivité Ethernet Modbus TCP/IP native pour transformateurs secs et équipements électriques de grande taille. La nouvelle plateforme matérielle « Édition 2016 » lui confère une capacité de traitement et de diagnostic accrue, tout en maintenant le format standard de tableau 100×100 mm. Il est la solution idéale pour les transformateurs nécessitant une surveillance étendue de chaque enroulement et point de mesure.

Surveillance Étendue sur 8 Canaux

8 Entrées PT100 à 3 fils : Couverture complète de chaque enroulement, noyau et point de mesure d'ambiance.
Seuils Indépendants : 1 seuil ALARM et 1 seuil TRIP par canal, programmables individuellement.
Compensation Câbles : Prise en charge des longueurs de câbles sondes jusqu'à 500 m (1 mm²).

Connectivité et Sécurité Avancée

Port Ethernet RJ45 natif : Protocole Modbus TCP/IP intégré, connexion directe au LAN sans passerelle externe.
Gestion Ventilation Sectorisée : 2 sorties FAN (FAN1 et FAN2) pour un refroidissement optimisé.
Fonction Voting : Logique de vote pour éviter les déclenchements injustifiés.
Fonction Fail Safe : Déclenchement garanti du relais de sécurité même en cas de panne d'alimentation.

Certifications

Conforme CE, norme CEI-EN61000-4-4. Certification marchés nord-américains et navals disponible sur demande.
Compatible avec le logiciel de supervision ETH Manager.
Format 100×100 mm (découpe 92×92 mm), face avant IP65.

Caractéristique	Valeur
Alimentation	Valeurs nominales 85-260 Vca-cc ; Vcc à polarité réversible
Consommation	7,5 VA
Entrées	8 entrées RTD PT100 à 3 fils (section max 1,5 mm²) ; borniers extractibles ; canaux protégés contre les perturbations électromagnétiques
Compensation câbles	Sondes jusqu'à 500 m (1 mm²)
Sorties relais	2 relais d'alarme (ALARM-TRIP) ; 2 relais de gestion ventilation (FAN1 et FAN2) ; 1 relais défaut sonde ou anomalie (FAULT) ; contacts 10A-250 Vca-res COS=1
Communication	Sortie ethernet 10Base T / 100Base-TX Modbus TCP slave ; protocole ModBus TCP/IP intégré
Afficheur	2 afficheurs de 13 mm à 3 chiffres (températures, messages, canaux) ; 3 LED état alarmes du canal sélectionné ; 2 LED état FAN1 et FAN2
Plage de température	Contrôle température de 0°C à 240°C
Seuils	1 seuil d'ALARM par canal ; 1 seuil de TRIP par canal ; 2 seuils ON-OFF ventilation FAN1 et FAN2 communs à tous les canaux activés
Fonctions	Diagnostic sondes (Fcc-Foc-Fcd) ; diagnostic mémoire (Ech) ; mémoire températures max ; fonction Voting ; Fail Safe ; linéarisation numérique du signal sondes ; circuit d'auto-diagnostic
Précision	± 1% vfs, ± 1 digit
Rigidité diélectrique	1500 Vca pendant 1 minute entre relais et sondes, relais et alimentation, alimentation et sondes
Température de travail	-20°C à +60°C
Humidité admise	90% sans condensation
Boîtier / IP	Boîtier en NORYL UL 94V0 auto-extinguible ; film frontal polycarbonate IP65
Dimensions	100 x 100 mm DIN IEC 61554 (ex. DIN 43700), prof. 131 mm (bornier compris)
Découpe panneau	92 x 92 mm
Normes / Options	Construction conforme CE ; protection perturbations électromagnétiques CEI-EN61000-4-4 ; certification marché américain, canadien et naval sur demande ; option logiciel dédié ETH manager

Schéma de connexions électriques

Installations

Montage : encastrement en façade d'armoire, découpe en façade selon le gabarit indiqué sur la fiche technique.

Raccordement électrique : alimentation auxiliaire universelle protégée par sectionneur et fusible ; raccorder la borne de terre.

Raccordement des sondes : sondes Pt100 (3 fils) sur câbles blindés, séparées des câbles de puissance.

Communication : raccorder le port Ethernet au réseau LAN pour la supervision à distance ; configurer l'adresse IP.

Mise en service : mettre sous tension, vérifier les mesures et l'accès réseau, puis régler les seuils.

Sécurité : déconnecter l'unité avant tout test d'isolement.
