Contrôleur T154

  • Protection Multicanal : 4 entrées Pt100 pour une sécurité totale (3 phases + noyau/ambiance).
  • Fiabilité Éprouvée : Architecture électronique ultra-stable contre les interférences (EMI).
  • Interface Intuitive : Lecture immédiate sur double afficheur LED et configuration simplifiée par touches.
  • Robustesse Certifiée : Conforme CE, cULus et RINA pour les environnements industriels et marins sévères.
  • Installation Standard : Format 100x100 mm (découpe 92x92) avec face avant IP65.
CHF 0,00 CHF 0,00
0,00 €
Contactez-nous

Le T154 Classic (réf. 1CN0155) de Tecsystem est la référence incontournable pour la surveillance thermique des transformateurs de type sec et en résine coulée. Réputé pour sa robustesse légendaire, ce relais à microcontrôleur est le choix privilégié des installateurs qui recherchent une protection efficace, simple à configurer et extrêmement durable.

Conçu pour offrir une lecture claire et immédiate, le T154 Classic centralise le contrôle de température de votre installation, garantissant une longévité accrue à vos transformateurs grâce à une gestion thermique de précision.


Fiabilité Éprouvée et Robustesse Industrielle

La force du T154 réside dans sa capacité à fonctionner sans faille dans les environnements industriels les plus hostiles. Il offre une immunité totale contre les interférences électromagnétiques, éliminant les risques de faux contacts ou de déclenchements injustifiés.

  • Alimentation Universelle : Équipé d'une entrée large plage de 24 à 240 Vac-dc, il s'adapte instantanément à toutes les configurations de réseaux électriques sans nécessiter de composants supplémentaires.

  • Conception Compacte : Son format standard permet une intégration facile en façade de tableau ou directement dans l'armoire de contrôle du transformateur.

  • Option Tropicalisation : Pour les installations en zones à forte humidité ou climats extrêmes, une protection renforcée des cartes électroniques est disponible sur demande.

Une Interface Intuitive pour une Maintenance Simplifiée

Pas besoin de logiciels complexes : le T154 Classic mise sur l'efficacité directe. Son double affichage LED permet de surveiller en un coup d'œil la température de la phase la plus chaude tout en accédant rapidement aux paramètres de configuration.

  • Diagnostic Immédiat : Visualisation en temps réel des dépassements de seuils.

  • Historique des Maxima : Le contrôleur mémorise les températures les plus hautes atteintes par chaque sonde, facilitant l'analyse après un incident technique.

Gestion Précise des Entrées et Sorties

Le T154 Classic offre une vision complète de l'état de santé de votre transformateur via une architecture de contrôle optimisée :

  • 4 Entrées Pt100 (RTD) : 3 entrées pour le contrôle des phases et une 4ème dédiée à la surveillance du noyau ou de la température ambiante.

  • 4 Sorties Relais (Contacts Secs) :

    • ALARM : Seuil de pré-alerte réglable pour une intervention préventive.

    • TRIP : Déclenchement de sécurité pour protéger l'intégrité du transformateur en cas de surchauffe critique.

    • FAULT : Autocontrôle du système (sonde déconnectée, court-circuitée ou anomalie interne).

    • FAN : Commande automatique du système de ventilation pour réguler la température de fonctionnement.

Certifications et Conformité

Le T154 Classic répond aux normes internationales les plus strictes, garantissant une sécurité optimale pour vos actifs électriques :

  • CE : Conformité aux directives européennes de sécurité et de compatibilité électromagnétique.

  • cULus (Optionnel) : Homologation pour les marchés nord-américains (États-Unis / Canada).

  • RINA / Bureau Veritas (Optionnel) : Certifications disponibles pour les applications marines et les plateformes offshore.


CatégorieCaractéristiqueDétails Techniques du T154
AlimentationPlage de tension24 à 240 Vac-dc (±10%) 50/60 Hz


Consommation< 3.3 VA (Vac) / < 3.3 W (Vdc)
Entrées (Mesure)Nombre de canaux4 entrées pour sondes PT100 (RTD)


Type de connexion3 fils (compensation de longueur de câble)


Plage de mesure-40°C à +200°C (-40°F à +392°F)


Précision± 1% de la pleine échelle ± 1 digit
Sorties (Relais)Relais ALARME1 contact inverseur (SPDT) 5A - 250Vac


Relais TRIP (Déclenchement)1 contact inverseur (SPDT) 5A - 250Vac


Relais FAULT (Défaut)1 contact inverseur (SPDT) 5A - 250Vac


Relais FAN (Ventilation)1 contact normalement ouvert (SPST) 5A - 250Vac
CommunicationInterface réseau

Non disponible sur ce modèle


Protocole

Locale uniquement (Paramétrage via façade)


Isolation

2500 Vac entre les sorties et l'alimentation

Affichage & LEDType d'écran2 afficheurs 3 digits LED (7 segments)


Indicateurs LEDAlarme, Trip, Fault, Fan, Scan, Hold
ConstructionDimensions100 x 100 mm (profondeur 131 mm)


Découpe panneau92 x 92 mm


BoîtierNoryl UL 94V-0 (Auto-extinguible)


PoidsEnviron 450 grammes
Protection & NormesIndice de protectionIP65 (face avant), IP20 (bornier arrière)


Rigidité diélectrique2500 Vac pendant 1 minute (entrées vers sorties)


CertificationsCE, cULus (sur demande), RINA, EN61000-6-2/4
EnvironnementTempérature de service-20°C à +60°C


Humidité admise90% sans condensation

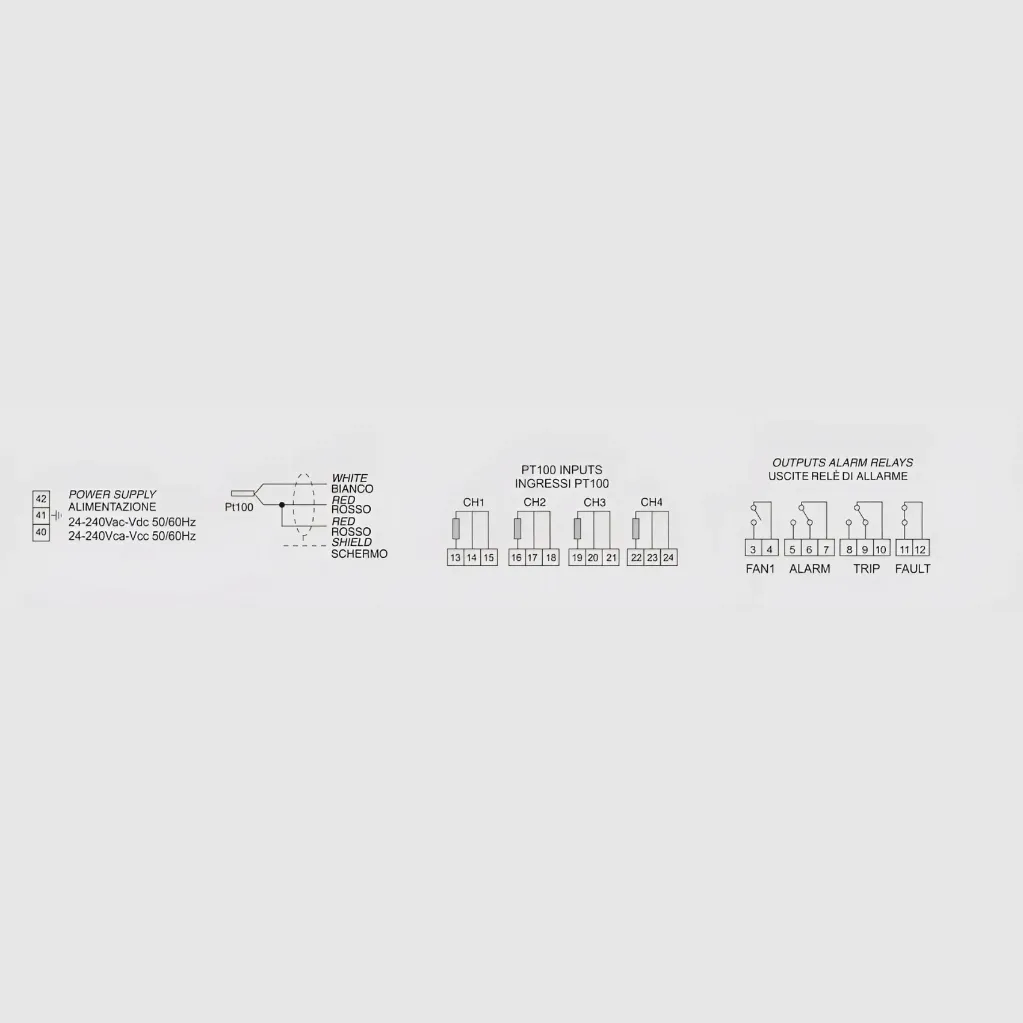

Schéma de connexions électriques


Installations

Installation Simplifiée Le T154 s'installe en façade d'armoire (découpe standard 92x92mm).

​Note technique : Pour garantir la précision des mesures, utilisez des câbles blindés pour vos sondes PT100 et séparez-les des câbles de puissance.


Fiche technique T154.pdf


Manuel d'utilisation T154.pdf


Certificat de conformité T154.pdf

FAQ - Spécial T154 ?

Voici quelques questions fréquentes sur notre T154.

Non. Contrairement au modèle T154-WS, la version Classic est une unité autonome dédiée à la protection locale. Toute la configuration et la surveillance se font directement via les touches et l'afficheur LED en façade.

Le T154 Classic se concentre sur la fiabilité pure et la simplicité. Il ne dispose pas de port Ethernet ni de serveur Web. C'est la solution idéale pour les installations où la connectivité réseau n'est pas requise ou pour remplacer des unités existantes sans modifier l'infrastructure de communication.

Oui. Vous pouvez programmer très facilement les seuils de température pour chaque relais (Alarme, Trip, Fan) directement depuis le panneau frontal. Ces paramètres sont sauvegardés dans une mémoire non volatile qui protège vos réglages même en cas de coupure de courant.

Le T154 Classic est optimisé pour les sondes Pt100 à 3 fils (RTD). Il intègre une fonction de compensation automatique de la longueur des câbles pour garantir une précision de mesure constante, quelle que soit la distance entre le relais et le transformateur.

Le boîtier offre une protection IP65 en face avant (une fois monté avec son joint), ce qui le protège contre les poussières et les projections d'eau. Toutefois, pour une installation en extérieur, il doit impérativement être placé à l'intérieur d'une armoire électrique étanche pour protéger le bornier arrière (IP20).
