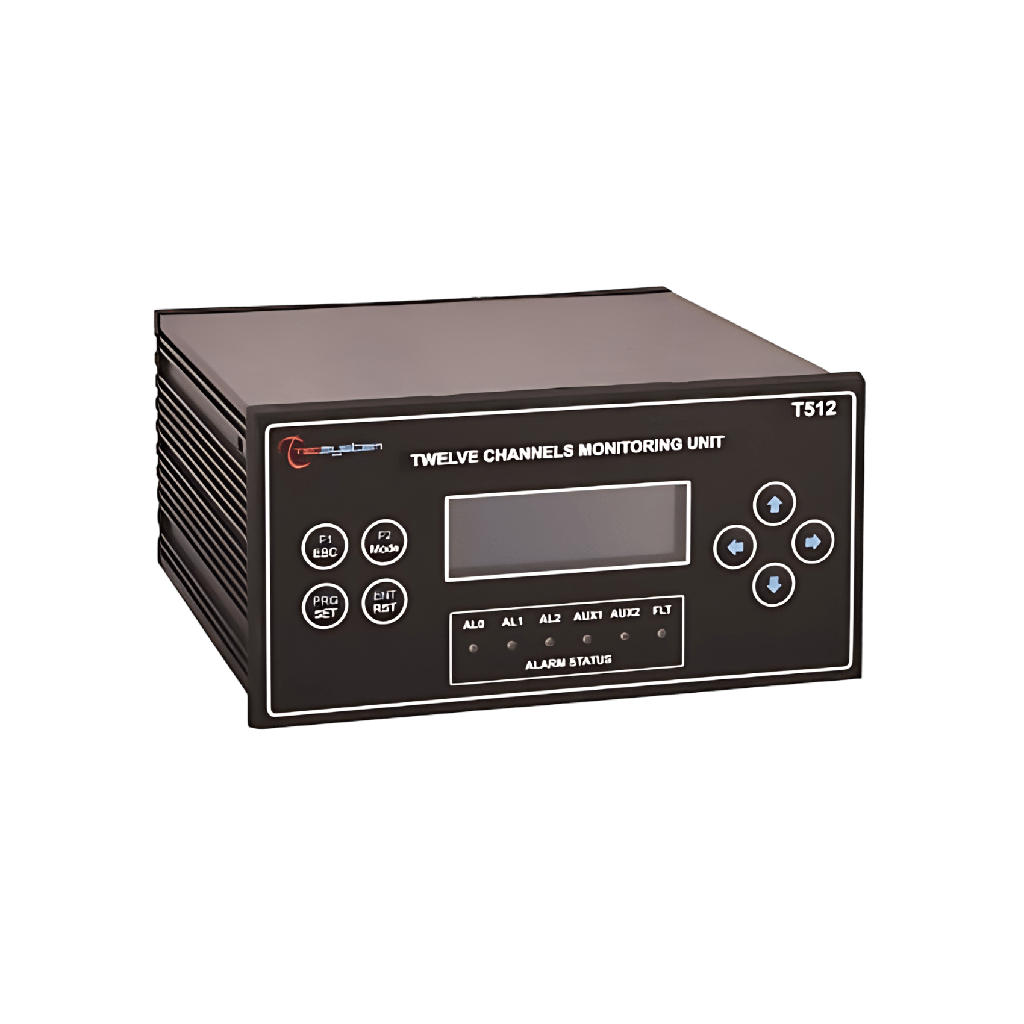

Contrôleur T512 RS485

Capacité Multi-Canaux : Surveillance intensive de la température sur 12 entrées PT100 indépendantes.
Interface LCD Avancée : Écran de 20 caractères sur 4 lignes pour une lecture fluide des données et des paramètres.
Flexibilité d'Alarme : Jusqu'à 3 seuils de température programmables par canal (AL0, AL1, AL2) pour une gestion fine.
Connectivité Intégrée : Équipé d'une sortie numérique RS485 Modbus RTU pour une supervision à distance.
Robustesse Industrielle : Boîtier en aluminium anodisé noir offrant une excellente protection thermique et mécanique.

Le Contrôleur T512 RS485 est une unité de surveillance thermique multi-canaux haute capacité pour machines électriques industrielles. Il gère simultanément 12 entrées Pt100 indépendantes et offre jusqu'à 3 seuils d'alarme programmables par canal, permettant une protection graduée et finement paramétrée. Son afficheur LCD 20 caractères sur 4 lignes et sa sortie RS485 Modbus RTU en font une solution complète pour les applications exigeantes de supervision industrielle.

Surveillance Intensive sur 12 Canaux

Le T512 RS485 dispose de 12 entrées RTD Pt100 3 fils (section max 2,5 mm², bornes arrière extractibles, protégées contre les perturbations électromagnétiques) avec compensation câble jusqu'à 500 m. Chaque canal supporte 3 seuils d'alarme indépendants (AL0, AL1, AL2), plus deux seuils auxiliaires AUX1 et AUX2, couvrant une plage de lecture de -40 °C à +240 °C (gestion alarmes de 0 °C à 240 °C) avec une précision de ±1% pleine échelle.

Relais, Affichage et Fonctions Avancées

Le contrôleur pilote 5 relais d'alarme (AL0-AL1-AL2-AUX1-AUX2, 5A / 250 Vca) et un relais FAULT pour tout défaut sonde ou anomalie. L'afficheur LCD 20 caractères sur 4 lignes présente en temps réel les températures, les états de relais et les alarmes, avec une scrutation automatique ou manuelle du canal le plus chaud et une mémoire des températures max et alarmes. Le diagnostic permanent Fcc-Foc assure la fiabilité de la mesure sur tous les canaux.

Connectivité et Alimentation

Le T512 RS485 est alimenté en universel de 24 à 240 Vca-cc à polarité inversible (consommation 10 VA) et intègre de série une sortie RS485 Modbus RTU pour la supervision à distance. Une version basic sans RS485 est disponible (réf. 1CN0178). Son boîtier en aluminium anodisé noir au format 192 × 96 mm DIN IEC 61554 (découpe 188 × 92 mm) offre une robustesse mécanique et thermique supérieure.

Certifications et Conformité

Le T512 RS485 est conforme aux directives CE et à la norme CEI-EN61000-4-4. Une certification cULus pour le marché nord-américain est disponible sur demande. Son film frontal polycarbonate IP50 et sa rigidité diélectrique de 1500 Vca garantissent une tenue optimale en environnement industriel. Options disponibles : tropicalisation, version basic sans RS485.

Caractéristique	Valeur
Alimentation	Valeurs nominales 24-240 Vca-cc (Vcc à polarité inversible)
Consommation	10 VA
Entrées	12 entrées RTD PT100 3 fils (section max 2,5 mm²) ; bornes arrière extractibles ; canaux protégés contre les perturbations électromagnétiques
Compensation câble sonde	Jusqu'à 500 m (1 mm²)
Sorties / relais	5 relais d'alarme (AL0-AL1-AL2-AUX1-AUX2) + 1 relais de défaut sondes/anomalie (FAULT)
Pouvoir de coupure des contacts	5A-250 Vca-res cosφ=1
Communication	Sortie RS485 Modbus RTU (version basic sans RS485 : cod. 1CN0178)
Affichage et gestion	Afficheur LCD 20 caractères 4 lignes ; 6 LED d'état des relais (AL0-AL1-AL2-AUX1-AUX2-FLT) ; 3 seuils d'alarme par entrée ; scrutation auto/canal le plus chaud/manuelle ; mémoire température max et alarmes
Plage de lecture température	-40°C à 240°C (gestion alarmes de 0°C à 240°C)
Diagnostic sondes	Fcc-Foc
Précision	± 1% pleine échelle, ± 1 digit
Température de fonctionnement	-20°C à +60°C
Humidité admise	90% sans condensation
Rigidité diélectrique	1500 Vca pendant 1 minute (relais/sondes, relais/alimentation, alimentation/sondes)
Boîtier	Aluminium anodisé noir ; film frontal polycarbonate IP50
Dimensions	192 x 96 mm DIN IEC 61554 (ex. DIN 43700), prof. 220 mm (bornier compris)
Découpe panneau	188 x 92 mm
Normes / certifications	Construction conforme aux normes CE ; protection perturbations électromagnétiques CEI-EN61000-4-4 ; certification cULus (marché US/canadien) sur demande
Options	Version basic sans RS485 ; tropicalisation

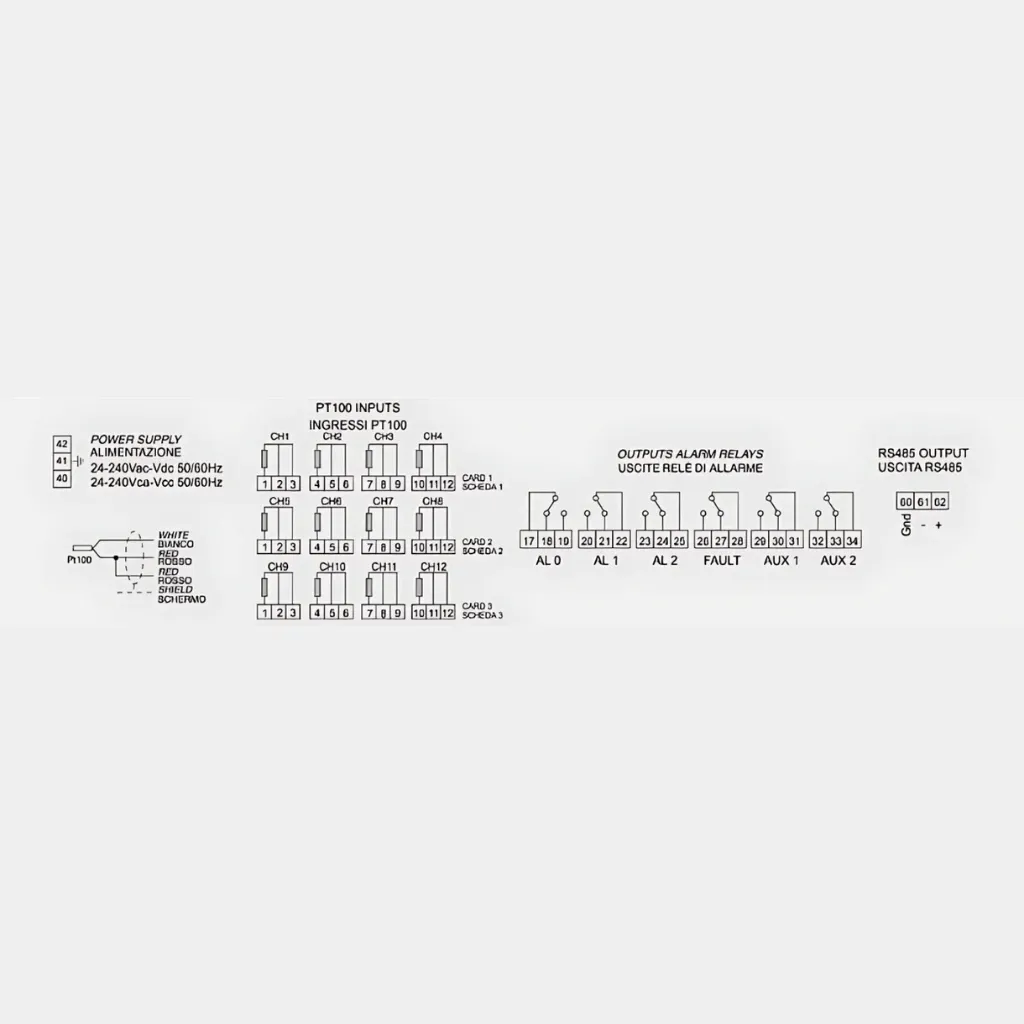

Schéma de connexions électriques

Installations

Montage : encastrement en façade d'armoire ; se reporter au gabarit de découpe de la fiche technique.

Raccordement électrique : alimentation auxiliaire universelle protégée par sectionneur et fusible ; raccorder la borne de terre.

Raccordement des sondes : sondes Pt100 (3 fils) sur câbles blindés, séparées des câbles de puissance.

Communication : sortie RS485 (Modbus) pour l'intégration dans un système de supervision ; respecter la polarité A/B et la résistance de terminaison en bout de ligne.

Mise en service : mettre sous tension, vérifier les mesures et la liaison série, puis régler les seuils.

Sécurité : déconnecter l'unité avant tout test d'isolement.

Fiche technique T512 RS485.pdf

Manuel d'utilisation T512 RS485.pdf

Certificat de conformité T512 RS485.pdf
