VRT200

Contrôle et Protection Intégrés : Dispositif unique conçu pour piloter et protéger simultanément les moteurs de ventilateurs de transformateurs.
Double Sortie de Puissance : Équipé de 2 sorties indépendantes (M1 et M2) permettant de gérer plusieurs groupes de ventilation (jusqu'à 5A par sortie).
Surveillance par Courant : Détecte les anomalies de fonctionnement en analysant les variations de courant absorbé (surintensité ou sous-intensité).
Fonction IntelliFan : Réduit le choc thermique du transformateur en anticipant intelligemment l'activation du système de ventilation.
Flexibilité de Commande : Permet une activation locale via le clavier frontal ou à distance via des contacts secs (entrées ENABLE).
Compatibilité Étendue : Large plage d'alimentation (85-250 Vca) rendant l'unité compatible avec les ventilateurs fonctionnant en 110V ou 230V.

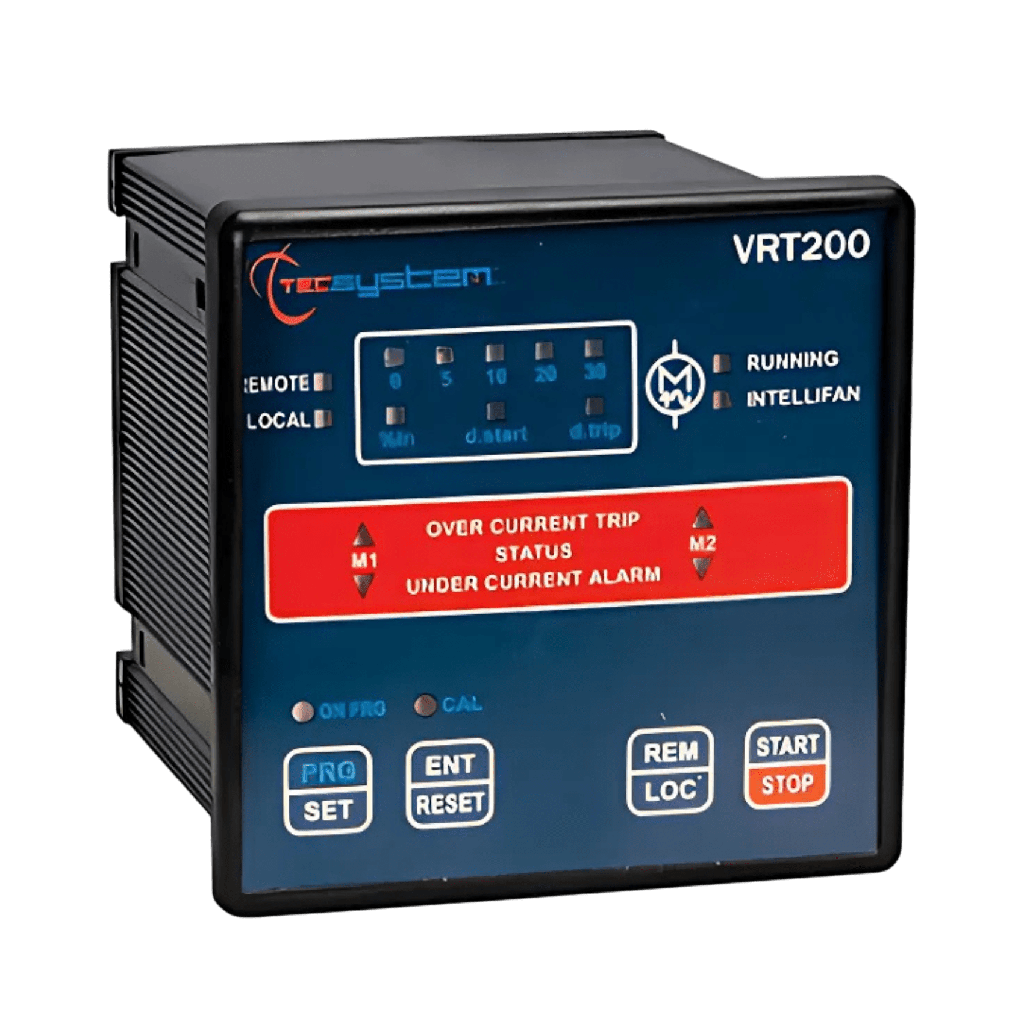

L'unité VRT200 (réf. 1CN0188) de Tecsystem est un appareil de pointe spécifiquement développé pour optimiser la gestion de la ventilation forcée sur les transformateurs en résine ou de type sec. Contrairement à un simple relais, la VRT200 assure une véritable surveillance active de l'état de santé de vos moteurs de ventilation.

Sécurité et Diagnostic Avancé

Le cœur de la VRT200 réside dans sa capacité à analyser le courant consommé par les ventilateurs. En cas de blocage d'un moteur (surintensité) ou d'une coupure de câble/défaillance (sous-intensité), l'unité génère immédiatement une alarme. Cette fonctionnalité est cruciale pour garantir que le transformateur ne reste jamais sans refroidissement sans que l'exploitant n'en soit averti.

Intelligence Thermique avec IntelliFan

Grâce à la fonction exclusive IntelliFan, la VRT200 aide à prolonger la durée de vie du transformateur. En fonction des réglages, elle peut anticiper le refroidissement pour limiter les contraintes mécaniques liées aux variations brutales de température, lissant ainsi les cycles thermiques de la machine électrique.

Installation Simplifiée et Universelle

Son format standard DIN 100x100 mm permet une intégration facile en façade d'armoire. L'unité dispose d'une fonction "Auto-Tuning" qui calibre automatiquement les seuils de protection en fonction des moteurs connectés, simplifiant radicalement la mise en service. Que ce soit pour une nouvelle installation ou une mise à niveau (rétrofit), la VRT200 apporte une couche de protection indispensable à la continuité de service.

Catégorie	Caractéristique	Détails Techniques de la VRT200
Alimentation	Plage de tension	85 - 250 Vac (50/60 Hz)
	Consommation max	5 VA
Sorties Moteurs	Nombre de sorties	2 (M1 et M2)
	Charge maximale	5A max par sortie
Entrées	Commande à distance	2 entrées ENABLE (contact sec)
Relais Alarme	Sortie FAULT	1 relais de défaut (5A - 250 Vac)
Fonctions	Protection	Surintensité (Trip) et Sous-intensité (Alarm)
	Modes	Local / Remote (Distance)
	Spécial	IntelliFan et Auto-Tuning
Physique	Dimensions	100 x 100 mm (Profondeur 131 mm)
	Découpe panneau	92 x 92 mm
Protection	Indice frontal	IP65 (avec film polycarbonate)

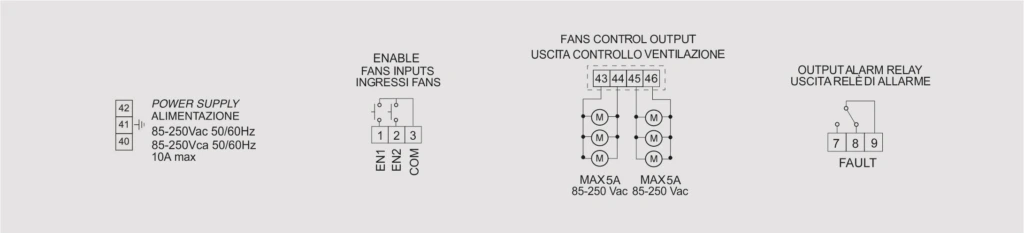

Schéma de connexions électriques

Installations

Insérez l'unité dans une découpe de 92x92 mm. Fixez-la à l'aide des blocs latéraux fournis. Raccordez les moteurs sur les bornes M1 et M2. Pour un pilotage automatique, reliez les contacts "FAN" de votre centrale thermique aux entrées ENABLE de la VRT200.

Note technique : Lors du premier démarrage, effectuez impérativement la procédure de calibration (Auto-Tuning) pour que l'appareil enregistre la signature électrique de vos ventilateurs.

Attention : Ne jamais dépasser la charge de 5A par sortie. En cas de maintenance sur les ventilateurs, assurez-vous de couper l'alimentation de la VRT200 pour éviter tout démarrage intempestif via une commande à distance.

Fiche technique VRT200.pdf

Manuel d'utilisation VRT200.pdf

Certificat de conformité VRT200.pdf

FAQ - Spécial VRT200

Voici quelques questions fréquentes sur notre VRT200.

Peut-on brancher n'importe quel ventilateur sur la VRT200 ?

Oui, tant que la consommation totale ne dépasse pas 5A par sortie et que la tension correspond à celle alimentant la VRT200.

Qu'est-ce que la fonction Auto-Tuning ?

C'est une procédure automatique où la VRT200 mesure le courant nominal de vos ventilateurs pour définir d'elle-même les seuils de sécurité sans réglage manuel complexe.

La VRT200 remplace-t-elle l'unité de contrôle thermique du transformateur (type NT935) ?

Non, elle est complémentaire. La NT935 surveille la température du cuivre, tandis que la VRT200 reçoit l'ordre de la NT935 pour piloter et surveiller spécifiquement les moteurs de ventilation.

L'appareil peut-il fonctionner en milieu tropical ?

Oui, une option de tropicalisation des cartes électroniques est disponible pour les environnements à forte humidité.
