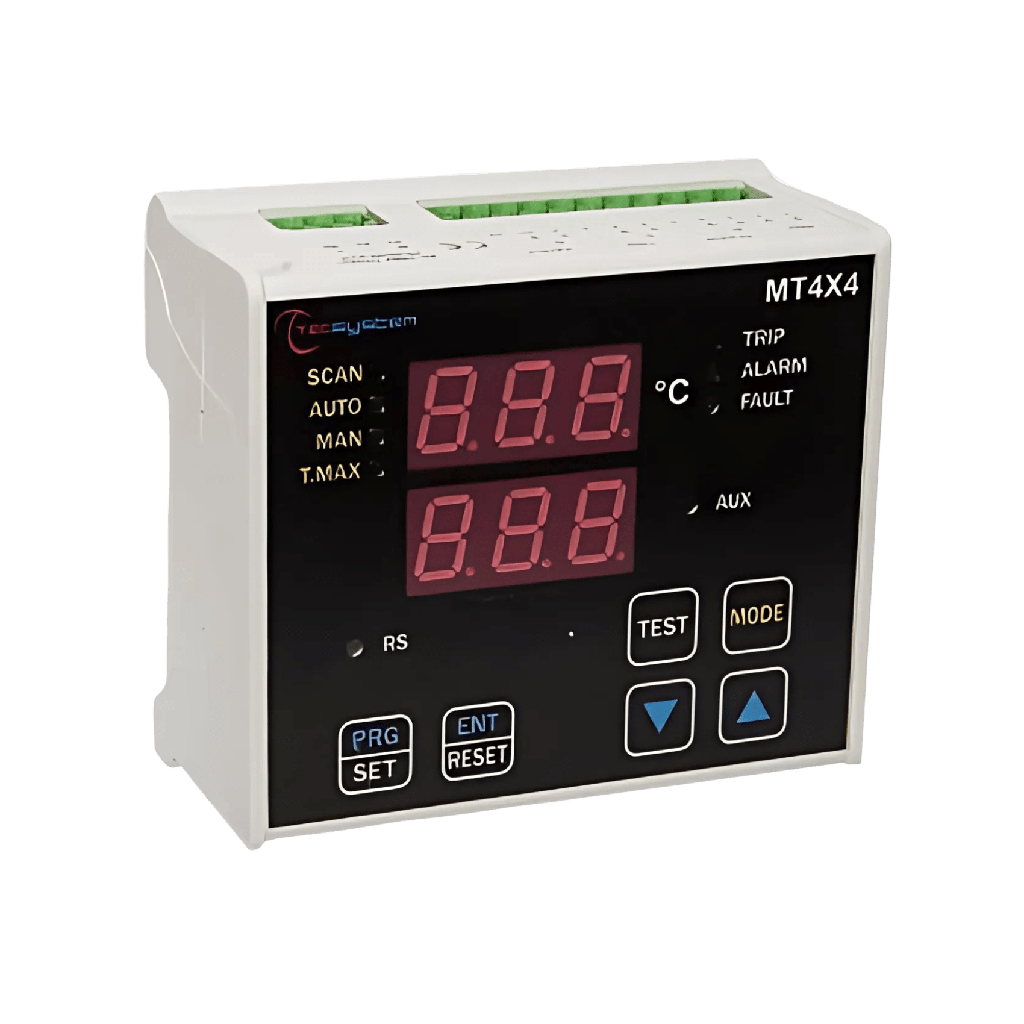

Contrôleur MT 4x4 D

Innovation Rail DIN : Premier dispositif Tecsystem pour sondes PT100 conçu spécifiquement pour une installation sur rail DIN (Omega).
Flexibilité Totale : 4 canaux indépendants activables individuellement avec seuils d'alarme et de déclenchement propres à chaque voie.
Sécurité Avancée : Intègre les fonctions Voting (logique 2-out-of-3) et Fail Safe pour une protection maximale sans arrêts injustifiés.
Connectivité Intégrée : Sortie numérique RS485 Modbus RTU pour une supervision à distance (compatible Ethernet via convertisseur externe).
Format Ultra-Compact : Design étudié pour simplifier l'installation dans les armoires électriques encombrées tout en offrant un double affichage LED.

Le Contrôleur MT 4x4 D de Tecsystem représente une avancée majeure dans la surveillance thermique des machines électriques. Premier dispositif de la gamme conçu spécifiquement pour une installation sur rail DIN (format Omega), il combine une flexibilité de programmation inégalée avec une robustesse industrielle éprouvée. Son double affichage LED et son architecture 4 canaux indépendants en font l'outil de référence pour les installateurs et les automaticiens.

Profitant des avantages de la nouvelle plateforme Tecsystem, ce contrôleur offre une protection maximale des moteurs électriques et machines tournantes grâce à ses fonctions avancées de vote logique et de sécurité intrinsèque.

Flexibilité de Configuration et Sécurité Avancée

Les 4 canaux d'entrée PT100 (CH1 à CH4) sont entièrement indépendants et activables individuellement. Chaque voie dispose de ses propres seuils d'ALARM et de TRIP programmables, offrant une protection sur mesure pour chaque point de mesure de votre machine.

Fonction Voting (2-out-of-3) : Logique de vote évitant les déclenchements intempestifs liés à une sonde défectueuse.
Fonction Fail Safe : Garantit le déclenchement du relais de sécurité même en cas de panne de l'alimentation.
Diagnostic Sondes : Détection automatique des défauts de sonde (court-circuit Fcc, circuit ouvert Foc, court-circuit différentiel Fcd).

Connectivité Intégrée et Supervision à Distance

Le contrôleur intègre nativement une sortie numérique RS485 Modbus RTU, permettant une lecture et une programmation à distance des paramètres directement depuis votre système de supervision (SCADA). La connectivité Ethernet est disponible en option via le convertisseur externe CONV ETH.

Alimentation Universelle : 85-260 Vca-cc 50/60 Hz.
Format Compact Rail DIN : Installation rapide sur profilé Omega, idéal pour les armoires encombrées.
Double Affichage LED : Lecture immédiate de la température et des messages de diagnostic.

Autres Versions

MT4X4 BASIC : version de base sans connectivité (réf. 1CN0196).

Caractéristique	Valeur
Alimentation	Valeurs nominales 85-260 Vca-cc 50/60 Hz (Vcc à polarité inversible)
Consommation	3 VA
Entrées	4 entrées RTD PT100 3 fils (section max 1,5 mm²) ; bornes arrière extractibles ; canaux protégés contre les perturbations électromagnétiques
Compensation câble sonde	Jusqu'à 500 m (1 mm²)
Sorties / relais	2 relais d'alarme (ALARM-TRIP) + 1 relais AUX (ventilation) + 1 relais de défaut sondes/anomalie (FAULT)
Pouvoir de coupure des contacts	10A-250 Vca-res cosφ=1
Communication	Sortie RS485 Modbus RTU ; connectivité Ethernet via convertisseur externe CONV ETH
Affichage et gestion	2 afficheurs 13 mm à 3 chiffres ; 3 LED état alarmes du canal + 1 LED état AUX ; 1 seuil alarme + 1 seuil trip par canal + 1 seuil ON-OFF ventilation AUX ; fonctions Voting et Fail Safe ; touche reset frontal
Plage de contrôle température	0°C à 240°C
Diagnostic	Sondes (Fcc-Foc-Fcd) ; mémoire données (Ech) ; circuit d'autodiagnostic
Précision	± 1% pleine échelle, ± 1 digit
Température de fonctionnement	-20°C à +60°C
Humidité admise	90% sans condensation
Rigidité diélectrique	1500 Vca pendant 1 minute (relais/sondes, relais/alimentation, alimentation/sondes)
Boîtier	Blend PC/ABS auto-extinguible UL 94V0
Indice de protection	IP20
Dimensions	Montage rail DIN (forme C) 106,40 x 110 x 53,60 mm
Normes / conformité	Construction conforme aux normes CE ; protection perturbations électromagnétiques CEI-EN61000-4-4
Options	Version BASIC (cod. 1CN0196) ; tropicalisation

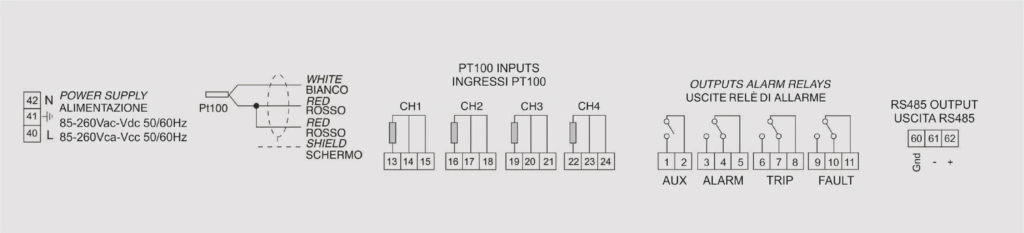

Schéma de connexions électriques

Installations

Montage : premier produit Tecsystem pour la lecture de sondes Pt100 avec installation sur rail DIN ; design étudié pour simplifier l'installation.

Raccordement des sondes : sondes Pt100 (3 fils) sur câbles blindés, séparées des câbles de puissance.

Raccordement électrique : alimentation auxiliaire universelle protégée par sectionneur et fusible ; raccorder la borne de terre.

Communication : sortie RS485 intégrée ; la connectivité Ethernet est disponible via le convertisseur externe CONV ETH raccordé à la sortie RS485.

Mise en service : mettre sous tension, vérifier les mesures et la communication, puis régler les seuils.

Sécurité : déconnecter l'unité avant tout test d'isolement.
