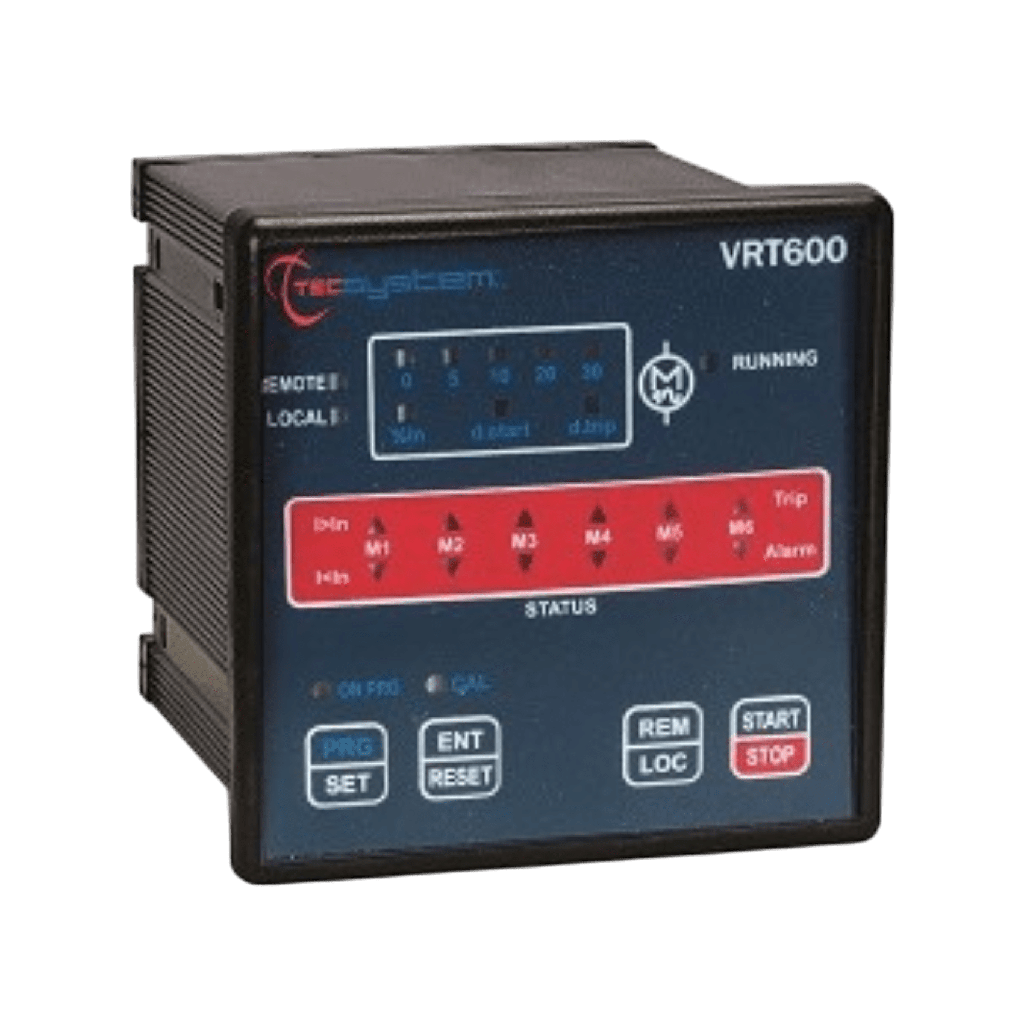

VRT600

Gestion Multi-Ventilateurs : Unité de contrôle et de protection avancée équipée de 6 sorties indépendantes pour piloter jusqu'à 6 groupes de ventilation.
Surveillance Active des Moteurs : Détecte les pannes ou blocages de moteurs en analysant en temps réel les variations de courant (sous-intensité et surintensité).
Interface Intuitive : Affichage LED clair permettant de visualiser l'état de chaque ventilateur (M1 à M6) et d'identifier instantanément une ligne en défaut.
Mise en Service Simplifiée : Fonction "Auto-Tuning" permettant à l'unité d'apprendre automatiquement la consommation nominale des moteurs connectés.
Flexibilité de Pilotage : Commande possible en local via le clavier frontal ou à distance par contacts secs (entrées Remote).
Conception Robuste : Boîtier compact 100x100 mm avec protection frontale IP65, idéal pour une installation en armoire électrique.

La VRT600 (réf. 1CN0201) de Tecsystem représente la solution la plus complète pour la gestion de la ventilation forcée sur les transformateurs de forte puissance. Là où une protection standard se contente d'allumer ou d'éteindre les ventilateurs, la VRT600 surveille activement l'intégrité électrique de chaque moteur raccordé.

Une Intelligence de Diagnostic sur 6 Canaux

Grâce à ses 6 sorties (M1 à M6), la VRT600 permet de segmenter le système de refroidissement. Si un ventilateur tombe en panne ou si un câble est sectionné, l'unité identifie précisément le canal concerné. Cela permet une maintenance ciblée et évite que la défaillance d'un seul moteur ne compromette l'ensemble du système de refroidissement du transformateur.

Calibration Automatique (Auto-Tuning)

La configuration est simplifiée à l'extrême : une fois les ventilateurs installés, la fonction Auto-Tuning mesure la signature électrique de l'installation. L'unité définit alors d'elle-même les seuils d'alarme et de déclenchement, garantissant une protection précise sans risque d'erreur de paramétrage manuel.

Intégration et Sécurité

Conçue pour fonctionner de concert avec les centrales de surveillance thermique Tecsystem, la VRT600 reçoit les ordres de démarrage et assure un retour d'information via son relais de défaut (FAULT). Sa large plage d'alimentation (85-250 Vca) la rend universelle pour les réseaux 110V et 230V, offrant une fiabilité maximale dans les environnements industriels exigeants.

Catégorie	Caractéristique	Détails Techniques de la VRT600
Alimentation	Plage de tension	85 - 250 Vac (50/60 Hz)
	Consommation max	5 VA
Sorties Moteurs	Nombre de sorties	6 (M1, M2, M3, M4, M5, M6)
	Charge maximale	5A max par sortie (Total ligne 15A max)
Entrées	Commande à distance	Entrées Remote ENABLE (contact sec)
Relais Alarme	Sortie FAULT	1 relais de défaut (5A - 250 Vac)
Fonctions	Protection	Surintensité (Trip) et Sous-intensité (Alarm)
	Modes	Local / Remote (Distance)
	Calibration	Procédure Auto-Tuning intelligente
Physique	Dimensions	100 x 100 mm (Profondeur 131 mm)
	Découpe panneau	92 x 92 mm
Protection	Indice frontal	IP65 (avec film polycarbonate)

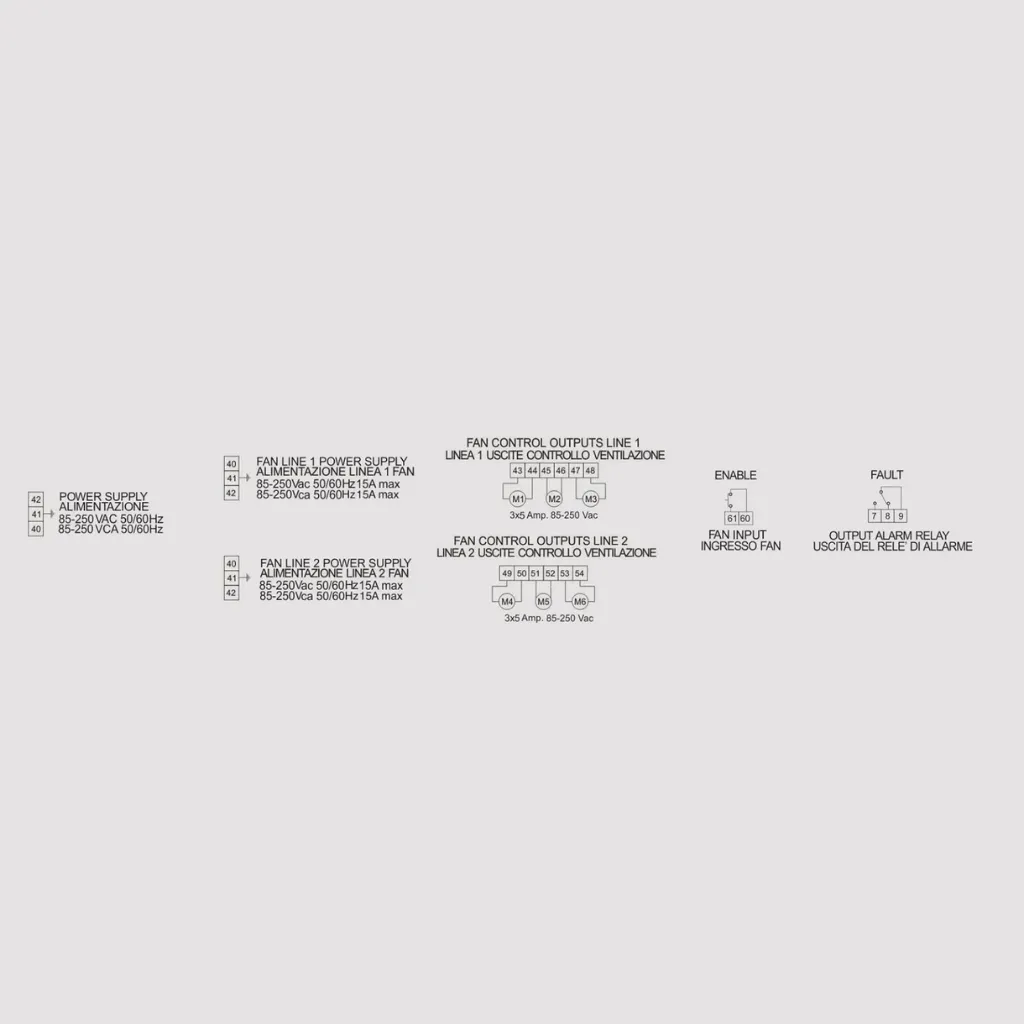

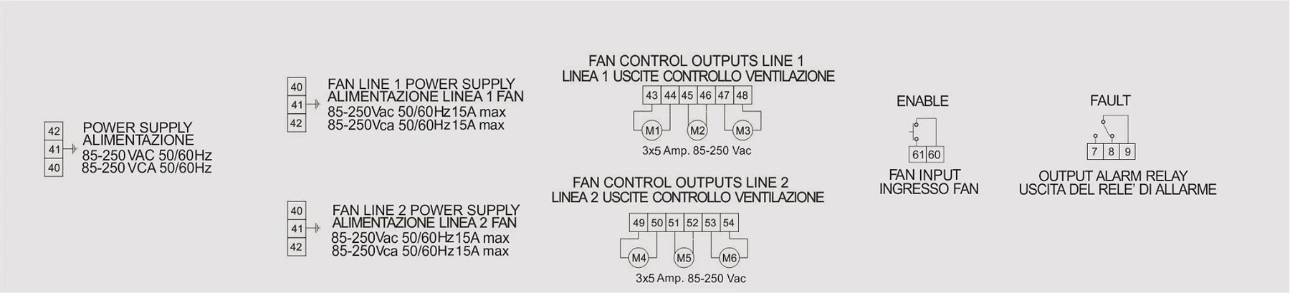

Schéma de connexions électriques

Installations

Montez l'unité en façade d'armoire (découpe 92x92 mm). Raccordez vos groupes de ventilation aux bornes M1 à M6. Si vous utilisez moins de 6 ventilateurs, l'Auto-Tuning détectera automatiquement les sorties utilisées et ignorera les autres.

Note technique : Avant toute mise en service, vérifiez que la somme des courants des ventilateurs ne dépasse pas la capacité maximale de l'appareil (15A au total pour la ligne d'alimentation).

Sécurité : Lors des tests diélectriques sur le transformateur, déconnectez les câbles de la VRT600 pour protéger l'électronique de puissance des moteurs. L'entretien se résume à une vérification périodique du serrage des borniers et au nettoyage des filtres des ventilateurs pour éviter les déclenchements par surintensité.

Fiche technique VRT600.pdf

Manuel d'utilisation VRT600.pdf

Certificat de conformité VRT600.pdf

FAQ - Spécial VRT600

Voici quelques questions fréquentes sur notre VRT600.

Peut-on brancher des ventilateurs de puissances différentes sur les 6 sorties ?

Oui, l'Auto-Tuning analysera chaque sortie indépendamment. Veillez simplement à ne pas dépasser 5A par sortie.

Que se passe-t-il si un seul ventilateur sur les six tombe en panne ?

La VRT600 allumera la LED de défaut correspondant au canal (ex: M3) et basculera le relais de FAULT pour avertir l'exploitant, tout en maintenant les autres ventilateurs en marche si nécessaire.

Est-il possible de forcer la marche des ventilateurs manuellement ?

Oui, le bouton START/STOP en façade permet de basculer en mode "Local" pour tester le système de ventilation indépendamment de la centrale thermique.

L'unité est-elle compatible avec les réseaux 60 Hz ?

Absolument, la VRT600 est conçue pour fonctionner indifféremment sur des réseaux 50 Hz ou 60 Hz.
