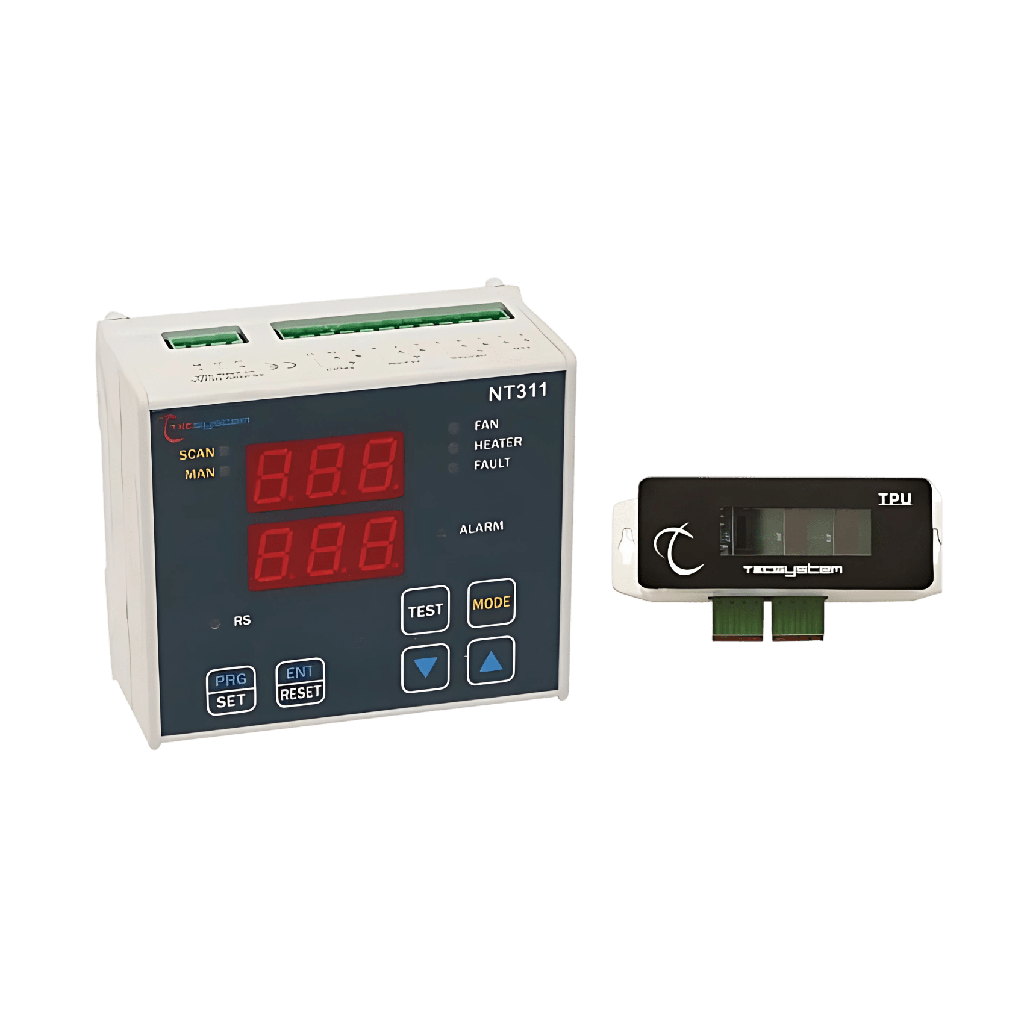

Contrôleur NT311 + TPU

Monitoring Environnemental Complet : Surveille simultanément la température, l'humidité et l'indice de poussière déposée dans les cabines électriques.
Maintenance Prédictive Avancée : Permet d'anticiper les interventions de nettoyage et de maintenance grâce au suivi précis du dépôt de poussière (indice dSt).
Connectivité Intelligente : Disponible en versions avec sorties RS485 Modbus RTU ou Ethernet (Modbus TCP/IP) pour une intégration SCADA totale.
Gestion Climatique Active : Équipé de 4 relais de sortie pour le contrôle direct des ventilateurs (FAN) et des résistances chauffantes (HEATER).
Capteur Déporté Polyvalent : Le capteur TPU inclut également 2 entrées contacts secs pour la surveillance des accès (portes) ou des alarmes inondation.

Le Contrôleur NT311 + TPU de Tecsystem est la solution complète de monitoring environnemental des cabines électriques. Combinant la centrale NT311 (disponible en versions RS485 ou Ethernet) et son capteur déporté TPU, cet ensemble surveille simultanément la température ambiante, le taux d'humidité et l'indice de dépôt de poussière (dSt) à l'intérieur de la cabine. Cette solution de maintenance prédictive permet d'anticiper les interventions de nettoyage et de prévenir les défaillances avant qu'elles ne surviennent.

Surveillance Environnementale Complète

Température ambiante : Mesure de -40°C à +70°C avec seuils haut (TEMP.HI) et bas (TEMP.LO) configurables.
Humidité relative (RH) : Surveillance de 10% à 90% RH avec seuil d'alerte programmable.
Indice de poussière (dSt) : Mesure du dépôt sur 3 capteurs internes, de 6 à 30 dSt — clé pour la maintenance prédictive.
2 Contacts secs : Surveillance des ouvertures de portes (Door 1 et Door 2) ou des alarmes inondation.

Gestion Climatique Active

4 Sorties Relais : ALARM (seuils dépassés), FAULT (défaut capteur), FAN (ventilation) et HEATER (chauffage/déshumidification).
Connectivité : Version RS485 Modbus RTU ou Ethernet Modbus TCP/IP selon la version choisie.
Format Rail DIN : Montage compact sur rail DIN (106,60 × 122 × 53,50 mm).

Caractéristique	Valeur
Alimentation (NT311 ETH)	Valeurs nominales 85-260 Vca-cc 50/60 Hz ; Vcc à polarité réversible
Consommation (NT311 ETH)	3 VA
Entrées (NT311 ETH)	1 entrée capteur TPU (température, poussière et humidité) ; 2 entrées pour contacts NC alarme ouverture porte ; borniers extractibles
Sorties relais (NT311 ETH)	1 relais d'alarme (ALARM) ; 1 relais défaut capteurs ou anomalie (FAULT) ; 1 relais de gestion ventilation (FAN) ; 1 relais de gestion chauffage (HEATER) ; contacts 10A-250 Vca-res COSΦ=1
Communication (NT311 ETH)	Sortie ethernet 10Base T / 100Base-TX Modbus TCP slave ; options version BASIC, version DIGITALE RS485 Modbus
Afficheur (NT311 ETH)	2 afficheurs de 13 mm à 3 chiffres (valeurs mesurées, messages, canaux) ; 2 LED alarmes (ALARM-FAULT) ; 2 LED mode affichage (SCAN-MAN) ; 1 LED FAN ; 1 LED HEATER
Seuils (NT311 ETH)	Température ambiante haute TEMP.HI (10°C à 60°C) ; température ambiante basse TEMP.LO (-25°C à 10°C) ; humidité haute RH (10%RH à 90%RH) ; dépôt de poussière haut DST (10 dSt à 25 dSt)
Grandeurs surveillées (système)	Température -40 à 70 °C ; indice de poussière déposée 6 à 30 dSt ; humidité 10% à 90% RH ; état de 2 contacts secs
Fonctions (NT311 ETH)	Diagnostic défaut capteur ; diagnostic mémoire (Ech) ; fonction Fail Safe relais FAULT ; circuit d'auto-diagnostic ; sélection alarmes portes Door 1-Door 2
Rigidité diélectrique (NT311 ETH)	1500 Vca pendant 1 minute entre relais et alimentation
Température de travail (NT311 ETH)	-20°C à +60°C
Humidité admise (NT311 ETH)	90% sans condensation
Boîtier / IP (NT311 ETH)	Boîtier Blend PC/ABS UL 94_V0 auto-extinguible ; protection IP20
Dimensions (NT311 ETH)	Montage rail DIN 106,60 x 122 x 53,50 mm
Capteur TPU - Entrées/Sorties	1 entrée BUS numérique NT311 (TPU IN) ; 1 sortie BUS numérique capteurs (TPU OUT)
Capteur TPU - Mesures	Capteur interne température (lecture -40°C à 70°C, tolérance 1% +/-1°C) ; capteur interne humidité relative (lecture 0%RH à 90%RH, tolérance +/-5%) ; 3 capteurs internes dépôt de poussière (lecture 6 à 30 dSt, offset +/-2 dSt)
Capteur TPU - Prestations	Température de travail -40°C à +70°C ; humidité 90% sans condensation ; boîtier PC UL 94 HB ; protection IP20
Capteur TPU - Dimensions	110 x 50,1 x 35 mm
Normes	Construction conforme aux normes CE ; protection perturbations électromagnétiques CEI-EN61000-4-4

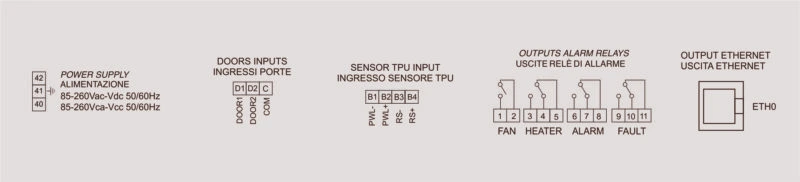

Schéma de connexions électriques

Installations

Montage : dimensions compactes permettant l'installation sur rail DIN.

Raccordement du capteur : le capteur TPU est raccordé à la centrale via un câble PowerLink et une communication numérique.

Raccordement électrique : alimentation auxiliaire universelle protégée par sectionneur et fusible ; raccorder la borne de terre.

Mise en service : mettre sous tension, vérifier la mesure et régler les seuils et temporisations.

Sécurité : déconnecter l'unité avant tout test d'isolement.
