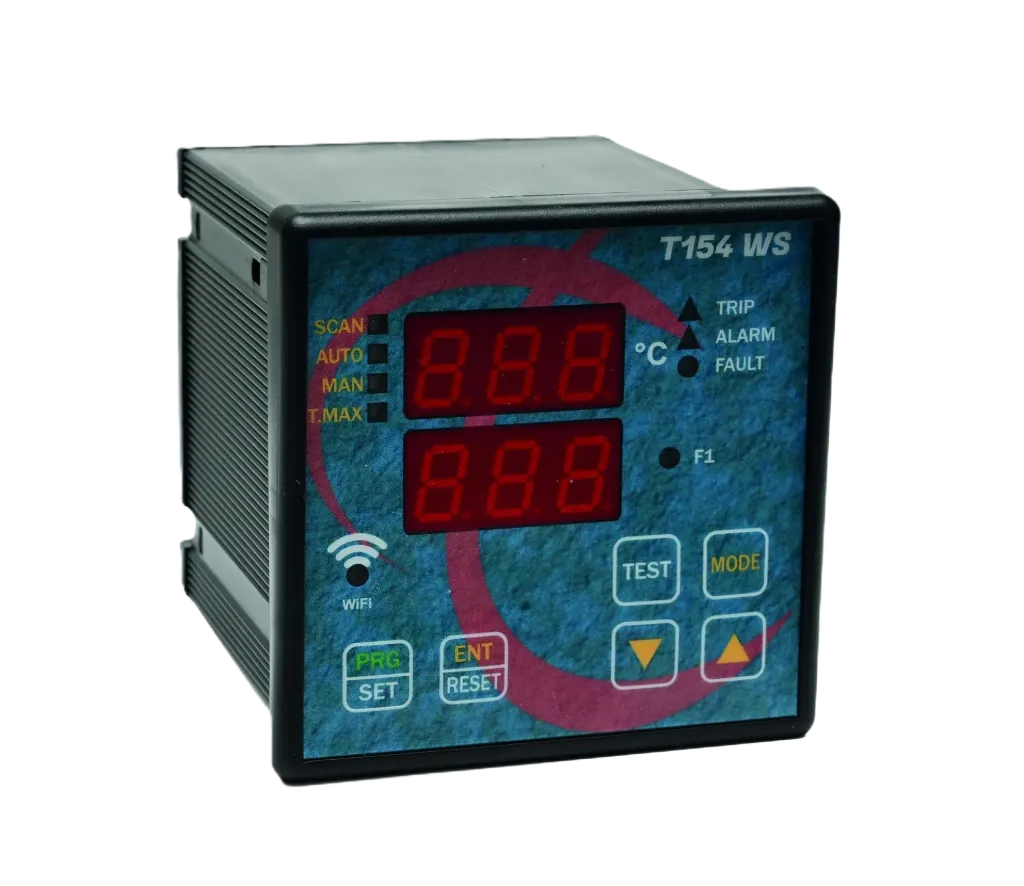

Contrôleur T154 WS

Surveillance Web Intégrée : Accès direct via navigateur (PC/Smartphone) sans logiciel.
Protection Multicanal : 4 entrées PT100 pour une sécurité totale du transformateur.
Connectivité Modbus TCP : Intégration facile dans vos systèmes SCADA.
Robustesse Certifiée : Conforme CE, cULus et RINA pour les environnements sévères.

Demander un devis

Tutoriel : Configurer et utiliser l'interface Web du T154-WS

Une nouvelle dimension pour la protection thermique des transformateurs MT

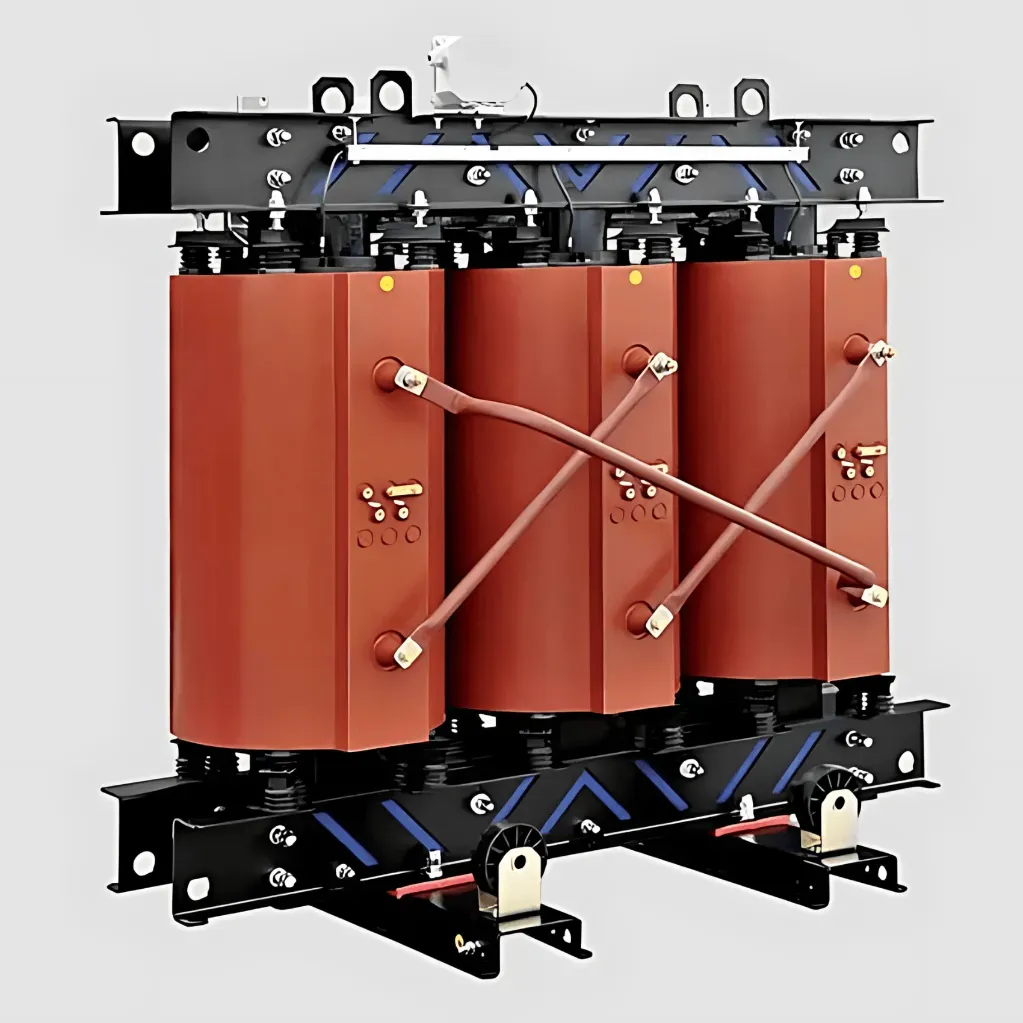

Le T154-WS de Tecsystem n'est pas qu'un simple relais de protection ; c'est le cerveau numérique de votre installation électrique. Basé sur une architecture microcontrôleur de dernière génération, il a été spécifiquement développé pour le contrôle de température des transformateurs de type sec et en résine coulée (MT).

Profitant des avantages de la nouvelle plateforme technologique Tecsystem, ce contrôleur combine un double affichage LED haute visibilité avec une capacité de traitement de données accrue, garantissant une réactivité immédiate face aux anomalies thermiques.

Protection Certifiée et Robustesse Électromagnétique

La sécurité de vos équipements est notre priorité. Le T154-WS assure des niveaux de protection extrêmement élevés contre les interférences électromagnétiques, prévenant ainsi les déclenchements intempestifs. Que votre installation soit soumise à des environnements industriels lourds ou à des climats exigeants, ce contrôleur reste stable et précis.

Alimentation Universelle : Flexibilité totale avec une entrée large plage de 24 à 240 Vac-dc, facilitant l'intégration dans n'importe quel tableau électrique.
Protection Tropicalisée (Optionnelle) : Pour les conditions climatiques extrêmes (humidité élevée, climats tropicaux), nous proposons un revêtement spécial des cartes électroniques pour une longévité maximale.

Connectivité Web Server : Le contrôle au bout des doigts

Contrairement au modèle standard, le T154-WS intègre nativement un serveur Web. Cette fonctionnalité transforme la gestion de maintenance :

Surveillance en temps réel : Visualisez les courbes de température des 3 phases et du noyau depuis votre bureau.
Configuration à distance : Ajustez les seuils d'alarme et de ventilation sans ouvrir l'armoire électrique.
Communication Modbus TCP/IP : Intégration parfaite dans vos systèmes de supervision (SCADA) via le port Ethernet RJ45.

Gestion Complète des Entrées et Sorties

L'unité est configurée pour offrir une vision exhaustive de l'état thermique de votre transformateur :

4 Entrées Pt100 (RTD) : 3 entrées dédiées aux phases du transformateur et une 4ème optionnelle pour surveiller le noyau ou la température ambiante du local.
4 Sorties Relais à contact sec :
- ALARM : Pré-alerte avant surchauffe critique.
- TRIP : Déclenchement de sécurité pour protéger l'isolant du transformateur.
- FAULT : Signalement automatique en cas de défaut de sonde ou d'anomalie interne.
- FAN : Pilotage intelligent du système de ventilation pour optimiser le refroidissement.

Certifications Internationales

Répondant aux exigences mondiales les plus strictes, le T154-WS est disponible (sur demande) avec les certifications :

cULus pour les marchés Nord-Américains (USA / Canada).
RINA pour les applications marines et offshore.
EN50121-5 2017 pour les applications ferroviaires.

Catégorie	Caractéristique	Détails Techniques du T154-WS
Alimentation	Plage de tension	24 à 240 Vac-dc (±10%) 50/60 Hz
	Consommation	< 3.3 VA (Vac) / < 3.3 W (Vdc)
Entrées (Mesure)	Nombre de canaux	4 entrées pour sondes PT100 (RTD)
	Type de connexion	3 fils (compensation de longueur de câble)
	Plage de mesure	-40°C à +200°C (-40°F à +392°F)
	Précision	± 1% de la pleine échelle ± 1 digit
Sorties (Relais)	Relais ALARME	1 contact inverseur (SPDT) 5A - 250Vac
	Relais TRIP (Déclenchement)	1 contact inverseur (SPDT) 5A - 250Vac
	Relais FAULT (Défaut)	1 contact inverseur (SPDT) 5A - 250Vac
	Relais FAN (Ventilation)	1 contact normalement ouvert (SPST) 5A - 250Vac
Communication	Interface réseau	Port RJ45 Ethernet 10/100 Mbps
	Protocole	Modbus TCP/IP, Serveur Web intégré (HTTP)
	Isolation	Jusqu'à 1500 Vrms
Affichage & LED	Type d'écran	2 afficheurs 3 digits LED (7 segments)
	Indicateurs LED	Alarme, Trip, Fault, Fan, Scan, Hold
Construction	Dimensions	100 x 100 mm (profondeur 131 mm)
	Découpe panneau	92 x 92 mm
	Boîtier	Noryl UL 94V-0 (Auto-extinguible)
	Poids	Environ 450 grammes
Protection & Normes	Indice de protection	IP65 (face avant), IP20 (bornier arrière)
	Rigidité diélectrique	2500 Vac pendant 1 minute (entrées vers sorties)
	Certifications	CE, cULus (sur demande), RINA, EN61000-6-2/4
Environnement	Température de service	-20°C à +60°C
	Humidité admise	90% sans condensation

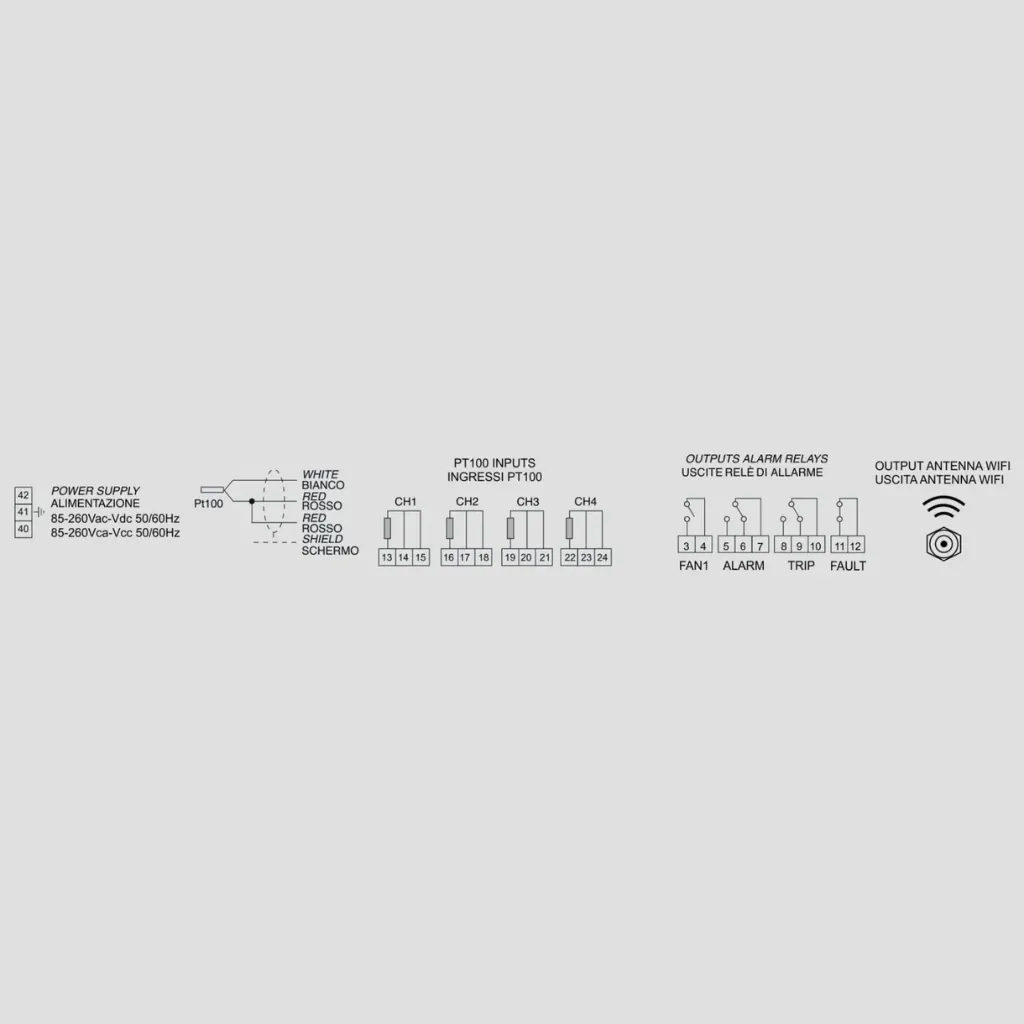

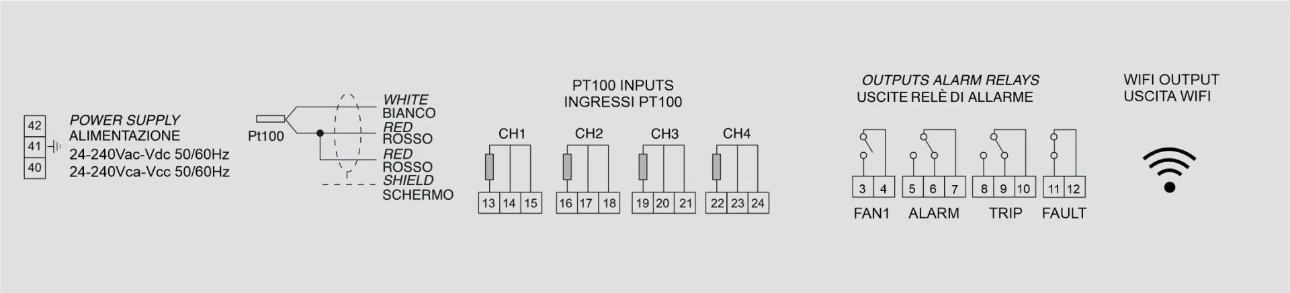

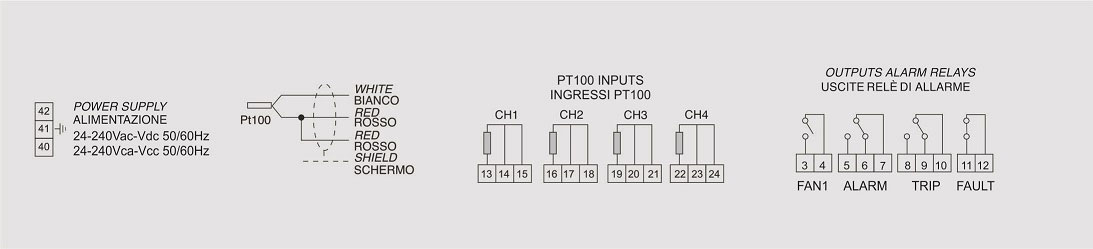

Schéma de connexions électriques

Installations

Installation Simplifiée Le T154-WS s'installe en façade d'armoire (découpe standard 92x92mm).

Note technique : Pour garantir la précision des mesures, utilisez des câbles blindés pour vos sondes PT100 et séparez-les des câbles de puissance.

Fiche technique T154-WS.pdf

Manuel d'utilisation T154-WS.pdf

Certificat de conformité T154-WS.pdf

FAQ - Spécial T154WS

Voici quelques questions fréquentes sur notre T154WS.

Ai-je besoin d'un logiciel spécifique pour le Web Server ?

Non. Une simple adresse IP entrée dans votre navigateur (Chrome, Firefox, Safari) suffit pour accéder à l'interface de contrôle.

Quelle est la différence avec le T154 standard ?

Le T154-WS possède une carte réseau intégrée. Le modèle standard nécessite un module externe pour toute communication à distance.

Peut-on configurer les seuils d'alarme à distance ?

Oui, l'interface web permet de paramétrer les seuils d'alarme et de déclenchement (Trip) en toute sécurité.
