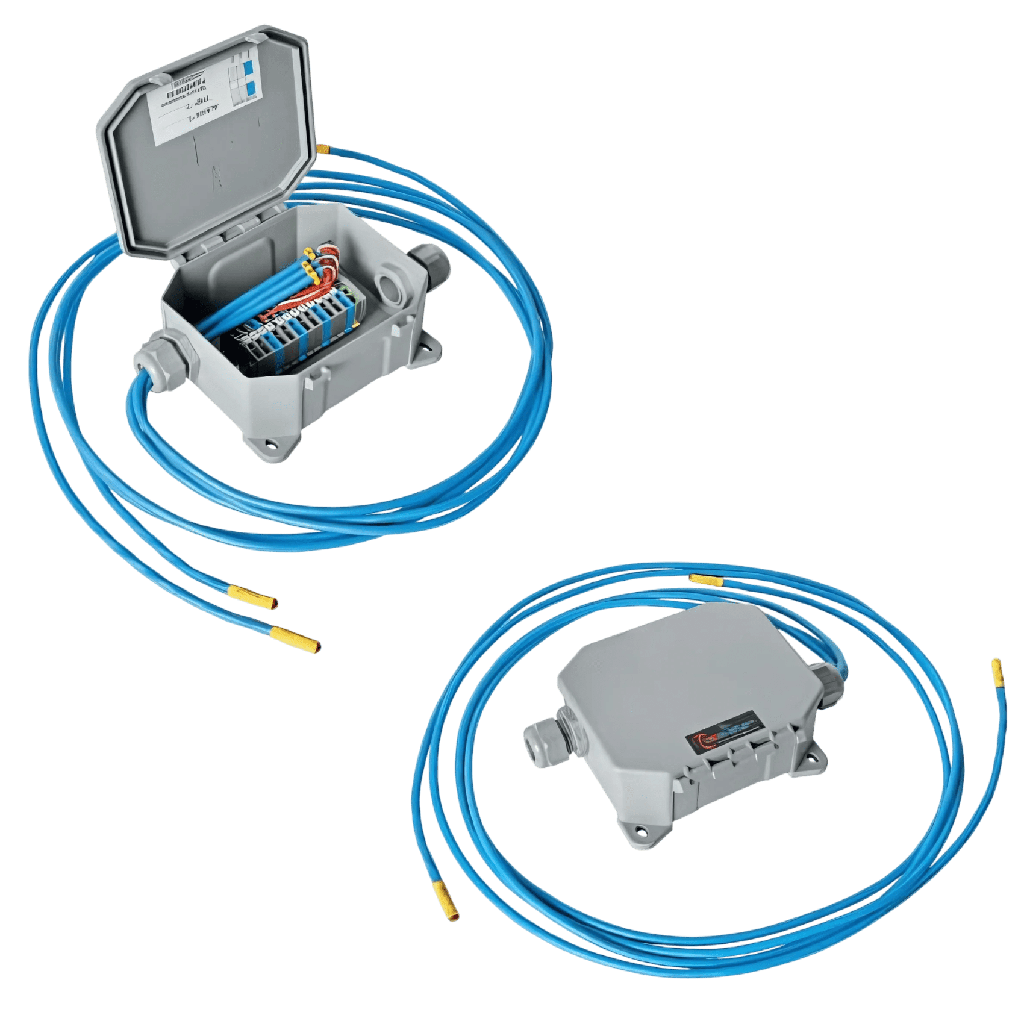

Boîtier de câblage pour capteurs SCS-R 3/4

Boîtier de câblage pour capteurs SCS-R 3/4

Centralisation des Connexions : Permet de regrouper et de connecter proprement jusqu'à 4 sondes Pt100 vers une seule unité de contrôle.
Protection Industrielle Élevée : Boîtier robuste offrant un indice de protection IP66, idéal pour les environnements difficiles.
Compatibilité Polyvalente : Conçu pour fonctionner avec les capteurs Pt100 à 2, 3 ou 4 fils, assurant une flexibilité maximale sur site.
Sécurisation des Signaux : Équipé de presse-étoupes en polyamide (PG7 et PG11) pour maintenir l'étanchéité et la tension des câbles.
Installation Durable : Boîtier en résine de polycarbonate résistant aux UV et auto-extinguible selon la norme UL 94 V2.

Le Boîtier de câblage SCS-R 3/4 de Tecsystem est la solution de centralisation des connexions pour les installations nécessitant le raccordement de 3 ou 4 sondes PT100 vers une seule unité de contrôle. Certifié IP66 et fabriqué en résine polycarbonate autoextinguible (UL 94 V2), il est conçu pour résister aux environnements industriels difficiles (humidité, poussière, projections). Il simplifie considérablement le câblage sur site tout en garantissant l'intégrité et la sécurité des signaux des sondes.

Caractéristiques Techniques

Nombre de capteurs : 3 ou 4 sondes PT100.
Compatibilité fils : 2, 3 ou 4 fils par sonde.
Indice de protection : IP66.
Presse-étoupes : 4 × PG7 (entrées sondes) + 1 × PG11 (sortie centrale), en polyamide.

Caractéristique	Valeur
Nombre de capteurs	3 ou 4 sondes Pt100
Compatibilité fils	2, 3 ou 4 fils par sonde
Matériau	Résine Polycarbonate (PC)
Presse-étoupes	4 x PG7 + 1 x PG11 (Polyamide)
Dimensions	120 x 80 x 55 mm
Bornier	Vis, section max 2,5 mm²
Indice IP	IP66
Résistance feu	UL 94 V2 (Auto-extinguible)
Température de service	-20°C à +80°C

Installation

Montage : fixer le boîtier en orientant les presse-étoupes et les sorties de câble vers le bas pour éviter toute infiltration d'eau.

Étanchéité : vérifier la mise en place correcte du joint du couvercle avant de serrer les vis pour garantir la protection IP66 ; n'utiliser que des presse-étoupes conformes afin d'éviter la condensation interne.

Raccordement : raccorder les 3 ou 4 capteurs sur les borniers internes avec des câbles blindés, séparés des câbles de puissance.

Note technique : une étanchéité défaillante provoque de la condensation et fausse les mesures des sondes.
