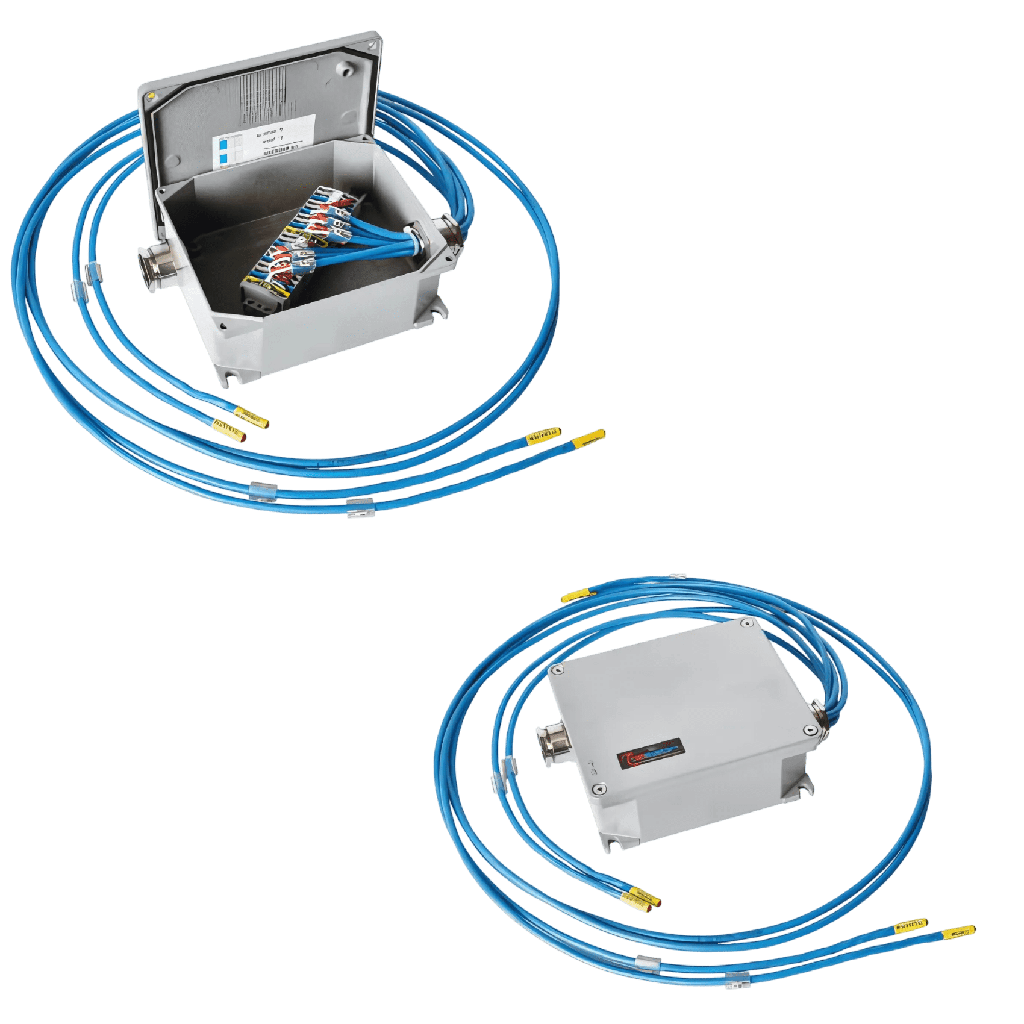

Boîtier de câblage pour capteurs SCS-R 6/8

Boîtier de câblage pour capteurs SCS-R 6/8

Capacité Étendue : Permet la centralisation et le raccordement de 6 à 8 sondes Pt100 vers une seule unité de contrôle.
Étanchéité Maximale : Certifié IP66 pour une protection totale contre les poussières et les jets d'eau puissants, idéal pour l'extérieur.
Conception Haute Résistance : Boîtier en polycarbonate résistant aux rayons UV et auto-extinguible selon la norme UL 94 V2.
Compatibilité Universelle : Supporte les capteurs Pt100 configurés en 2, 3 ou 4 fils pour une flexibilité totale sur site.
Gestion des Câbles Sécurisée : Équipé de 8 presse-étoupes PG7 pour les entrées sondes et d'un PG16 pour la sortie vers la centrale.

La version grande capacité du boîtier SCS-R permet de centraliser le raccordement de 6 à 8 sondes Pt100 vers une seule unité de contrôle. IP66, résistant aux UV, UL 94 V2. Équipé de 8 presse-étoupes PG7 pour les entrées sondes et d'un PG16 pour la sortie vers la centrale.

Caractéristique	Valeur
Nombre de capteurs	6 ou 8 sondes Pt100
Compatibilité fils	2, 3 ou 4 fils par sonde
Matériau	Polycarbonate (PC)
Entrées (Presse-étoupes)	8 x PG7
Sortie (Presse-étoupe)	1 x PG16
Dimensions	160 x 120 x 75 mm
Bornier	Vis, section max 2,5 mm²
Indice IP	IP66
Résistance feu	UL 94 V2 (Auto-extinguible)
Température de service	-20°C à +80°C

Installation

Montage : orienter le boîtier de manière à ce que les câbles sortent vers le bas pour éviter toute infiltration d'eau.

Étanchéité : positionner soigneusement le joint d'étanchéité lors de la fermeture du couvercle ; toute intrusion de liquide peut provoquer des erreurs de lecture ou des courts-circuits sur les lignes de mesure.

Raccordement : raccorder les 6 ou 8 capteurs sur les borniers internes avec des câbles blindés, séparés des câbles de puissance.

Note technique : utiliser des presse-étoupes conformes au diamètre des câbles pour conserver l'indice de protection.
