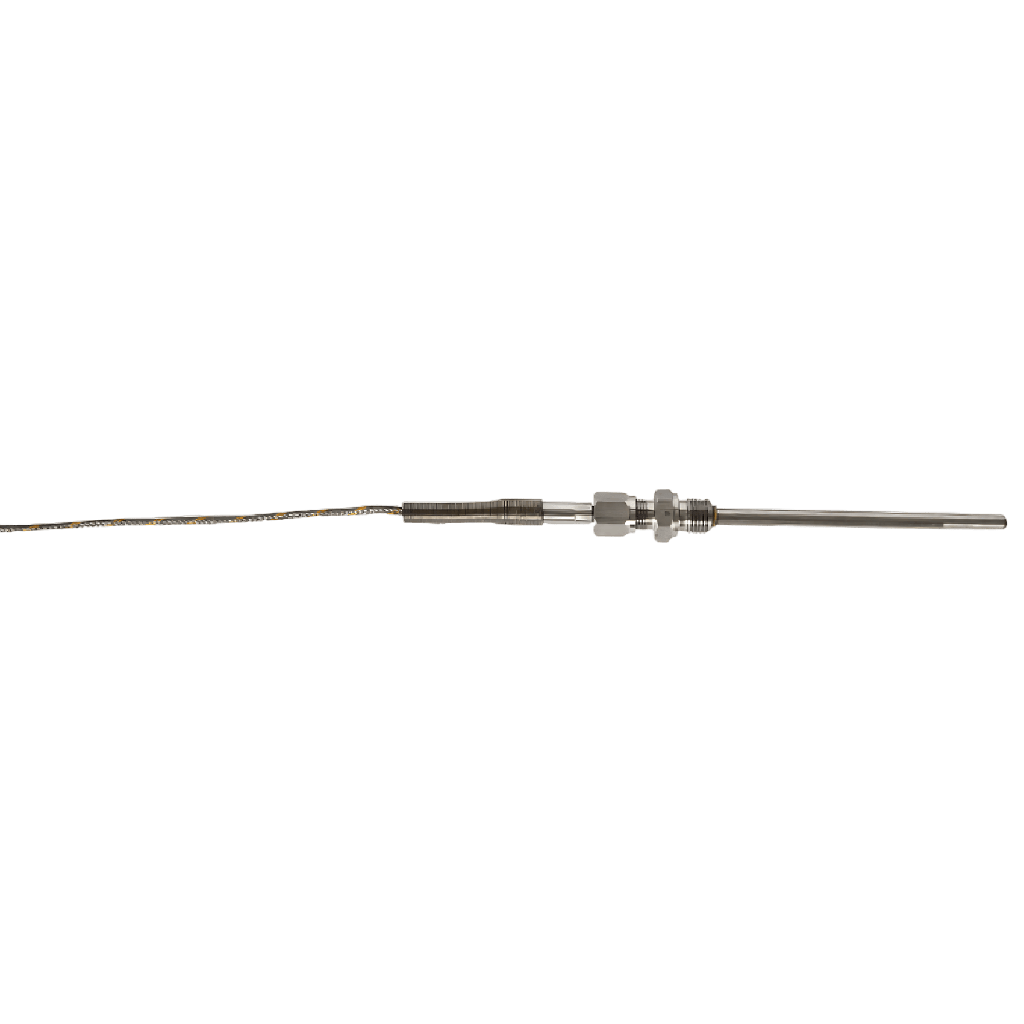

Capteur de température TCK

Haute Résistance Thermique : Spécialement conçue pour supporter des environnements de chaleur extrême avec une température opérationnelle maximale de 750°C.
Précision pour Milieux Industriels : Thermocouple de type K (Cr-Al) idéal pour le relevé précis de température dans les fours industriels.
Conception Robuste en Acier : Équipée d'un stelo (tige) de 6 x 150 mm offrant une excellente durabilité mécanique.
Installation Flexible : Dotée d'un raccord à compression 1/4" Gas pour une fixation étanche et sécurisée.
Câblage Adapté : Inclut un câble compensé de type K (2 x 0,22~mm²) garantissant l'intégrité du signal sur la distance.

La sonde TCK de Tecsystem est un capteur thermocouple de type K haute performance, indispensable pour les applications de surveillance thermique nécessitant une résistance aux très hautes températures. Elle est la solution de référence pour le contrôle précis des fours et des enceintes thermiques industrielles.

Performance en Conditions Extrêmes

Grâce à sa technologie Cr-Al (Chromel-Alumel), le thermocouple TCK peut mesurer des températures atteignant $750^{\circ}C$. Cette capacité en fait un outil robuste pour les processus de traitement thermique où les sondes classiques comme les Pt100 atteindraient leurs limites.

Conception et Modularité

Le capteur est protégé par une enveloppe métallique (stelo) de 6 mm de diamètre et 150 mm de longueur, assurant une protection efficace contre les agressions du milieu. Pour répondre à toutes les contraintes d'espace, la sonde est disponible en deux versions géométriques : une version droite (Type A) et une version coudée à $90^{\circ}$ (Type B).

Fiabilité du Signal

La précision de la mesure est préservée grâce à l'utilisation d'un câble compensé spécifique de $0,22~mm^{2}$. Ce câble est essentiel pour éviter les dérives de mesure dues aux variations de température aux points de connexion, assurant ainsi une transmission fidèle des données vers vos unités de régulation.

Catégorie	Caractéristique	Détails Techniques
Capteur	Type	Thermocouple Type K (Cr-Al)
Thermique	Température maximale	750°C
Mécanique	Dimensions stelo	Ø6 x 150 mm
	Raccord	Compression 1/4" Gas
	Formes disponibles	Droit (Type A) ou coudé 90° (Type B)
Câblage	Type de câble	Compensé type K (2 x 0,22~mm²)
	Isolation	Oui

Installations

Fixation : Utilisez le raccord à compression $1/4^{\prime\prime}$ Gas pour assurer une insertion stable de la tige dans la paroi du four.

Choix de la version : Sélectionnez la version droite ou à $90^{\circ}$ en fonction de l'encombrement extérieur de votre machine pour éviter toute contrainte excessive sur le câble.

Raccordement : Veillez à respecter la polarité spécifique des câbles thermocouples lors de la connexion à votre interface de mesure.

Note technique : Pour garantir une durée de vie optimale, évitez tout choc mécanique direct sur le stelo de 6 mm lors de l'insertion dans le raccord à compression. Un serrage excessif du raccord peut également déformer la gaine de protection du capteur.

Fiche technique 1SN0216.pdf

FAQ - Spécial Sonde TCK

Voici quelques questions fréquentes sur notre Sonde TCK.

Dans quels types d'applications utilise-t-on la sonde TCK ?

Elle est principalement utilisée pour le relevé de température dans les fours industriels et les procédés à haute chaleur.

Quelle est la différence entre le Type A et le Type B ?

Le Type A est un modèle droit standard, tandis que le Type B présente un coude à 90°, facilitant l'installation dans des espaces restreints ou des conduits spécifiques.

Peut-on utiliser cette sonde pour des températures supérieures à 750°C

Non, la température maximale opérationnelle certifiée pour ce modèle est de 750°C. Au-delà, l'intégrité du capteur n'est plus garantie.

Le câble peut-il être rallongé avec n'importe quel fil électrique ?

Non, pour les thermocouples de type K, il est impératif d'utiliser un câble compensé de type K pour maintenir la précision de la mesure.
