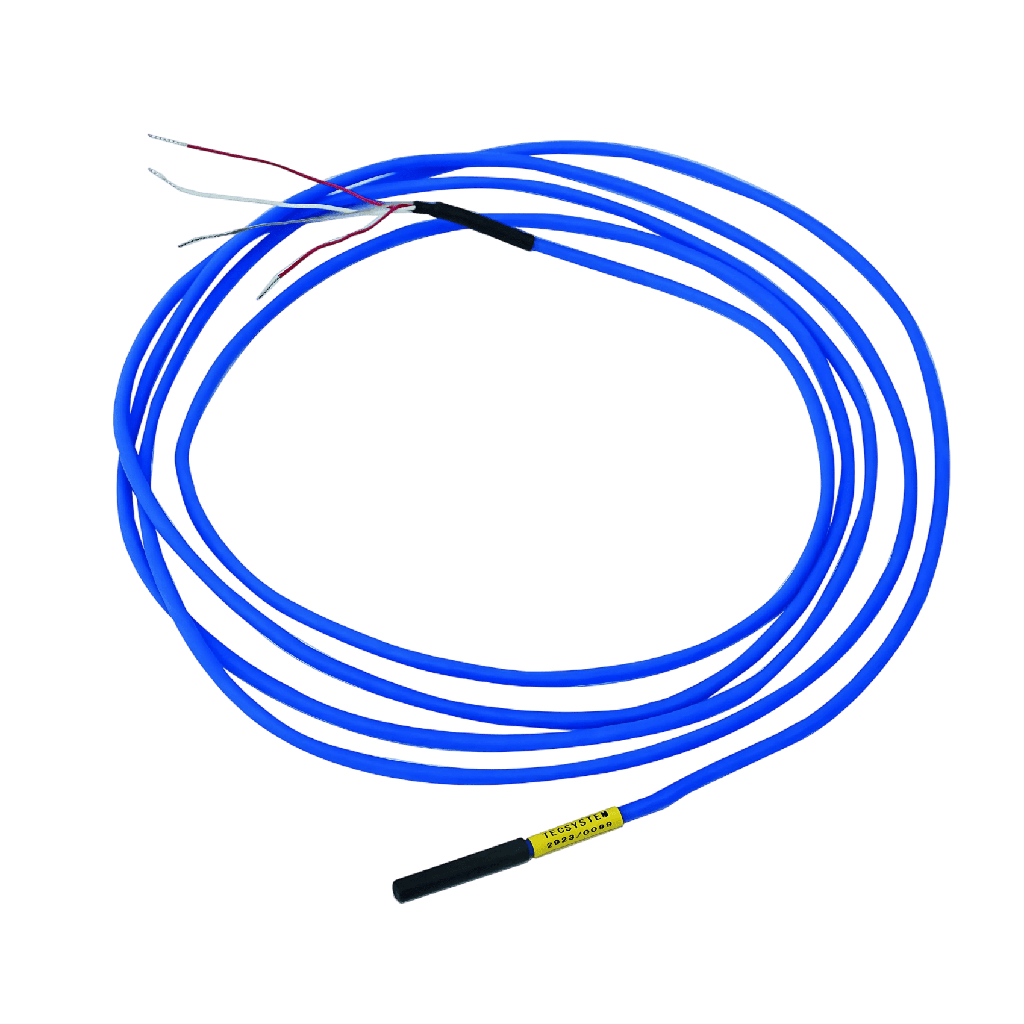

Capteur de température PTSW

Précision de Mesure Certifiée : Sonde de type Pt100 conforme à la norme EN 60751, garantissant une lecture thermique fiable et précise.
Résistance aux Températures Extrêmes : Conçue pour une utilisation continue entre -40°C et +200°C, avec une tolérance allant jusqu'à +220°C sur de courtes périodes.
Technologie 3 Fils : Intègre un système de connexion à 3 fils permettant de compenser la résistance du câble pour une précision accrue sur de longues distances.
Isolation Haute Performance : Équipée d'une protection en polymère fluoré FEP et d'une gaine en silicone bleu, offrant une excellente tenue diélectrique et chimique.
Adaptabilité Mécanique : Disponible en plusieurs longueurs de câble (de 2,5 m à 6 m) pour s'adapter à toutes les dimensions de transformateurs.

La sonde PTSW de Tecsystem est un capteur thermique de haute précision, spécifiquement développé pour la surveillance des points chauds dans les transformateurs de type résine ou secs. En tant qu'élément sensible du système de protection, elle transforme les variations thermiques en signal électrique interprétable par vos centrales de contrôle.

Une Conception Robuste pour l'Industrie

Chaque sonde PTSW est construite pour supporter les contraintes sévères des environnements électriques. Le capteur est encapsulé dans un tube en laiton (diamètre 8 mm) qui assure une excellente conductivité thermique tout en protégeant l'élément sensible Pt100. L'utilisation de matériaux haut de gamme comme le silicone et le FEP pour le câblage garantit que la sonde reste opérationnelle même sous des cycles thermiques intenses.

Précision et Compensation de Ligne

L'innovation majeure de la série PTSW réside dans sa configuration à 3 fils. Cette architecture est cruciale pour les installations professionnelles car elle permet à l'unité de contrôle d'annuler l'erreur de mesure induite par la longueur du câble. Que votre centrale soit à 2 ou 5 mètres du capteur, la température affichée reste celle réelle du bobinage.

Fiabilité et Sécurité

Testée pour une rigidité diélectrique allant jusqu'à 5 kVac pendant une minute, la sonde PTSW offre une isolation galvanique de premier ordre. Cette sécurité prévient tout risque de retour de tension vers vos unités de contrôle en cas de défaut sur le transformateur, assurant ainsi la pérennité de votre installation de surveillance.

Catégorie	Caractéristique	Détails Techniques (Sonde PTSW)
Capteur	Type de sonde	RTD Pt100 (3 fils)
	Norme de référence	EN 60751
Électrique	Rigidité diélectrique	2,5 kVac ou 5 kVac (pendant 1 min)
	Tension d'exercice	300 V
Isolation	Câble interne	Conducteurs isolés en FEP
	Gaine externe	Gomme silicone (Bleue)
	Protection capteur	Tube laiton Ø 8 x 40 mm
Environnement	Température de travail	-40°C à +200°C
	Pic de température	+220°C (courte durée)
Variantes	Longueurs disponibles	2,5m (1SN0409), 3m, 4m, 5m, 6m

Installations

Positionnement : Le tube en laiton contenant le capteur doit être inséré au cœur du bobinage, là où la température est la plus élevée (point chaud).

Raccordement : Respectez le code couleur lors de la connexion à votre centrale Tecsystem (généralement deux fils rouges et un fil blanc).

Protection mécanique : Veillez à ne pas pincer ou écraser le câble en silicone lors du passage dans les goulottes de l'armoire électrique.

Note technique : Pour garantir une isolation optimale, la sonde PTSW a été testée avec une rigidité diélectrique de 5 kVac pendant 60 secondes. Assurez-vous que le câble ne touche pas de parties métalliques tranchantes qui pourraient percer la gaine en silicone au fil du temps sous l'effet des vibrations.

Fiche technique 1SN0409.pdf

FAQ - Spécial Sonde PTSW

Voici quelques questions fréquentes sur notre Sonde PTSW.

Quelle est la différence entre une sonde 2 fils et cette version 3 fils ?

La version 3 fils (PTSW) permet de compenser automatiquement la résistance électrique du câble, ce qui évite de fausser la mesure de température, surtout si le câble est long.

La sonde peut-elle être installée directement dans l'huile ?

Bien que résistante, la série PTSW est principalement optimisée pour les transformateurs secs ou encapsulés dans la résine.

Que signifie la protection FEP/Silicone ?

Il s'agit d'une double barrière protectrice : le FEP isole électriquement chaque fil, tandis que la silicone bleue protège l'ensemble du câble contre la chaleur et les agressions chimiques.

Puis-je couper le câble de la sonde pour le raccourcir ?

Il est déconseillé de couper le câble car cela modifie la résistance calibrée. Il est préférable d'enrouler le surplus proprement ou de choisir la longueur adaptée (de 2,5 m à 6 m) dès la commande.
