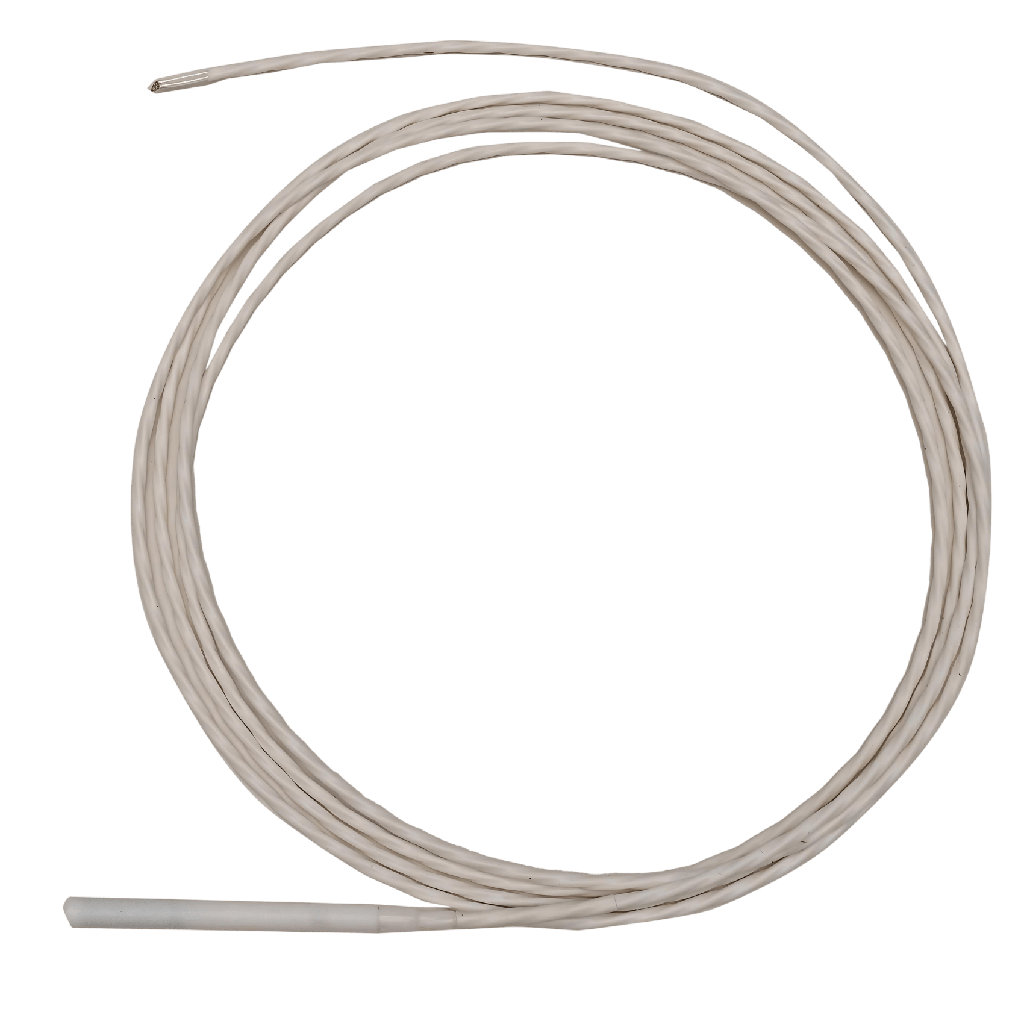

Capteur de température en PTFEW

Précision de Classe A : Équipée d'un élément RTD Pt100 (100 Ω à 0°C certifié Classe A pour une mesure thermique de haute précision.
Résistance aux Températures Extrêmes : Matériau haute performance permettant un fonctionnement stable jusqu'à une température maximale de 220°C.
Isolation Diélectrique Exceptionnelle : Capacité d'isolation renforcée testée à 30 kVac entre les conducteurs et le puntale (tête de sonde).
Technologie 3 Fils : Configuration à 3 conducteurs (Blanc, Transparent, Transparent) pour une compensation parfaite de la résistance de ligne sur de longues distances.
Conception Torsadée Anti-Interférences : Conducteurs torsadés sous gaine pour réduire l'impact des bruits électromagnétiques sur le signal de mesure.

Contactez-nous

La sonde PTFEW de Tecsystem est la solution de détection thermique ultime pour les environnements de haute puissance. Conçue spécifiquement pour les transformateurs de type sec ou résine, elle offre une barrière de protection supérieure grâce à ses propriétés d'isolation hors normes.

Sécurité et Haute Tension

Ce qui distingue la sonde PTFEW est sa capacité à résister à des tests de rigidité diélectrique allant jusqu'à 30 kVac. Cette caractéristique est cruciale dans les installations où les risques d'arcs électriques sont présents, garantissant qu'aucune surtension ne puisse atteindre l'unité de contrôle électronique.

Précision Métrologique Supérieure

Grâce à son capteur de Classe A, la sonde PTFEW assure une lecture de température extrêmement fiable. Sa structure à 3 fils permet aux centrales de mesure Tecsystem d'éliminer l'erreur induite par la longueur du câble, assurant ainsi une surveillance précise du point chaud (hot spot) du bobinage.

Matériaux et Durabilité

Entièrement isolée en PTFE (Téflon), la sonde est immunisée contre les agressions chimiques, l'humidité et les cycles thermiques intenses. Avec un diamètre extérieur de seulement 5,5 mm, elle s'intègre facilement dans les conduits de ventilation ou les espaces restreints des transformateurs sans perturber le refroidissement.

Catégorie	Caractéristique	Détails Techniques (Sonde PTFEW)
Capteur	Type de sonde	RTD Pt100 (100 Ω à 0°C)
	Classe de précision	Classe A
Électrique	Connexion	3 fils (1 Blanc / 2 Transparents)
	Rigidité diélectrique	30 kVac (entre cond. et pointe PTFEW)
	Section conducteurs	3 x 0,38~mm²
Matériaux	Isolation / Gaine	PTFE (Téflon)
	Structure câble	Conducteurs torsadés
Physique	Diamètre extérieur	5,5 mm (+/- 0,2)
	Couleur gaine	Blanc
Environnement	Température max de travail	+220°C

Installations

Positionnement : Placez la tête de la sonde au point le plus critique du transformateur. Sa gaine blanche en PTFE facilite l'identification visuelle lors de la maintenance.

Raccordement : Utilisez les deux fils transparents pour la boucle de compensation. Assurez-vous que les borniers de l'unité de contrôle sont serrés au couple recommandé pour éviter toute résistance de contact.

Manipulation : Ne pas tirer violemment sur le câble lors de l'insertion dans les bobinages pour préserver l'intégrité de la jonction entre le capteur et les fils torsadés.

Note technique : La rigidité diélectrique de 30 kVac est garantie par la qualité du Téflon utilisé. Pour maintenir ce niveau de sécurité, veillez à ce que la gaine ne soit pas entaillée ou endommagée par des rebords métalliques tranchants lors de la mise en œuvre.

Fiche technique 1SN0456.pdf

FAQ - Spécial Sonde PTFEW

Voici quelques questions fréquentes sur notre Sonde PTFEW.

Pourquoi la sonde PTFEW est-elle plus chère que la PTSW standard ?

La PTFEW offre une précision supérieure (Classe A) et surtout une isolation diélectrique de 30 kVac, contre 5 kVac pour les modèles standards, ce qui en fait la référence pour la haute sécurité.

Comment identifier les fils pour le branchement ?

Le câble contient 3 fils : un blanc et deux transparents. Les deux fils transparents sont connectés au même côté de la résistance Pt100 pour permettre la compensation de ligne par la centrale.

Quelle est la température maximale que la sonde peut supporter ?

La sonde est certifiée pour une température de fonctionnement continue allant jusqu'à 220°C

Le câble peut-il être utilisé en extérieur ?

Le matériau PTFE est extrêmement résistant aux UV et aux intempéries, mais cette sonde est principalement conçue pour être logée à l'intérieur des enroulements de transformateurs.
