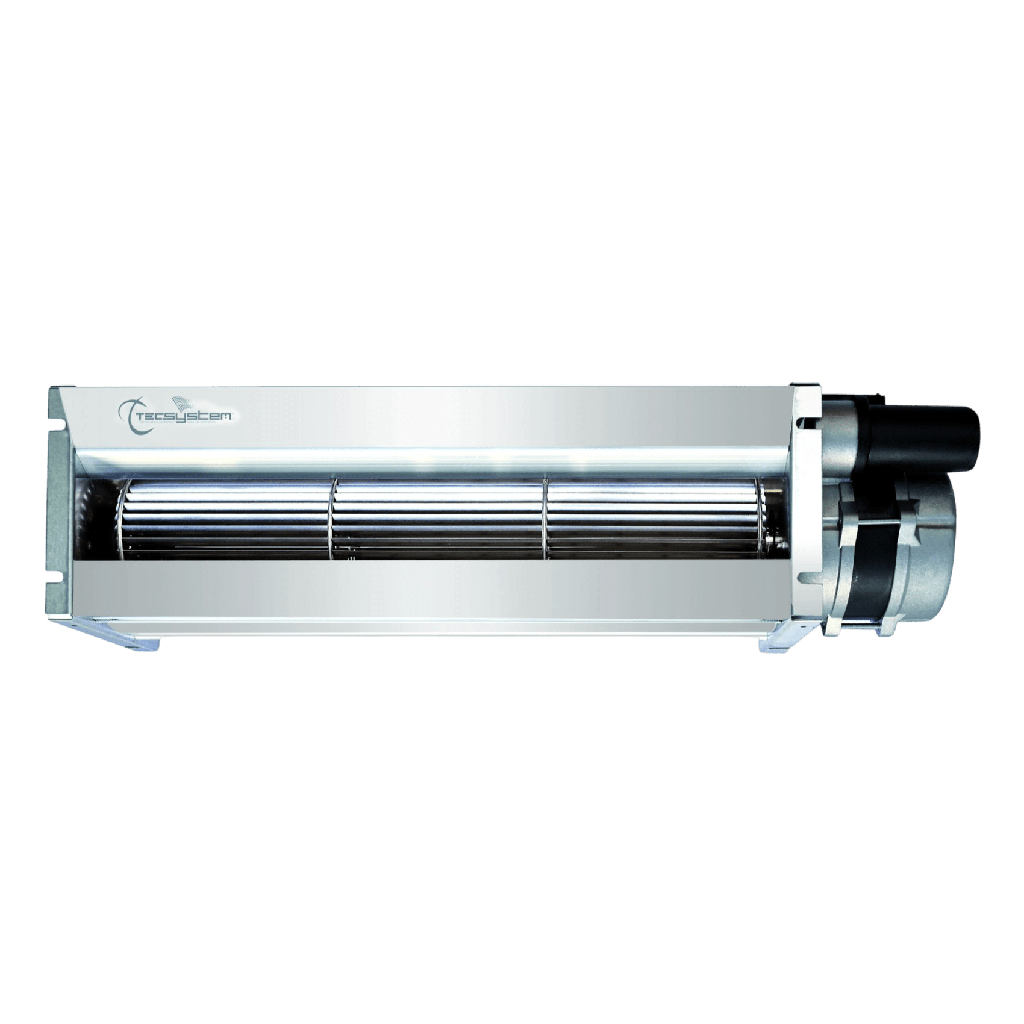

TG360

Puissance de Refroidissement Industrielle : Débit d'air massif de 800 m³/h pour une régulation thermique rapide des transformateurs de forte puissance.
Haute Vitesse de Rotation : Moteur performant de 2710 RPM garantissant une pression statique efficace contre les points chauds.
Format Large XL : Turbine de 360 mm de longueur permettant de couvrir une large zone de refroidissement sur les bobinages.
Conception Haute Qualité : Structure robuste intégrant des roulements à billes de précision (type 608-2Z) pour un fonctionnement continu.
Fiabilité Certifiée : Conforme aux normes CE (EMC et LVD) avec une classe d'isolement B pour une sécurité opérationnelle totale.

Le TG360 (Réf. 1VN0010) est le modèle intermédiaire à haut rendement de la série tangentielle TG de Tecsystem. Conçu pour le refroidissement forcé des transformateurs de type sec et en résine, il offre une capacité d'extraction d'air de 800 m³/h, ce qui en fait l'allié indispensable des installations électriques soumises à de fortes charges.

Performance et Couverture Thermique

Grâce à sa turbine de 360 mm de long, le TG360 assure une distribution du flux d'air sur une surface étendue, évitant ainsi la formation de zones de chaleur critiques sur les colonnes du transformateur. Sa vitesse de rotation de 2710 RPM permet un renouvellement d'air dynamique, optimisant le rendement global de votre poste de transformation.

Robustesse et Composants de Précision

La durabilité du TG360 repose sur une sélection rigoureuse de ses composants mécaniques. Il est équipé de roulements à billes de haute qualité (608-2Z) et d'un clapet (flapper) optimisant la direction du flux. Cette architecture technique permet de réduire les vibrations et de prolonger les cycles de vie du moteur, même dans des conditions de service intensif.

Sécurité et Conformité

Entièrement conforme aux directives européennes 2014/30/UE (EMC) et 2014/35/UE (LVD), le TG360 garantit une intégration sécurisée dans vos tableaux et armoires. Sa classe d'isolement B et sa conformité à la norme EN 60204-1 en font un produit fiable répondant aux exigences les plus strictes du secteur industriel.

Catégorie	Caractéristique	Détails Techniques du TG360
Alimentation	Tension nominale	230 Vac (±10%)
	Fréquence	50 Hz (60 Hz sur demande)
	Courant / Puissance	0,45 A / 95 W
Performance	Débit d'air (Air flow)	800 m³/h
	Vitesse de rotation	2710 RPM
Construction	Diamètre turbine	80 mm
	Longueur turbine	376 mm
	Longueur totale	408 mm
	Entraxe fixation	394 mm
Protection	Classe d'isolement	B
	Roulements	À billes (type 608-2Z)
	Indice de protection	IPX0 (IP44 sur demande)
Normes	Certifications	CE (EN 61000, EN 60204-1)
	Matériaux	Acier galvanisé et aluminium

Installations

Fixation mécanique : Utilisez les points de fixation prévus sur le support (entraxe 394 mm). Assurez-vous que le support est rigide pour éviter les résonances acoustiques.

Note technique : Pour un refroidissement optimal, installez le ventilateur au plus près de la base des bobinages du transformateur. Veillez à ce que le sens du flux d'air (indiqué sur le boîtier) soit dirigé vers le haut, à travers les canaux de refroidissement.

Fiche technique serie TG.pdf

Manuel d'utilisation serie TG.pdf

Dessin technique TG360.pdf

Certificat de conformité TG360.pdf

FAQ - Spécial TG360

Voici quelques questions fréquentes sur notre TG360.

Quelle est la différence entre le TG360 et le TG180 ?

Le TG360 possède une turbine deux fois plus longue (376 mm contre 196 mm), ce qui lui permet de doubler presque le débit d'air (800 m³/h contre 460 m³/h) pour les transformateurs plus imposants.

Le TG360 est-il livré avec un câble ?

Oui, comme toute la série TG, ce modèle inclut le câble d'alimentation pour faciliter le raccordement direct aux centrales thermométriques.

Peut-on l'installer en position verticale ?

Pour garantir la longévité des roulements et l'équilibrage de la turbine de 360 mm, il est fortement recommandé de l'installer horizontalement.

Comment nettoyer la turbine en cas de poussière ?

Utilisez un jet d'air comprimé sec. N'utilisez jamais de solvants ou de liquides qui pourraient endommager le bobinage ou les roulements.
