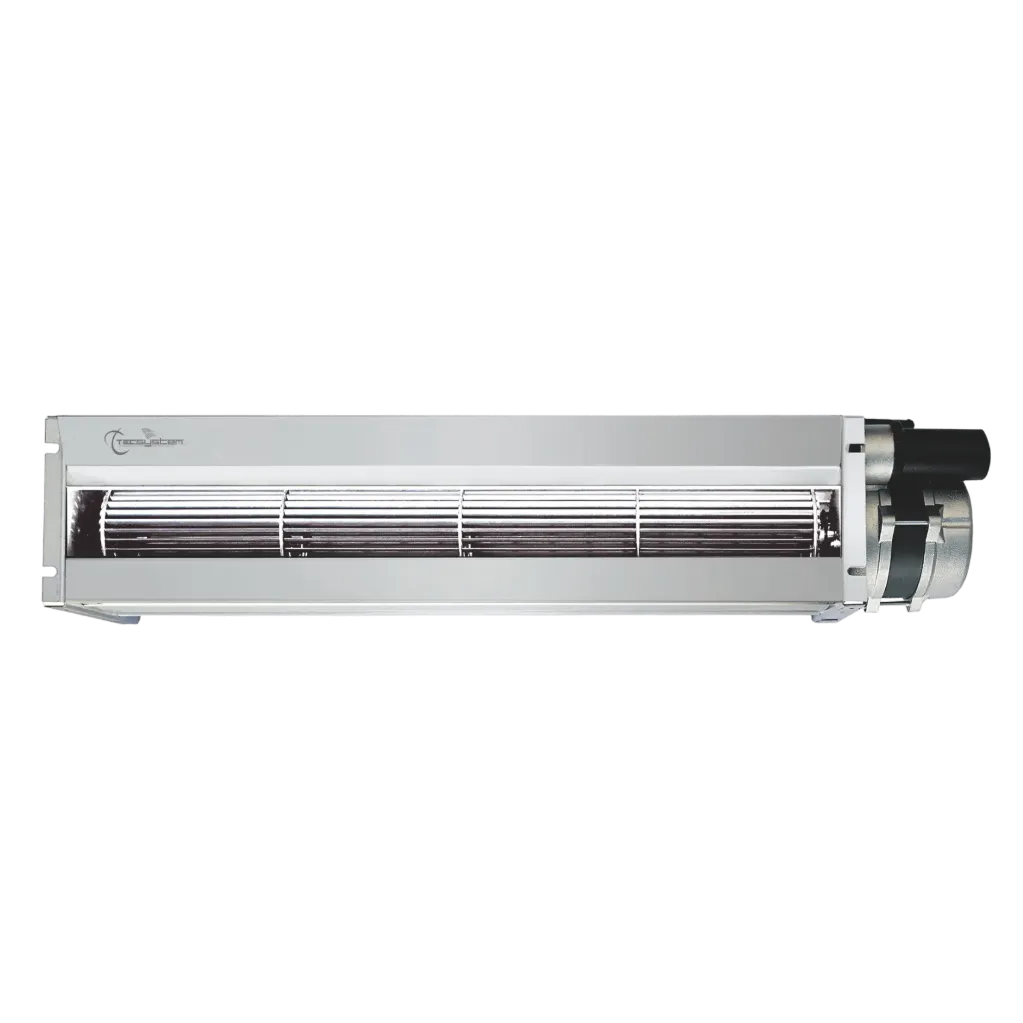

TG500

Performance de refroidissement : Débit d'air élevé de 1000 m³/h, idéal pour la dissipation thermique des transformateurs de forte puissance.
Conception compacte : Ventilateur tangentiel (cross-flow) permettant un flux d'air uniforme sur toute la longueur des bobinages.
Construction robuste : Structure en aluminium et acier conçue pour un fonctionnement continu en milieu industriel.
Efficacité énergétique : Faible consommation électrique (120W) pour une vitesse de rotation de 2600 RPM.
Installation prête à l'emploi : Livré avec son câble d'alimentation pour une mise en service rapide.
Haute fiabilité : Isolation de classe B, garantissant une durabilité optimale même sous des charges thermiques importantes.

Le ventilateur TG500 (réf. 1VN0062) de la série TG de Tecsystem est la solution de refroidissement la plus puissante de sa gamme. Spécialement conçu pour les transformateurs de type sec (enrobés ou imprégnés), ce ventilateur tangentiel assure une évacuation efficace de la chaleur, permettant ainsi d'optimiser les performances et d'augmenter la durée de vie de vos équipements électriques.

Un flux d'air laminaire et puissant

Grâce à sa technologie tangentielle, le TG500 génère un rideau d'air large et uniforme de 516 mm. Contrairement aux ventilateurs axiaux classiques, il évite les points chauds en couvrant une surface de refroidissement bien plus vaste, ce qui est crucial pour maintenir l'équilibre thermique des colonnes du transformateur.

Conçu pour l'endurance industrielle

Doté d'une vitesse de rotation de 2600 tr/min, le TG500 délivre un débit impressionnant de 1000 m³/h tout en maintenant un niveau de vibration minimal. Sa fabrication robuste et sa conformité aux normes européennes (CE) en font un composant de choix pour les constructeurs de transformateurs et les responsables de maintenance exigeants.

Polyvalence et Options

Bien que la version standard fonctionne en 230V / 50Hz, la série TG est hautement adaptable. Sur demande, le TG500 peut être fourni en versions 60 Hz, avec un indice de protection IP44 ou encore avec la certification UL pour les marchés nord-américains.

Catégorie	Caractéristique	Détails Techniques du TG500
Alimentation	Tension / Fréquence	230 Vac - 50 Hz
	Puissance absorbée	120 W
	Courant nominal	0.54 A
Performances	Débit d'air	1000 m³/h
	Vitesse de rotation	2600 RPM
Construction	Matériau turbine	Aluminium
	Diamètre turbine (Ø)	80 mm
	Longueur utile (A)	516 mm
	Longueur totale (B)	548 mm
Isolation	Classe d'isolation	Classe B
Conformité	Certifications	CE, RoHS, ErP

Installations

Le TG500 se fixe généralement sur le châssis inférieur ou les barres de support du transformateur. Il dispose de trous de fixation sur ses flasques latéraux. Pour une efficacité maximale, la sortie d'air doit être orientée directement vers les canaux de ventilation entre les enroulements BT et HT.

Note technique : Respectez impérativement la tension d'alimentation de 230V (50Hz). Un mauvais couplage ou l'utilisation d'une fréquence non adaptée (60Hz sur un modèle 50Hz) peut entraîner une surchauffe du moteur.

Attention : Avant toute intervention de maintenance ou nettoyage de la turbine, assurez-vous que l'alimentation est coupée. La turbine doit être nettoyée périodiquement pour éviter tout déséquilibre lié à l'accumulation de poussière.

Fiche technique TG500.pdf

Manuel d'utilisation TG500.pdf

Dessin technique TG500.pdf

Certificat de conformité TG500.pdf

FAQ - Spécial TG500 ?

Voici quelques questions fréquentes sur notre TG500.

Quelle est la différence entre un ventilateur tangentiel et un ventilateur axial ?

Le ventilateur tangentiel (comme le TG500) produit un flux d'air large et plat, idéal pour refroidir des surfaces rectangulaires comme les bobinages, alors que l'axial concentre l'air sur un point central.

Le câble de connexion est-il inclus ?

Oui, tous les ventilateurs de la série TG sont livrés avec leur câble d'alimentation déjà raccordé.

Peut-on réguler la vitesse du ventilateur ?

Oui, le TG500 peut être piloté par une unité de contrôle Tecsystem (comme la NT935) pour s'activer uniquement lorsque les seuils de température sont atteints, optimisant ainsi sa durée de vie.

Existe-t-il une version pour les climats humides ?

Oui, une version avec protection IP44 est disponible sur demande pour les environnements plus sévères.
