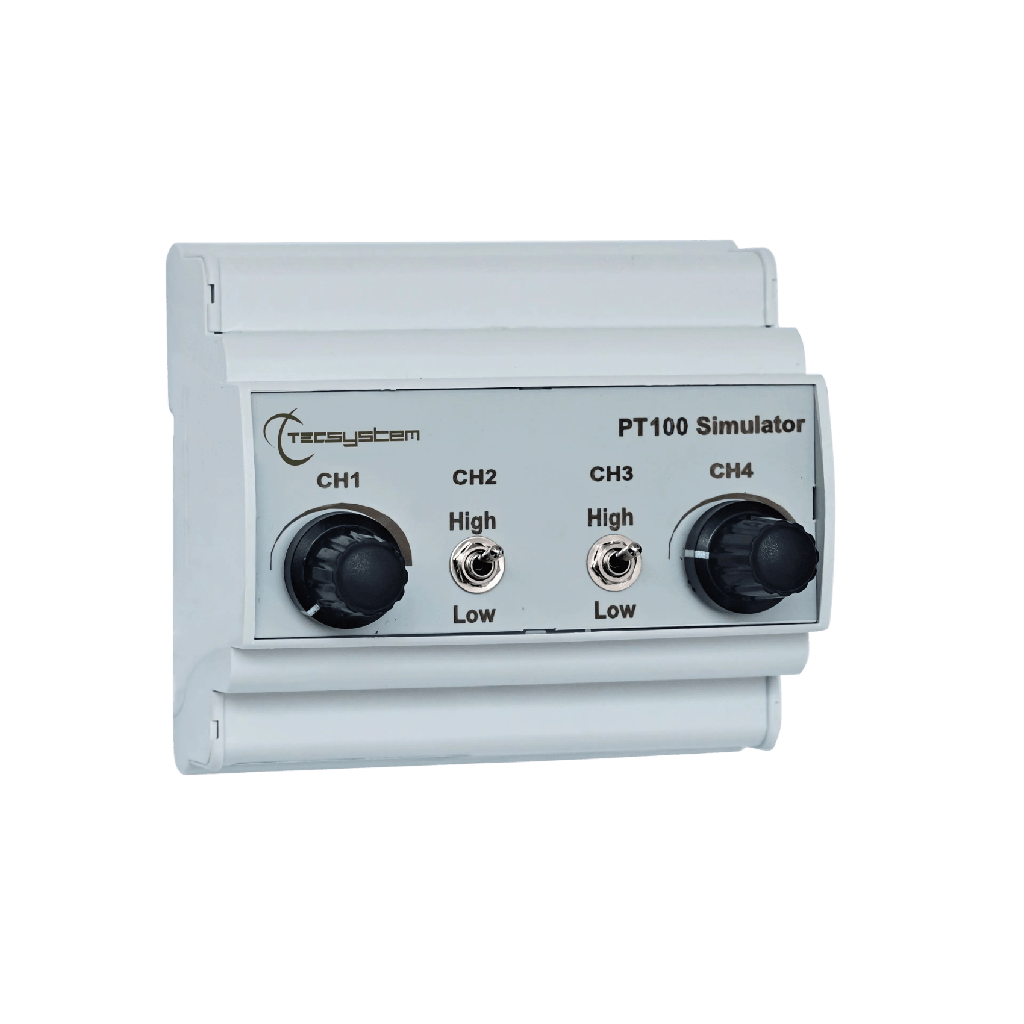

Simulateur Pt100

Vérification de Précision : Permet de tester le bon fonctionnement des unités de contrôle sans avoir besoin de manipuler les sondes réelles.
Simulation Multi-canaux : Équipé de sorties pour simuler 4 canaux Pt100 (2 réglables et 2 fixes).
Diagnostic de Pannes : Capable de simuler des défauts de sondes comme le court-circuit ou le circuit ouvert (Fcc ou Foc).
Réglage Intuitif : Utilisation de potentiomètres et d'interrupteurs à bascule pour varier les températures simulées de 0°C à 266°C.
Plug & Play : Livré avec un bornier de 12 pôles (pas de 3.81 ou 5) et un câble de 60 cm pour une connexion directe et rapide.

Le Simulateur Pt100 de Tecsystem est un outil de diagnostic et de validation indispensable pour les techniciens chargés de la mise en service ou de la maintenance des centrales de protection thermique. Sans manipuler les sondes réelles du transformateur, il permet de simuler les signaux de 4 canaux PT100 indépendants et de vérifier le bon fonctionnement de tous les relais et seuils d'alarme de l'unité de contrôle. Compact et prêt à l'emploi, il se connecte directement sur le bornier de la centrale.

Simulation et Diagnostic

4 canaux PT100 : 2 canaux réglables (CH1 et CH4) via potentiomètre de 0°C à 266°C et 2 canaux fixes (CH2 : 48°C / CH3 : 124°C).
Simulation de défauts : Court-circuit de sonde (Fcc) et circuit ouvert (Foc) pour tester les relais de défaut FAULT.
Connexion directe : Bornier 12 pôles (pas 3,81 ou 5) avec câble de 60 cm fourni.

Caractéristiques Techniques

Boîtier : Blend PC/ABS autoextinguible UL 94V0, dimensions 106 × 95 mm.
Température de travail : -20°C à +60°C, humidité max 90%.

Caractéristique	Valeur
Sorties canaux réglables	2 sorties canaux PT100 CH1-CH4 réglage potentiomètre 100-200Ω
Simulation PT100 réglable	Simulateur PT100 de 0°C à 266°C
Sorties canaux fixes	2 sorties canaux PT100 CH2-CH3 simulation fixe 118Ω et 147Ω
Simulation PT100 fixe	Simulateur PT100 48°C et 124°C
Connexion	Connexion avec bornier 12 pôles pas 3,81 (ou pas 5)
Longueur câble de connexion	60 cm
Dimensions	106 x 95 mm - h. 80,4 mm
Boîtier	BLEND PC/ABS auto-extinguible UL 94V0
Température de travail	de -20°C à +60°C
Humidité admise	90% sans condensation
Fonctions	Remplace les sondes raccordées à la centrale par le bornier de série ; permet de simuler les valeurs de température et différents défauts des sondes (court-circuit ou circuit ouvert)

Installation

Raccordement : raccorder le simulateur aux bornes d'entrée Pt100 de l'unité de contrôle, à la place de la sonde.

Utilisation : simuler une valeur de résistance/température pour vérifier l'affichage, les seuils d'alarme et le basculement des relais.

Note technique : outil de test et de diagnostic ; retirer après contrôle et reconnecter la sonde d'origine.

Schéma de connexions non publié pour cette référence ; se reporter à la fiche technique du dossier.

Fiche technique 1AC0036.pdf

Manuel d'utilisation simulateur Pt100.pdf
