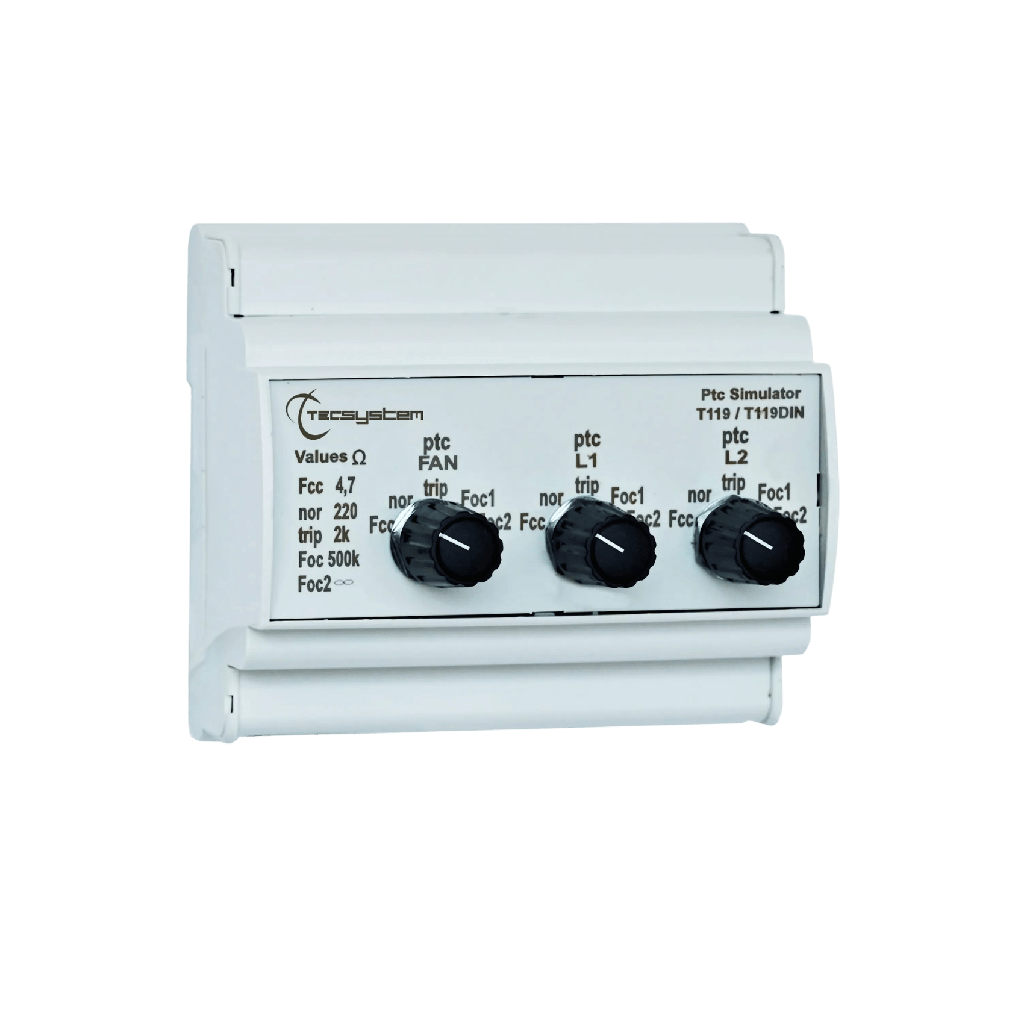

Le Simulateur PTC de Tecsystem est l'outil de test dédié aux centrales de protection fonctionnant avec des sondes thermistances PTC. Il permet de valider rapidement le bon fonctionnement des unités de contrôle T119, T119 DIN et autres contrôleurs compatibles PTC, en simulant les états normaux et les conditions de défaut (court-circuit, circuit ouvert) sur 3 lignes indépendantes (FAN, L1 et L2), sans immobiliser l'installation réelle.
Simulation des Sondes PTC
3 Lignes de simulation indépendantes : FAN, L1 et L2 pour une couverture complète des canaux de la centrale.
Simulation Fcc (court-circuit) : Valeur de résistance simulée à 4,7 Ω.
Simulation Foc (circuit ouvert) : Interruption de sonde simulée jusqu'à 500 kΩ.
Connexion : Bornier 4 pôles (pas 5) avec double connecteur, câble de 60 cm fourni.
Caractéristiques Techniques
Boîtier : Blend PC/ABS autoextinguible UL 94V0, dimensions 106 × 95 mm.
Compatibilité : Versions T119 DIN et T119 (double connecteur).
Température de travail : -20°C à +60°C.
Caractéristique
Valeur
Sorties lignes
3 sorties lignes PTC FAN-L1-L2
Connexion
Connexion avec bornier 4 pôles pas 5 double
connecteur pour versions T119 DIN et T119
Longueur câble de connexion
60 cm
Dimensions
106 x 95 mm - h. 80,4 mm
Boîtier
BLEND PC/ABS auto-extinguible UL 94V0
Température de travail
de -20°C à +60°C
Humidité admise
90% sans condensation
Fonctions
Remplace les sondes raccordées à la centrale
par le bornier de série ; permet de simuler les valeurs de température et
différents défauts des sondes (court-circuit ou circuit ouvert)
