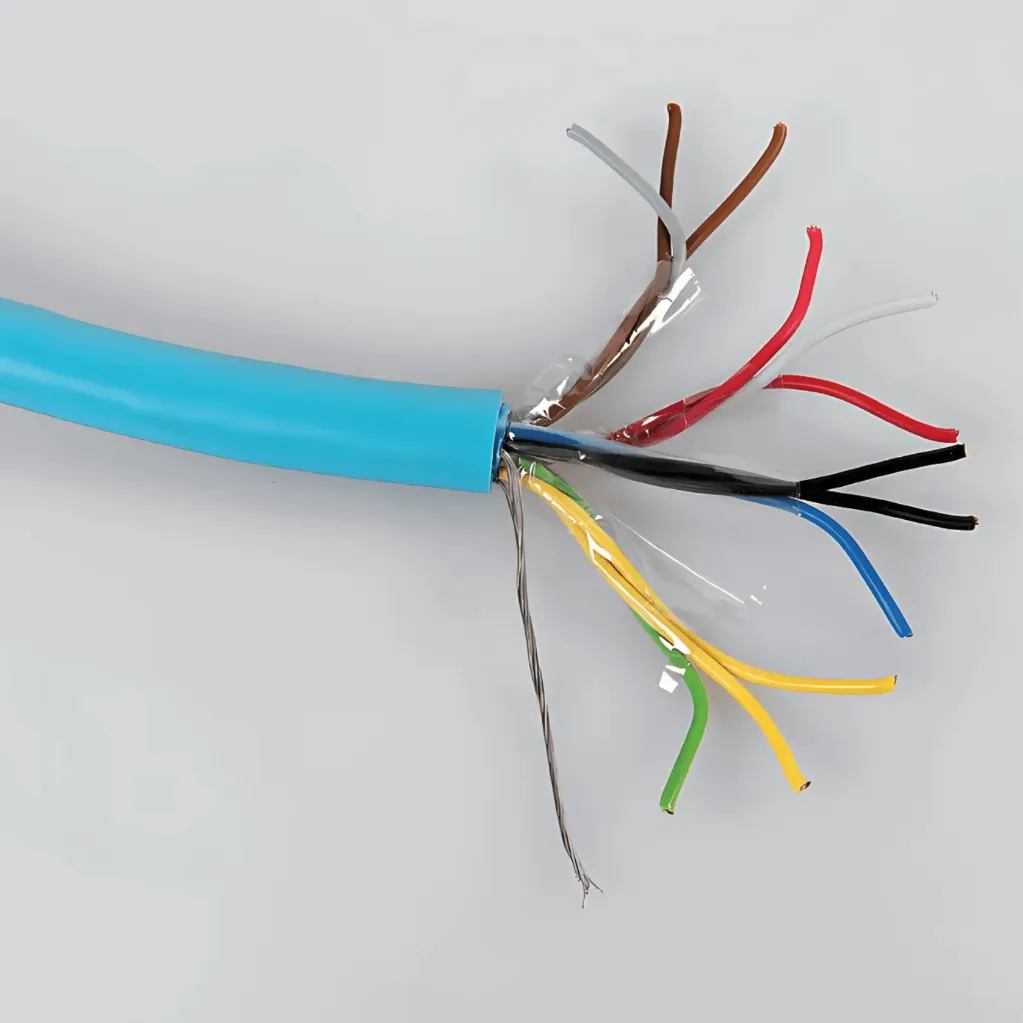

Câble d'extension CTES & CTSE PT100

Haute Protection contre les Interférences : Câblage blindé par écran, essentiel pour préserver l'intégrité du signal de température PT100 en milieu industriel.
Capacité Multi-Sondes : Le modèle CTES (1CA0003) intègre 4 ternes de fils, permettant de raccorder jusqu'à 4 sondes avec un seul câble.
Résistance Thermique Étendue : Version CTSE (1CA0004) supportant des températures extrêmes allant de -40°C à +220°C.
Sécurité Incendie Certifiée : Conformité à la norme IEC 60332-1-2 pour la non-propagation de la flamme.
Isolation Haute Tension : Rigidité diélectrique testée jusqu'à 5000 Vca, garantissant une séparation sécurisée entre les circuits de mesure et de puissance.

Modèle

Les câbles de la gamme CTES et CTSE sont des accessoires critiques pour la précision de vos systèmes de surveillance thermique. Ils assurent la liaison entre les capteurs PT100 installés sur le transformateur et les unités de contrôle Tecsystem (séries NT ou T).

Précision et Blindage

La mesure de température par sonde PT100 repose sur de faibles variations de résistance. Dans un environnement de cabine électrique, les champs magnétiques peuvent fausser ces lectures. Les câbles Tecsystem utilisent un blindage (schermo) rigoureux pour annuler ces interférences, garantissant que la température affichée sur votre centrale est la température réelle du bobinage.

Optimisation du Câblage (Modèle CTES 1CA0003)

Le modèle CTES est particulièrement efficace pour les installations standards. Grâce à ses 4 ternes de 20AWG, il permet de ramener les signaux de quatre sondes différentes vers le tableau de contrôle en une seule gaine de 12 mm. Cela réduit considérablement le temps d'installation, l'encombrement des goulottes et les coûts de main-d'œuvre.

Conditions Extrêmes (Modèle CTSE 1CA0004)

Pour les applications où le câble doit passer à proximité immédiate de zones très chaudes, le modèle CTSE est préconisé. Sa gaine spécifique lui permet de résister à 220°C, là où les câbles standards commenceraient à se dégrader, assurant ainsi une surveillance continue même en cas de surcharge thermique.

Caractéristique	Modèle CTES (1CA0003)	Modèle CTSE (1CA0004)
Usage	Extension PT100 (Blindé)	Extension PT100 (Haute Temp.)
Configuration	4 ternes (12 fils)	1 terne (3 fils)
Section conducteurs	20 AWG	Standard PT100
Diamètre extérieur	12 mm	5,2 mm (± 0,2)
Plage de température	-35°C à +90°C	-40°C à +220°C
Rigidité diélectrique	2000 Vca - 60"	5000 Vca - 60"
Norme Feu	IEC 60332-1-2	-

Installations

Cheminement : Évitez de faire circuler les câbles d'extension CTES/CTSE parallèlement aux câbles de forte puissance (BT/HT) sur de longues distances. Si le croisement est nécessaire, faites-le à 90°.

Rayon de courbure : Respectez un rayon de courbure suffisant pour ne pas endommager le blindage ou les conducteurs internes, particulièrement sur le modèle CTES de 12 mm.

Connexion : Utilisez des cosses appropriées pour assurer un contact parfait sur les borniers de l'unité de contrôle, évitant ainsi toute résistance de contact parasite.

Fiche technique CTES & CTSE.pdf

FAQ - Spécial Câbles d'Extension

Voici quelques questions fréquentes sur nos Câbles d'Extension.

Pourquoi utiliser un câble à 3 fils (terne) plutôt qu'à 2 fils ?

Les câbles Tecsystem utilisent 3 fils par sonde pour permettre la compensation de la résistance du câble par l'unité de contrôle. Cela garantit une mesure précise quelle que soit la longueur de la liaison.

Le blindage doit-il être raccordé à la terre ?

Oui, pour une efficacité maximale contre les interférences électromagnétiques, le blindage du câble doit être raccordé à la terre, de préférence du côté de l'unité de contrôle.

Quelle est la distance maximale de câblage autorisée ?

Bien que la compensation de ligne soit efficace, il est recommandé de ne pas dépasser 50 à 100 mètres pour maintenir une précision optimale du signal PT100.

Puis-je utiliser les câblespour d'autres types de capteurs ?

Ces câbles sont spécifiquement dimensionnés et blindés pour les sondes PT100. Les utiliser pour d'autres signaux n'est pas recommandé sans validation technique préalable.

Spécifications

Modèle

CTES, CTSE
