Contrôleur NT935 ETH

Connectivité Native : Équipé d'un port Ethernet RJ45 intégré supportant le protocole Modbus TCP/IP pour une surveillance à distance simplifiée.
Gestion de Ventilation Intelligente : 2 sorties dédiées (FAN1 et FAN2) avec fonction Intellifan pour optimiser le refroidissement du transformateur.
Sécurité Renforcée : Inclut la fonction Voting (logique 2-sur-3) pour éviter les déclenchements intempestifs dus à une sonde défectueuse.
Polyvalence de Mesure : 4 entrées PT100 permettant de surveiller les trois phases ainsi qu'un point auxiliaire (ex: température ambiante de la cabine).
Interface Intuitive : Double affichage LED de 13 mm pour une lecture claire des températures, des canaux et des messages de diagnostic.

Le Contrôleur NT935 ETH de Tecsystem est la centrale de protection thermique nouvelle génération pour transformateurs secs et en résine, dotée d'une connectivité Ethernet Modbus TCP/IP native. Basé sur la nouvelle plateforme matérielle et logicielle Tecsystem, il combine une surveillance thermique précise sur 4 entrées PT100 avec une gestion intelligente de la ventilation (fonction Intellifan), le tout accessible à distance via un port RJ45 intégré.

Connectivité et Supervision à Distance

Contrairement aux modèles précédents, le NT935 ETH intègre directement le port Ethernet, supprimant la nécessité d'un convertisseur externe pour la supervision réseau.

Port Ethernet RJ45 : Communication 10Base-T/100Base-TX, protocole Modbus TCP slave.
Lecture à distance : Visualisation des températures, état des alarmes et des relais depuis n'importe quel poste SCADA du réseau.
Configuration à distance : Ajustement des seuils d'alarme et de ventilation sans intervention sur site.

Gestion Intelligente des Entrées et Sorties

4 Entrées PT100 (RTD) : Surveillance des 3 phases et d'un point auxiliaire (noyau ou ambiance de cabine).
5 Sorties Relais : ALARM, TRIP, FAN1, FAN2 et FAULT (contact 10A-250 Vca).
Fonction Voting : Logique 2-sur-3 pour prévenir les déclenchements intempestifs.
Fonction Intellifan : Gestion optimisée et intelligente des deux sorties ventilation (FAN1 et FAN2).

Certifications et Normes

Conforme CE, norme CEI-EN61000-4-4.
Format standard DIN IEC 61554 (100×100 mm, découpe 92×92 mm), face avant IP65.
Alimentation universelle 85-260 Vca-cc.

Caractéristique	Valeur
Description	Centrale Nouvelle Plateforme pour transformateurs secs/resine avec sortie Ethernet Modbus TCP, double display, fonctions Voting et Intellifan
Alimentation	85-260 Vca-cc (valeurs nominales), Vcc a polarites inversables
Consommation	7,5VA
Entrees	4 entrees RTD PT100 3 fils, borniers extractibles
Compensation cables sondes	jusqu'a 500 m (1 mm2)
Plage de controle temperature	0 a 240 °C
Sorties relais	2 relais d'alarme (ALARM-TRIP), 2 relais gestion ventilation (FAN1 et FAN2), 1 relais defaut sondes/anomalie (FAULT)
Pouvoir de coupure relais	10A-250 Vca-res COS phi=1
Communication	Sortie Ethernet 10Base-T / 100Base-TX Modbus TCP slave
Afficheur	2 displays 13 mm a 3 chiffres (temperatures, messages, canaux); 3 led etat alarmes canal; 2 led etat FAN1 et FAN2
Seuils	2 seuils d'alarme canaux 1-2-3, 2 seuils d'alarme canal 4, 2 seuils ON-OFF ventilation FAN1 et FAN2
Fonctions	Diagnostic sondes (Fcc-Foc-Fcd), diagnostic memoire (Ech), fonction Voting, fonction Intellifan, scan auto/canal plus chaud/scan manuel, memoire temperatures max et alarmes, reset par touche frontale
Rigidite dielectrique	1500 Vca pendant 1 minute entre relais de sortie/sondes, relais/alimentation, alimentation/sondes
Precision	± 1% vfs, ± 1 digit
Temperature de fonctionnement	-20 °C a +60 °C
Humidite admise	90% sans condensation
Boitier	NORYL 94_V0 auto-extinguible
Film frontal	polycarbonate IP65
Normes	CE, CEI-EN61000-4-4
Dimensions hors-tout	100 x 100 mm DIN IEC 61554 (ex. DIN 43700), prof. 130 mm (bornier compris)
Decoupe panneau	92 x 92 mm

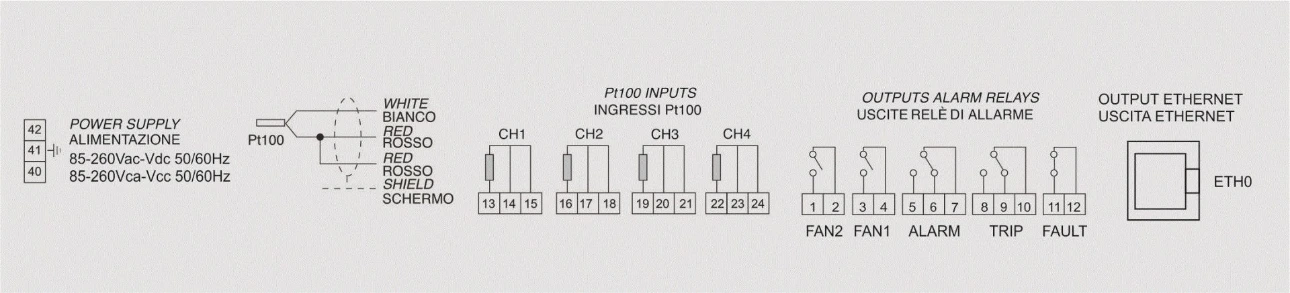

Schéma de connexions électriques

Installations

Montage : encastrement en façade d'armoire, découpe en façade selon le gabarit indiqué sur la fiche technique.

Raccordement électrique : alimentation auxiliaire universelle protégée par sectionneur et fusible ; raccorder la borne de terre.

Raccordement des sondes : sondes Pt100 (3 fils) sur câbles blindés, séparées des câbles de puissance.

Communication : raccorder le port Ethernet au réseau LAN pour la supervision à distance ; configurer l'adresse IP et les paramètres réseau.

Mise en service : mettre sous tension, vérifier les mesures et l'accès réseau, puis régler les seuils.

Sécurité : déconnecter l'unité avant tout test d'isolement.
