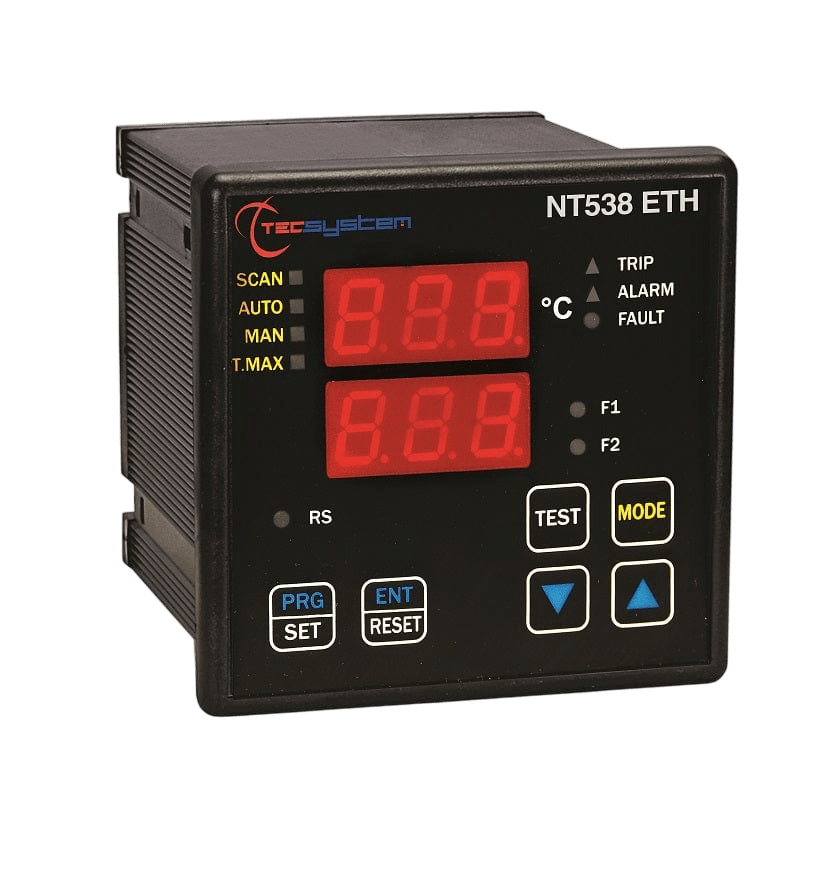

Le Contrôleur NT538 ETH de Tecsystem est la centrale de protection thermique à 8 entrées PT100 avec connectivité Ethernet Modbus TCP/IP native pour transformateurs secs et équipements électriques de grande taille. La nouvelle plateforme matérielle « Édition 2016 » lui confère une capacité de traitement et de diagnostic accrue, tout en maintenant le format standard de tableau 100×100 mm. Il est la solution idéale pour les transformateurs nécessitant une surveillance étendue de chaque enroulement et point de mesure.
Surveillance Étendue sur 8 Canaux
- 8 Entrées PT100 à 3 fils : Couverture complète de chaque enroulement, noyau et point de mesure d'ambiance.
- Seuils Indépendants : 1 seuil ALARM et 1 seuil TRIP par canal, programmables individuellement.
- Compensation Câbles : Prise en charge des longueurs de câbles sondes jusqu'à 500 m (1 mm²).
Connectivité et Sécurité Avancée
- Port Ethernet RJ45 natif : Protocole Modbus TCP/IP intégré, connexion directe au LAN sans passerelle externe.
- Gestion Ventilation Sectorisée : 2 sorties FAN (FAN1 et FAN2) pour un refroidissement optimisé.
- Fonction Voting : Logique de vote pour éviter les déclenchements injustifiés.
- Fonction Fail Safe : Déclenchement garanti du relais de sécurité même en cas de panne d'alimentation.
Certifications
- Conforme CE, norme CEI-EN61000-4-4. Certification marchés nord-américains et navals disponible sur demande.
- Compatible avec le logiciel de supervision ETH Manager.
- Format 100×100 mm (découpe 92×92 mm), face avant IP65.
|
Caractéristique |
Valeur |
|
Alimentation |
Valeurs nominales 85-260 Vca-cc ; Vcc à polarité réversible |
|
Consommation |
7,5 VA |
|
Entrées |
8 entrées RTD PT100 à 3 fils (section max 1,5 mm²) ; borniers extractibles ; canaux protégés contre les perturbations électromagnétiques |
|
Compensation câbles |
Sondes jusqu'à 500 m (1 mm²) |
|
Sorties relais |
2 relais d'alarme (ALARM-TRIP) ; 2 relais de gestion ventilation (FAN1 et FAN2) ; 1 relais défaut sonde ou anomalie (FAULT) ; contacts 10A-250 Vca-res COS=1 |
|
Communication |
Sortie ethernet 10Base T / 100Base-TX Modbus TCP slave ; protocole ModBus TCP/IP intégré |
|
Afficheur |
2 afficheurs de 13 mm à 3 chiffres (températures, messages, canaux) ; 3 LED état alarmes du canal sélectionné ; 2 LED état FAN1 et FAN2 |
|
Plage de température |
Contrôle température de 0°C à 240°C |
|
Seuils |
1 seuil d'ALARM par canal ; 1 seuil de TRIP par canal ; 2 seuils ON-OFF ventilation FAN1 et FAN2 communs à tous les canaux activés |
|
Fonctions |
Diagnostic sondes (Fcc-Foc-Fcd) ; diagnostic mémoire (Ech) ; mémoire températures max ; fonction Voting ; Fail Safe ; linéarisation numérique du signal sondes ; circuit d'auto-diagnostic |
|
Précision |
± 1% vfs, ± 1 digit |
|
Rigidité diélectrique |
1500 Vca pendant 1 minute entre relais et sondes, relais et alimentation, alimentation et sondes |
|
Température de travail |
-20°C à +60°C |
|
Humidité admise |
90% sans condensation |
|
Boîtier / IP |
Boîtier en NORYL UL 94V0 auto-extinguible ; film frontal polycarbonate IP65 |
|
Dimensions |
100 x 100 mm DIN IEC 61554 (ex. DIN 43700), prof. 131 mm (bornier compris) |
|
Découpe panneau |
92 x 92 mm |
|
Normes / Options |
Construction conforme CE ; protection perturbations électromagnétiques CEI-EN61000-4-4 ; certification marché américain, canadien et naval sur demande ; option logiciel dédié ETH manager |

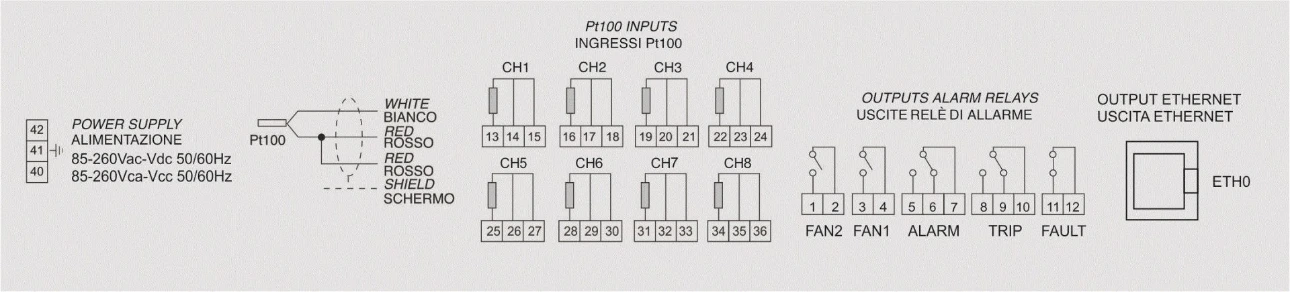

Schéma de connexions électriques

Installations
Montage : encastrement en façade d'armoire, découpe en façade selon le gabarit indiqué sur la fiche technique.
Raccordement électrique : alimentation auxiliaire universelle protégée par sectionneur et fusible ; raccorder la borne de terre.
Raccordement des sondes : sondes Pt100 (3 fils) sur câbles blindés, séparées des câbles de puissance.
Communication : raccorder le port Ethernet au réseau LAN pour la supervision à distance ; configurer l'adresse IP.
Mise en service : mettre sous tension, vérifier les mesures et l'accès réseau, puis régler les seuils.
Sécurité
: déconnecter l'unité avant tout test d'isolement.
