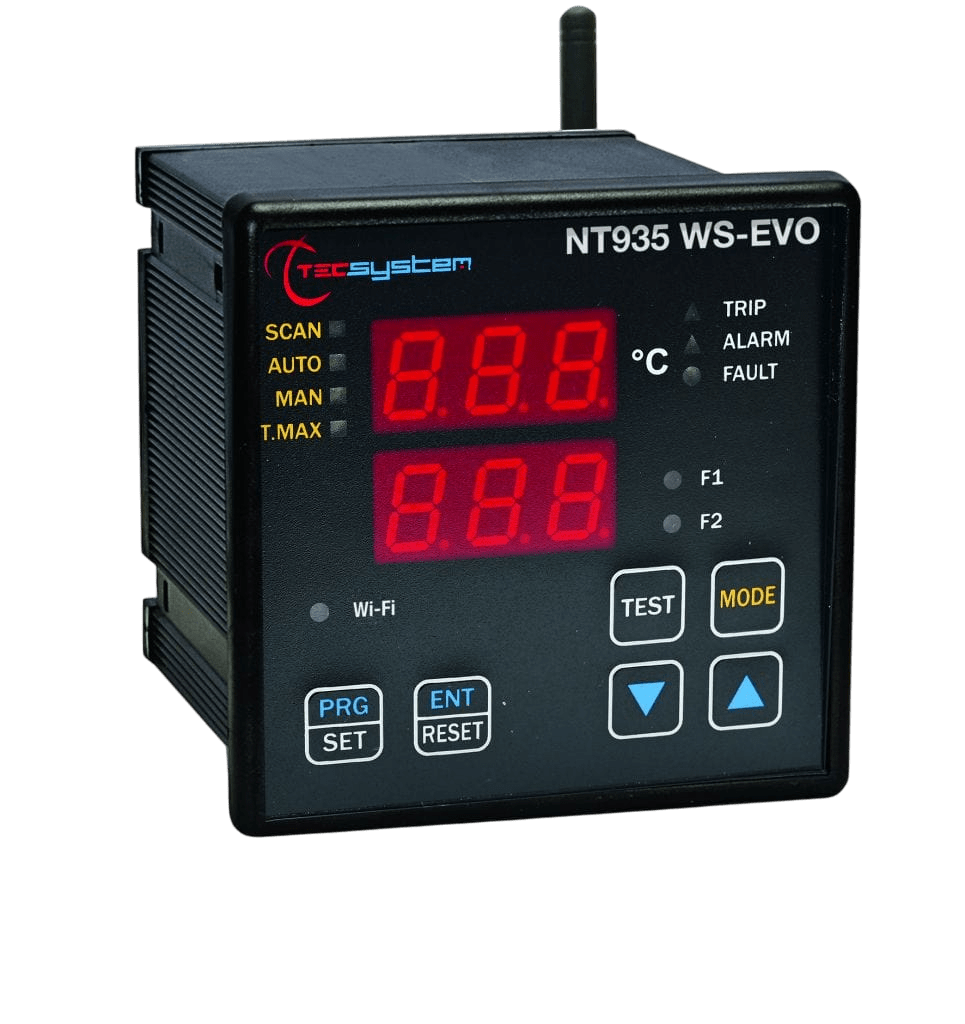

Contrôleur NT935 WS-EVO

Connectivité sans fil : Interface Wi-Fi 2.4 GHz intégrée (certifiée RED) avec serveur web interne.
Enregistrement des données : Elle fait office de "boîte noire" pour le transformateur, capable d'enregistrer jusqu'à 10 000 événements et les températures sur une période de 10 ans grâce à son horloge (RTC) auto-alimentée.
Entrées : 4 entrées pour sondes PT100 (3 pour les enroulements et 1 pour l'ambiante).
Sorties : 5 relais de sortie (ALARM, TRIP, FAN1, FAN2 et FAULT).
Alimentation : Universelle, de 85 à 260 Vca-cc.
Fonctions avancées : Fonctions Voting, Intellifan et Fail Safe.

Le Contrôleur NT935 WS-EVO de Tecsystem est la centrale de nouvelle génération pour transformateurs secs, intégrant un serveur Web Wi-Fi 2.4 GHz certifié RED et une fonction d'enregistrement de données de type « boîte noire ». Avec ses 4 entrées PT100, ses 5 relais de sortie et ses fonctions avancées Voting, Intellifan et Fail Safe, il représente le summum de la technologie de protection thermique Tecsystem au format standard 100×100 mm.

Serveur Web Wi-Fi Intégré

Wi-Fi 802.11 b/g/n, 2.4 GHz : Surveillance et configuration via navigateur (PC/smartphone), sans aucun logiciel supplémentaire.
Modes Station (NTP) et Access Point : Flexibilité totale pour l'intégration dans votre infrastructure réseau.
Envoi d'e-mails d'alarme automatiques : Notification immédiate à chaque dépassement de seuil.
Rapports statistiques périodiques : Suivi continu de l'état thermique de votre transformateur.

Enregistrement et Traçabilité (Boîte Noire)

Horloge RTC autoalimentée : Maintien de l'heure et de la date en permanence (batterie 3V 220 mAh).
10 000 événements enregistrés : Historique horodaté complet de toutes les alarmes et actions.
10 ans de données de température : Traçabilité totale pour la maintenance prédictive et les audits.

Gestion Intelligente des Entrées/Sorties

4 Entrées PT100 : 3 phases + 1 ambiance.
5 Relais de sortie : ALARM, TRIP, FAN1, FAN2 et FAULT.
Fonction Intellifan : Optimisation intelligente du refroidissement par ventilation forcée.
Fonctions Voting et Fail Safe : Sécurité maximale.

Caractéristique	Valeur
Description	Centrale Nouvelle Plateforme avec serveur Web Wi-Fi integre (boite noire du transformateur), double display, fonctions Voting, Intellifan, Fail Safe
Alimentation	85-260 Vca-cc 50/60 Hz (valeurs nominales), Vcc a polarites inversables
Consommation	7,5VA
Entrees	4 entrees RTD PT100 3 fils, borniers extractibles
Compensation cables sondes	jusqu'a 500 m (1 mm2)
Plage de controle temperature	0 a 240 °C
Sorties relais	2 relais d'alarme (ALARM-TRIP), 2 relais gestion ventilation (FAN1 et FAN2), 1 relais defaut sondes/anomalie (FAULT)
Pouvoir de coupure relais	10A-250 Vca-res COS phi=1
Communication	Connexion WiFi protocole 802.11 b/g/n, frequence 2,4 GHz avec antenne externe amovible
Afficheur	2 displays 13 mm a 3 chiffres (temperatures, messages, canaux); 3 led etat alarmes canal; 2 led etat FAN1 et FAN2
Seuils	2 seuils d'alarme canaux 1-2-3, 2 seuils d'alarme canal 4, 2 seuils ON-OFF ventilation FAN1 et FAN2
Fonctions	Diagnostic sondes (Fcc-Foc-Fcd), diagnostic memoire (Ech), Voting, Intellifan, Fail Safe, Wi-Fi WEB SERVER, horloge interne mode STATION (serveur NTP) et ACCESS POINT, envoi auto e-mails d'alarme, envoi periodique de rapports statistiques canaux
Rigidite dielectrique	1500 Vca pendant 1 minute entre relais de sortie/sondes, relais/alimentation, alimentation/sondes
Precision	± 1% vfs, ± 1 digit
Temperature de fonctionnement	-20 °C a +60 °C
Humidite admise	90% sans condensation
Boitier	NORYL 94_V0 auto-extinguible
Film frontal	polycarbonate IP65
Batterie interne RTC	3V 220mAh
Normes	CE et RED, CEI-EN61000-4-4
Dimensions hors-tout	100 x 100 mm DIN 43700, prof. 150 mm (antenne installee a 90° et bornier compris)
Decoupe panneau	92 x 92 mm

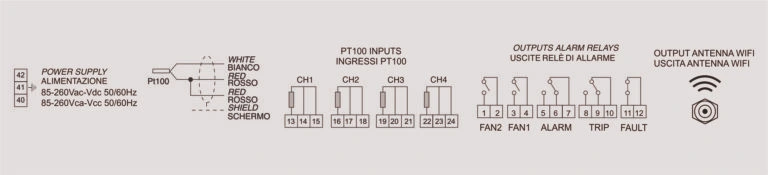

Schéma de connexions électriques

Installations

Montage : encastrement en façade d'armoire, découpe en façade selon le gabarit indiqué sur la fiche technique.

Raccordement électrique : alimentation auxiliaire universelle protégée par sectionneur et fusible ; raccorder la borne de terre.

Raccordement des sondes : sondes Pt100 (3 fils) sur câbles blindés, séparées des câbles de puissance.

Communication : le serveur web intégré (WS-EVO) permet la supervision via navigateur ; raccorder au réseau LAN et configurer l'adresse IP.

Mise en service : mettre sous tension, vérifier les mesures et l'accès web, puis régler les seuils.

Sécurité : déconnecter l'unité avant tout test d'isolement.
