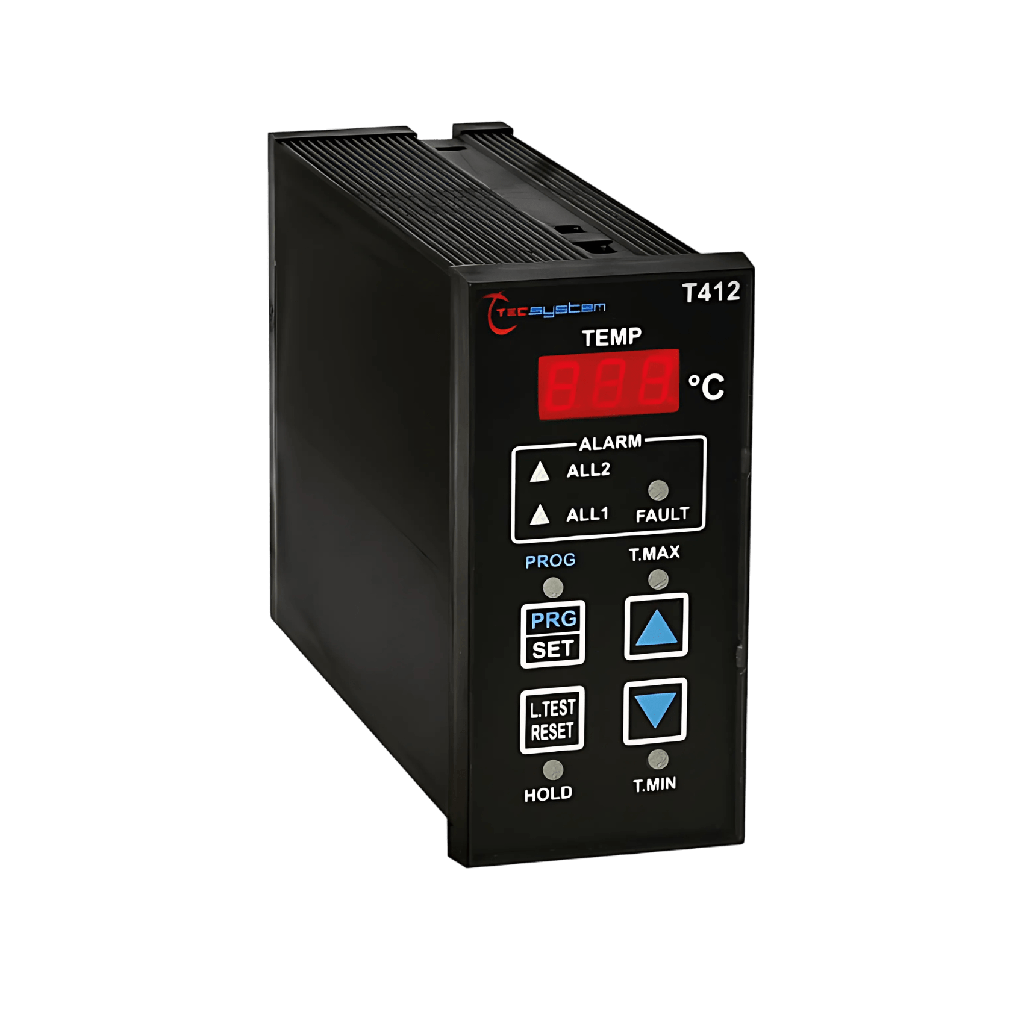

Contrôleur T412

Monitoring Mono-Point : Solution dédiée à la surveillance d'un seul point chaud critique sur toute machine électrique.
Double Seuil d'Alerte : Gestion précise via deux seuils programmables (ALARM et TRIP) pour une sécurité graduée.
Polyvalence de Sondes : Disponible en versions PT100 (précision) ou Thermocouple K (haute isolation/température).
Format Ultra-Compact : Boîtier encastrable standard (48 x 96 mm) pour un encombrement minimal en façade.
Sécurité Positive : Diagnostic permanent des capteurs et relais de faute (FAULT) pour une fiabilité industrielle totale.

Demander un devis

Le Contrôleur T412 est une unité de surveillance thermique mono-point dédiée aux machines électriques industrielles. Il assure la protection d'un point chaud critique via une sonde Pt100 (version standard) ou thermocouple TcK (sur option, jusqu'à 999 °C), avec deux seuils d'alarme indépendants et un relais de défaut sonde. Son format ultra-compact 48 × 96 mm en boîtier DIN s'intègre facilement en façade d'armoire électrique.

Surveillance Mono-Point avec Double Seuil

Le T412 repose sur une entrée RTD Pt100 3 fils (bornes arrière extractibles, protégées contre les perturbations électromagnétiques) permettant une mesure de 0 à 200 °C avec une précision de ±1% pleine échelle. La version TcK étend la plage jusqu'à 999 °C, avec compensation câble jusqu'à 100 m. Les deux seuils programmables L1 (ALARM) et L2 (TRIP) offrent une protection graduée, et la fonction HOLD mémorise les températures maximales atteintes.

Relais et Affichage

Le T412 dispose de deux relais d'alarme L1 et L2 (5A / 250 Vca) ainsi qu'un relais FAULT signalant tout défaut de sonde ou anomalie de fonctionnement. Son afficheur 7 mm à 3 chiffres indique en temps réel la température mesurée, avec LEDs dédiées pour l'état ALARM, TRIP et FAULT. Un diagnostic permanent des sondes Pt100 (Fcc-Foc-Fcd) et TcK (Foc) garantit la fiabilité de la mesure.

Connectivité et Alimentation

Le T412 est alimenté en universel de 24 à 240 Vca-cc à polarité inversible, pour une consommation de seulement 3 VA. La compensation câble Pt100 est assurée jusqu'à 500 m (section 1 mm²). Son format 48 × 96 mm DIN IEC 61554 (découpe 44 × 92 mm, profondeur 160 mm bornier compris) en fait l'un des contrôleurs les plus compacts de la gamme.

Certifications et Conformité

Le T412 est conforme aux directives CE et à la norme CEI-EN61000-4-4 pour l'immunité électromagnétique. Son boîtier en PPO auto-extinguible UL 94V0 avec film frontal polycarbonate IP50 et une rigidité diélectrique de 1500 Vca assurent une tenue optimale en environnement industriel exigeant. Une option tropicalisation et la version TcK (réf. 1CN0075) sont disponibles sur demande.

Caractéristique	Valeur
Alimentation	Valeurs nominales 24-240 Vca-cc (Vcc à polarité inversible)
Consommation	3 VA
Entrées	1 entrée RTD PT100 3 fils ; bornes arrière extractibles ; canaux protégés contre les perturbations électromagnétiques
Compensation câble sonde	PT100 jusqu'à 500 m (1 mm²) ; TcK jusqu'à 100 m (câble et joints compensés)
Sorties / relais	2 relais d'alarme (L1-L2) + 1 relais de défaut sondes/anomalie (FAULT)
Pouvoir de coupure des contacts	5A-250 Vca cosφ=1
Affichage et gestion	1 afficheur 7 mm à 3 chiffres ; LED alarme (L1)/trip (L2) ; LED FAULT ; 2 seuils d'alarme ; touche reset frontal ; fonction HOLD
Plage de contrôle température	0°C à 200°C pour PT100 ; 0°C à 999°C pour TcK
Diagnostic sondes	PT100 (Fcc-Foc-Fcd) ; TcK (Foc)
Précision	± 1% pleine échelle, ± 1 digit
Température de fonctionnement	-20°C à +60°C
Humidité admise	90% sans condensation
Rigidité diélectrique	1500 Vca pendant 1 minute (relais/sondes, relais/alimentation, alimentation/sondes)
Boîtier	PPO auto-extinguible UL 94V0
Indice de protection	Film frontal polycarbonate IP50
Dimensions	48 x 96 mm DIN IEC 61554 (ex. DIN 43700), prof. 160 mm (bornier compris)
Découpe panneau	44 x 92 mm
Normes / conformité	Construction conforme aux normes CE ; protection perturbations électromagnétiques CEI-EN61000-4-4
Options	Entrée TcK (T412 TcK, cod. 1CN0075) ; tropicalisation

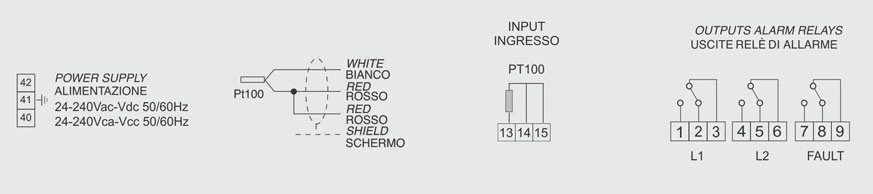

Schéma de connexions électriques

Installations

Montage : encastrement en façade d'armoire ; se reporter au gabarit de découpe de la fiche technique.

Raccordement électrique : alimentation auxiliaire universelle protégée par sectionneur et fusible ; raccorder la borne de terre.

Raccordement des sondes : sondes Pt100 (3 fils) sur câbles blindés, séparées des câbles de puissance.

Mise en service : mettre sous tension, vérifier les mesures et régler les seuils et temporisations.

Sécurité : déconnecter l'unité avant tout test d'isolement.
