La NT538 AD (réf. 1CN0137) de Tecsystem est un dispositif électronique à microcontrôleur pour le contrôle thermique des moteurs électriques et des transformateurs MT encapsulés en résine et secs.
Grâce à ses 8 canaux en entrée et à ses diverses possibilités de programmation, la NT538 AD garantit une grande flexibilité d'utilisation dans de multiples applications.
Construite selon la conception et les atouts de la Nouvelle Plateforme (double afficheur, fonction VOTING, microcontrôleur plus performant avec une capacité opérationnelle et de gestion des données accrue), la NT538 AD met à disposition de l'utilisateur deux sorties de communication :
- Sortie analogique 4-20 mA
- Sortie numérique RS485 Modbus
Capteurs et Sorties
Elle est équipée de 8 entrées de température pour sondes Pt100 et dispose de 5 sorties à relais à contact sec : préalarme et déclenchement (ALARM et TRIP), signalisation d'anomalie de fonctionnement (FAULT) et commande du système de ventilation (FAN1 et FAN2).
Certifications et Options
Sur demande, la centrale peut être certifiée cULus (marchés américain et canadien) et RINA (applications navales).
Toutes nos centrales peuvent être fournies tropicalisées — résistantes aux conditions climatiques difficiles (température et humidité élevées).
Alimentation universelle : de 24 à 240 Vca-cc.
Autres versions
- NT538 BASIC — centrale de base sans sorties numériques ou analogiques (cod. 1CN0156)
- NT538 BASIC EN50121-5:2017+A1:2019 (cod. 1CN0210)
- NT538 AD EN50121-5:2017+A1:2019 (cod. 1CN0211)
| Caractéristique | Valeur |
|---|---|
| Alimentation universelle | Valeurs nominales 24-240 Vca-cc ; Vcc à polarité réversible |
| Consommation | 7,5 VA |
| Entrées | 8 entrées RTD PT100 à 3 fils (section max 1,5 mm²) ; borniers extractibles ; canaux protégés contre les perturbations électromagnétiques |
| Compensation câbles | Sondes jusqu'à 500 m (1 mm²) |
| Sorties relais | 2 relais d'alarme (ALARM-TRIP) ; 2 relais de gestion ventilation (FAN1 et FAN2) ; 1 relais défaut sonde ou anomalie (FAULT) ; contacts 10A-250 Vca-res COS=1 |
| Communication | Sortie RS485 Modbus RTU ; sortie 4-20 mA opto-isolée |
| Afficheur | 2 afficheurs de 13 mm à 3 chiffres (températures, messages, canaux) ; 3 LED état alarmes du canal sélectionné ; 2 LED état FAN1 et FAN2 |
| Plage de température | Contrôle température de 0°C à 240°C |
| Seuils | 1 seuil d'ALARM par canal ; 1 seuil de TRIP par canal ; 2 seuils ON-OFF ventilation FAN1 et FAN2 communs à tous les canaux activés |
| Fonctions | Diagnostic sondes (Fcc-Foc-Fcd) ; diagnostic mémoire (Ech) ; mémoire températures max ; fonction Voting ; Fail Safe ; linéarisation numérique du signal sondes ; circuit d'auto-diagnostic |
| Précision | ± 1% vfs, ± 1 digit |
| Rigidité diélectrique | 1500 Vca pendant 1 minute entre relais et sondes, relais et alimentation, alimentation et sondes |
| Température de travail | -20°C à +60°C |
| Humidité admise | 90% sans condensation |
| Boîtier / IP | Boîtier en NORYL UL 94V0 auto-extinguible ; film frontal polycarbonate IP65 |
| Dimensions | 100 x 100 mm DIN IEC 61554 (ex. DIN 43700), prof. 131 mm (bornier compris) |
| Découpe panneau | 92 x 92 mm |
| Normes / Options | Construction conforme CE ; protection perturbations électromagnétiques CEI-EN61000-4-4 ; option conformité norme ferroviaire EN50121-5 ; certification marché américain, canadien et naval sur demande ; version Basic sans sorties RS485 et 4-20 mA |

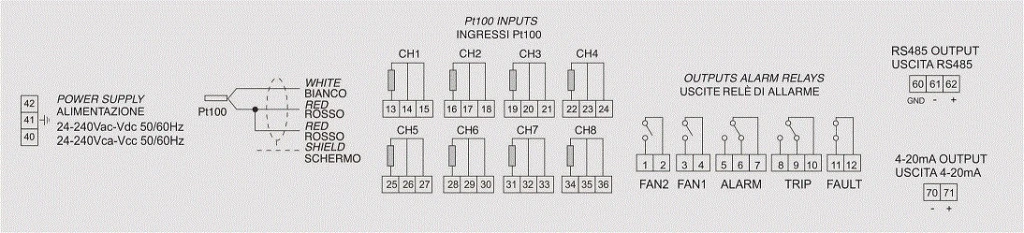

Schéma de connexions électriques

Installations
Montage : encastrement en façade d'armoire, découpe en façade selon le gabarit indiqué sur la fiche technique.
Raccordement électrique : alimentation auxiliaire universelle protégée par sectionneur et fusible ; raccorder la borne de terre.
Raccordement des sondes : sondes Pt100 (3 fils) sur câbles blindés, séparées des câbles de puissance.
Mise en service : mettre sous tension, vérifier les mesures et régler les seuils et temporisations.
Sécurité : déconnecter l'unité avant tout test d'isolement.
