Contrôleur T119

Surveillance Économique : Spécialement conçu pour une protection thermique efficace par sondes PTC (DIN 44081/44082).
Contrôle Complet : 3 entrées dédiées gérant les seuils d'Alarme (ALL1), de Déclenchement (ALL2) et la Ventilation (FAN).
Alimentation Universelle : Entrée large plage de 24 à 240 Vac-dc, simplifiant l'installation sur tout type de réseau.
Ventilation Intelligente : Relais FAN avec fonction "Delay Off" réglable (5 à 40 min) pour un refroidissement optimisé.
Fiabilité Industrielle : Diagnostic automatique des capteurs (court-circuit/coupure) et protection contre les interférences.

Demander un devis

Le T119 de Tecsystem est la solution de protection thermique compacte pour les transformateurs de type sec et en résine coulée. Dans son format boîtier vertical, il surveille 3 sondes PTC conformes DIN 44081/44082 et gère de façon graduée la pré-alarme (ALL1), le déclenchement de sécurité (ALL2) et la commande de ventilation (FAN) — le tout avec une fiabilité microcontrôlée.

Protection Fiable et Installation Simplifiée

Le T119 est conçu pour une mise en œuvre rapide sans compromis sur la sécurité. Son alimentation universelle large plage (24 à 240 Vac-dc) l'adapte instantanément à tout type de réseau électrique sans composant supplémentaire.

Diagnostic Automatique : Surveillance continue des 3 sondes PTC avec détection immédiate de tout court-circuit ou coupure de capteur — l'état du système est toujours connu.

Fiabilité EMI : Protection intégrée contre les interférences électromagnétiques pour une immunité totale aux faux contacts et déclenchements injustifiés.

Gestion Intelligente de la Ventilation

La fonction Delay Off du relais FAN est un atout clé pour la longévité de vos équipements : après le retour à une température normale, le refroidissement forcé se maintient pendant une durée réglable de 5 à 40 minutes, dissipant les calories résiduelles avant l'arrêt.

3 Niveaux de Réponse Distincts :

ALL1 (Alarme) : seuil de pré-alerte réglable pour une intervention préventive.

ALL2 (Déclenchement) : protection de sécurité pour couper l'alimentation en cas de surchauffe critique.

FAN (Ventilation) : commande automatique du refroidissement avec temporisation Delay Off.

Certifications et Conformité

Le T119 répond aux normes industrielles internationales :

CE : Conformité aux directives européennes de sécurité et de compatibilité électromagnétique.

Option Tropicalisation : Version renforcée disponible sur demande pour les installations en zones à forte humidité ou en climat extrême.

Caractéristique	Valeur
Description	Simulateur de RTD PTC pour verifier le bon fonctionnement de la centrale; remplace les sondes par un bornier, simule valeurs de temperature et defauts sondes (court-circuit, circuit ouvert)
Caracteristiques electriques	3 sorties lignes PTC FAN-L1-L2
Raccordement	bornier 4 poles pas 5 double connecteur pour versions T119 DIN et T119
Longueur cable de raccordement	60 cm
Reglage	potentiometre ou interrupteurs a levette pour simuler les temperatures
Dimensions	106 x 95 mm - h. 80,4 mm
Boitier	BLEND PC/ABS auto-extinguible UL 94V0
Temperature de fonctionnement	-20 °C a +60 °C
Humidite admise	90% sans condensation

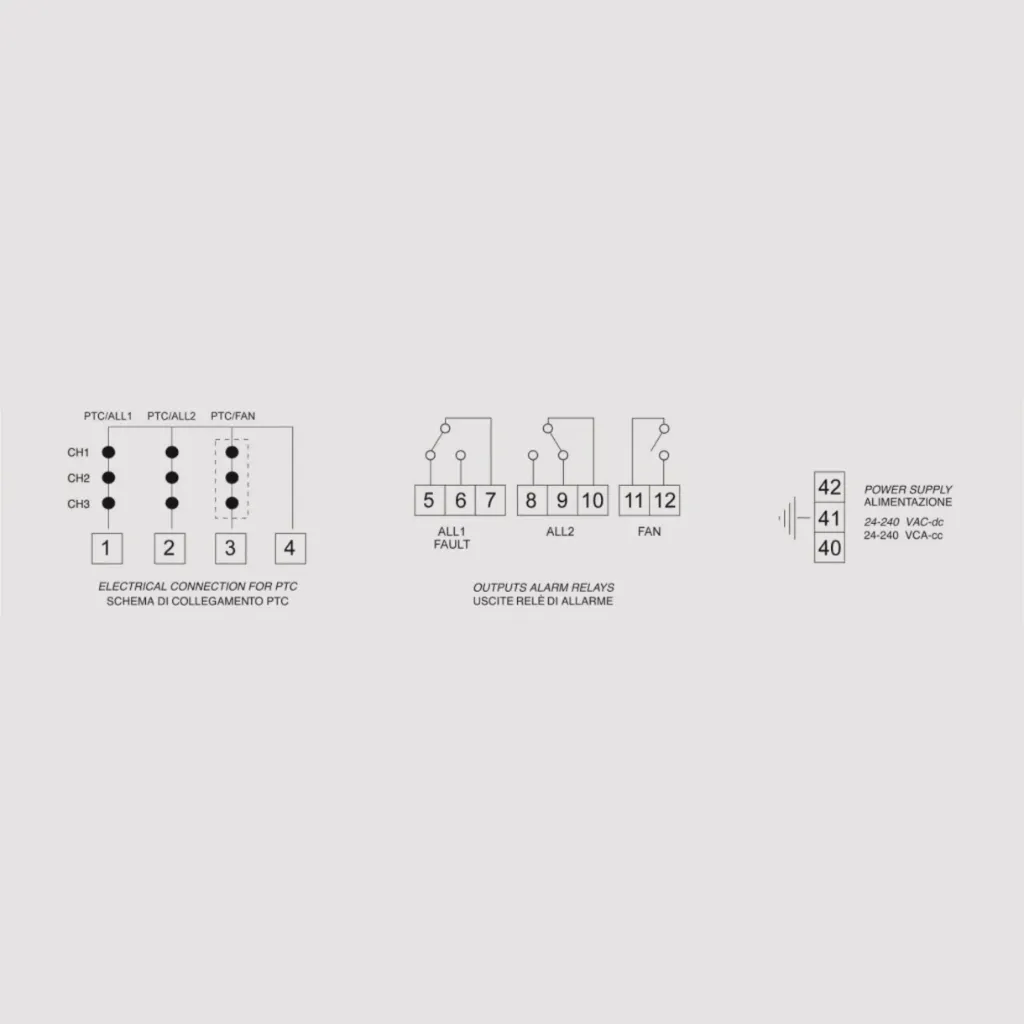

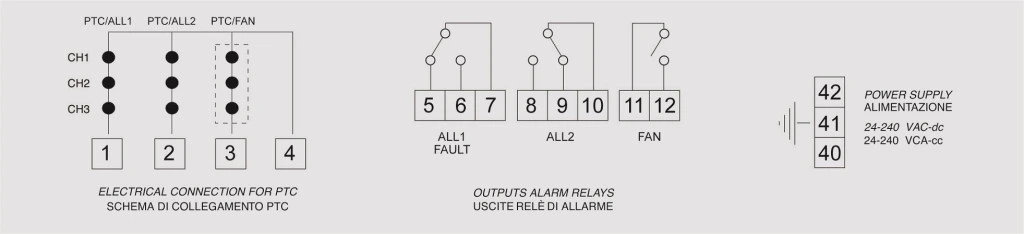

Schéma de connexions électriques

Installations

Montage : fixation sur rail DIN standard (EN 50022) à l'intérieur de l'armoire électrique.

Raccordement électrique : alimentation auxiliaire sur le bornier dédié, protégée par sectionneur et fusible ; raccorder la borne de terre.

Raccordement des sondes : connecter les sondes PTC sur les borniers de mesure ; installer un déchargeur de surtension de type PT-73-220 en protection, et séparer les câbles PTC des câbles de puissance.

Mise en service : mettre sous tension et vérifier le basculement des relais d'alarme et de déclenchement.

Fiche technique T119.pdf

Manuel d'utilisation T119.pdf

Certificat de conformité T119.pdf
