Contrôleur T119 DIN

Surveillance Polyvalente par Sondes PTC : Conçu spécifiquement pour la protection thermique des transformateurs MT en résine grâce à l'utilisation de capteurs PTC conformes aux normes DIN 44081 et 44082.
Gestion Avancée des Seuils : Fournit des signaux distincts pour le pré-alarme (L1), l'alarme/déclenchement (L2) et la commande de ventilation (FAN).
Alimentation Universelle Flexible : Équipé d'une unité d'alimentation universelle acceptant de 24 à 240 Vac-Vdc sans souci de polarité en courant continu.
Diagnostic et Sécurité Intégrés : Surveillance continue de l'efficacité des capteurs avec signalement immédiat en cas de court-circuit ou de coupure d'une sonde.
Temporisation de Ventilation Intelligente : Inclut une fonction "DELAY OFF" permettant de maintenir le refroidissement après le retour à une température normale pendant une durée réglable (5, 10, 20 ou 40 minutes).

Le T119 DIN de Tecsystem est la solution de référence pour la surveillance thermique des transformateurs de type sec et en résine coulée, dans un format rail DIN compact. Conçu pour s'intégrer facilement dans n'importe quelle armoire électrique, il assure une protection graduée et intelligente grâce à ses capteurs PTC conformes aux normes DIN 44081 et 44082.

Protection Graduée et Fiabilité Industrielle

Contrairement aux solutions basiques, le T119 DIN gère trois niveaux de réponse thermique distincts : une pré-alarme (L1) pour avertir avant toute situation critique, un déclenchement de sécurité (L2) pour protéger l'intégrité du transformateur, et une commande de ventilation (FAN) pour réguler activement la température.

Alimentation Universelle : Plage d'entrée de 24 à 240 Vac-Vdc (sans souci de polarité en courant continu), pour s'adapter à toutes les configurations réseau sans composants supplémentaires.

Montage Rail DIN : Format compact 106 x 95 mm, s'intègre directement en armoire sur rail DIN EN 50022 pour un câblage rapide et propre.

Gestion Intelligente des Entrées et Sorties

Le T119 DIN offre une architecture claire et efficace pour la protection complète de votre installation :

3 Entrées PTC (séries L1, L2, FAN) : conformes DIN 44081/44082 pour une détection précise sur l'ensemble du transformateur.

2 Relais d'alarme (ALL1/FAULT et ALL2) : contacts SPDT 5A/250Vac pour la signalisation et le déclenchement.

1 Relais FAN avec temporisation DELAY OFF réglable (5, 10, 20 ou 40 minutes) : le refroidissement se maintient après le retour en température normale pour préserver l'équipement.

Diagnostic Intégré : Surveillance continue des sondes avec signalement immédiat en cas de court-circuit ou de rupture de capteur.

Certifications et Conformité

Le T119 DIN répond aux normes internationales pour une utilisation en environnement industriel :

CE : Conformité aux directives européennes de sécurité et de compatibilité électromagnétique (EN 61000-4-4).

Catégorie	Caractéristique	Valeur
Alimentation	Tension nominale	24 à 240 Vac-Vdc (±10%) 50/60 Hz
	Absorption max	2 VA
Entrées	Type de capteurs	3 séries d'entrées pour sondes PTC
	Canaux	L1 (Alarme 1), L2 (Alarme 2), FAN (Ventilation)
Sorties	Relais d'alarme	2 relais (ALL1/FAULT et ALL2) SPDT, 5A - 250Vac
	Relais FAN	1 relais avec temporisation DELAY OFF (5-10-20-40 min)
Dimensions	Format	106 x 95 mm, profondeur 62 mm (DIN EN50022)
Protection	Matériau	Blend PC/ABS auto-extinguible
Environnement	Température	-20°C à +60°C
Normes	Conformité	CE, EN 61000-4-4

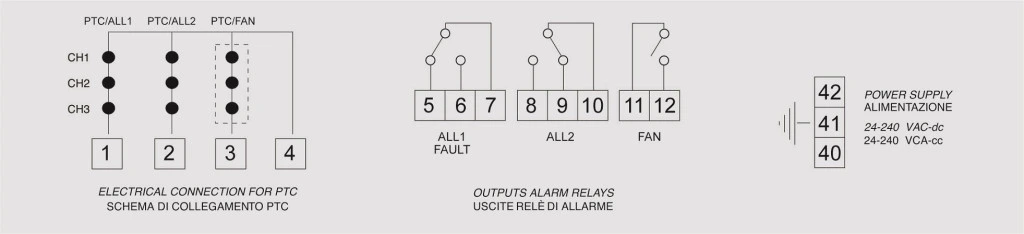

Schéma de connexions électriques

Installations

Installation sur rail DIN standard.

Note technique : Pour protéger contre les surtensions, utiliser un déchargeur électronique de type PT-73-220. Séparer les câbles de sondes PTC des câbles de puissance.

Fiche technique T119DIN.pdf

Manuel d'utilisation T119DIN.pdf

Certificat de conformité T119DIN.pdf
