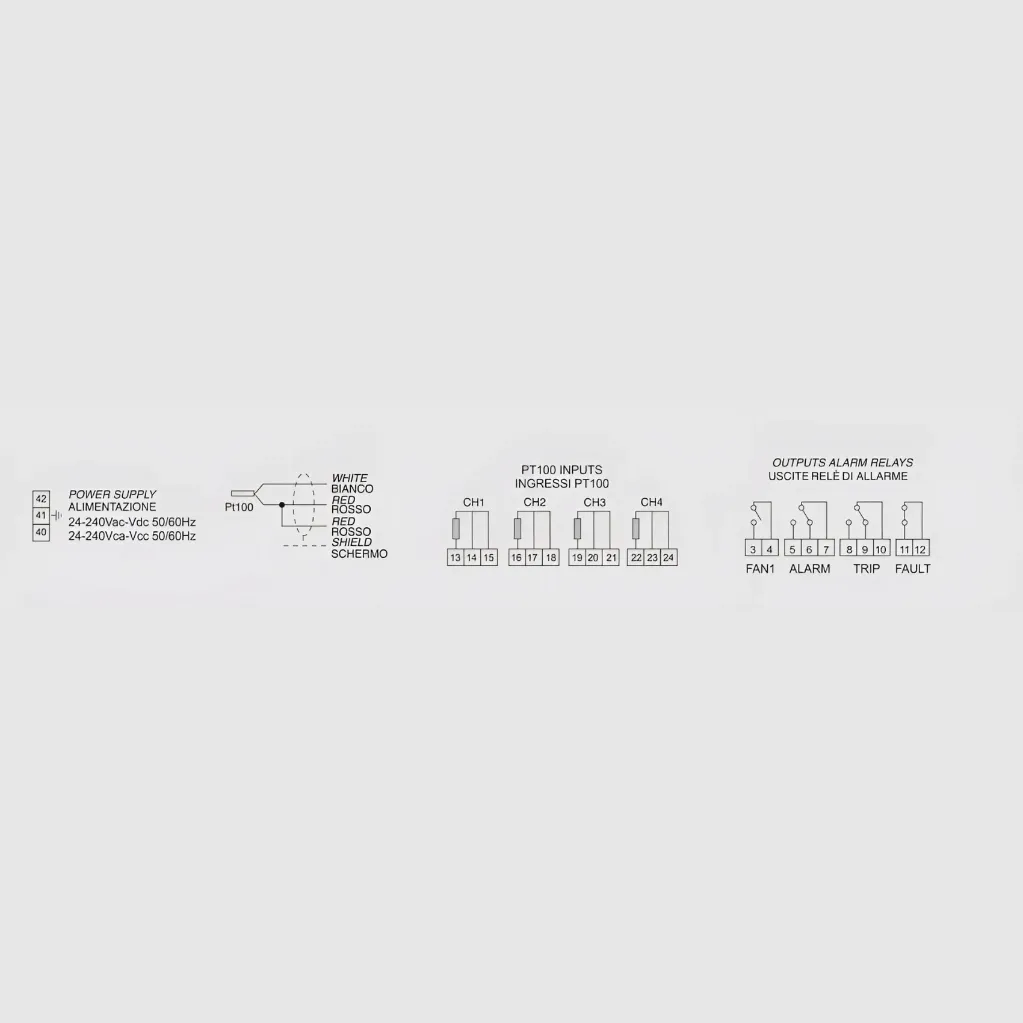

Schéma de connexions électriques
Installations
Installation Simplifiée Le T154 s'installe en façade d'armoire (découpe standard 92x92mm).
Note technique : Pour garantir la précision des mesures, utilisez des câbles blindés pour vos sondes PT100 et séparez-les des câbles de puissance.
FAQ - Spécial T154 ?
Voici quelques questions fréquentes sur notre T154.
Non. Contrairement au modèle T154-WS, la version Classic est une unité autonome dédiée à la protection locale. Toute la configuration et la surveillance se font directement via les touches et l'afficheur LED en façade.
Le T154 Classic se concentre sur la fiabilité pure et la simplicité. Il ne dispose pas de port Ethernet ni de serveur Web. C'est la solution idéale pour les installations où la connectivité réseau n'est pas requise ou pour remplacer des unités existantes sans modifier l'infrastructure de communication.
Oui. Vous pouvez programmer très facilement les seuils de température pour chaque relais (Alarme, Trip, Fan) directement depuis le panneau frontal. Ces paramètres sont sauvegardés dans une mémoire non volatile qui protège vos réglages même en cas de coupure de courant.
Le T154 Classic est optimisé pour les sondes Pt100 à 3 fils (RTD). Il intègre une fonction de compensation automatique de la longueur des câbles pour garantir une précision de mesure constante, quelle que soit la distance entre le relais et le transformateur.
Le boîtier offre une protection IP65 en face avant (une fois monté avec son joint), ce qui le protège contre les poussières et les projections d'eau. Toutefois, pour une installation en extérieur, il doit impérativement être placé à l'intérieur d'une armoire électrique étanche pour protéger le bornier arrière (IP20).
