Contrôleur T1048

Technologie ED16 Avancée : Nouvelle plateforme avec microcontrôleur haute performance et double affichage LED pour une gestion thermique optimale.
Sécurité Fail-Safe : Mode de sécurité positive intégré garantissant le déclenchement des alarmes même en cas de perte d'alimentation de l'unité.
Gestion "Intellifan" : Algorithme intelligent pour réduire le stress thermique du transformateur et optimiser la durée de vie des ventilateurs.
Polyvalence de Mesure : 4 entrées configurables pour sondes Pt100 (standard) ou thermocouples TCK (sur demande) pour une plage de lecture étendue.
Alarmes Personnalisables : Fonctions d'hystérésis (HYS) sur les seuils d'Alarme et de Trip pour éviter les commutations intempestives.

Demander un devis

Le Contrôleur T1048 est une unité de surveillance avancée 4 canaux pour la protection des transformateurs secs. Basé sur la plateforme ED16 avec microcontrôleur haute performance, il accepte des sondes Pt100 ou thermocouples TCK, gère 2 relais ALARM/TRIP à 10A, 2 relais FAN à 16A et 1 relais FAULT. Il intègre les fonctions Voting, Intellifan et Failsafe pour une protection thermique fiable et intelligente.

Surveillance Précise sur 4 Canaux

Le T1048 dispose de 4 entrées configurables pour sondes Pt100 (standard) ou thermocouples TCK (sur demande), offrant une polyvalence de mesure adaptée à tous les types de transformateurs.

Double affichage LED : La plateforme ED16 intègre deux afficheurs permettant une visualisation simultanée des températures et des états d'alarme.

T-MAX : Sélection automatique de la valeur maximale parmi les 4 sondes pour le pilotage des relais d'alarme.

Alimentation : Universelle 115/230 Vac pour une intégration sans contrainte dans tout environnement.

Relais Haute Capacité et Fonctions Intelligentes

Le T1048 offre une puissance de commutation élevée avec 2 relais ALARM et TRIP à 10A et 2 relais FAN à 16A, adaptés au pilotage direct des ventilateurs de refroidissement.

Relais FAULT : Relais de défaut signalant toute anomalie de fonctionnement du contrôleur lui-même.

Fonction Voting : Le déclenchement TRIP n'est activé que si au moins 2 sondes dépassent le seuil, évitant les faux déclenchements dus à une sonde défaillante.

Intellifan : Algorithme intelligent qui optimise le fonctionnement des ventilateurs pour réduire le stress thermique et prolonger leur durée de vie.

Failsafe : Mode de sécurité positive garantissant le déclenchement des alarmes même en cas de perte d'alimentation.

Hystérésis (HYS) : Réglable sur les seuils d'Alarme et de Trip pour éviter les commutations intempestives.

Certifications et Conformité

Le Contrôleur T1048 est conçu pour répondre aux exigences les plus strictes de l'industrie des transformateurs secs.

Certification CE : Conformité aux directives européennes en vigueur.

Tropicalisation : Traitement de protection contre l'humidité et les environnements difficiles.

Format : 100 x 100 mm (découpe panneau), adapté à l'intégration en armoire électrique.

Caractéristique	Valeur
Alimentation	85 à 260 Vac-Vdc, 50/60 Hz
Entrées	4 entrées Pt100 (3 fils) ou TCK
Relais ALARM & TRIP	SPDT, 10A - 250Vac
Relais FAULT	SPST
Relais FAN1 & FAN2	SPST, 16A - 250Vac (max)
Plage de mesure	-20°C à 220°C
Dimensions	232 x 166 mm, profondeur 60 mm
Découpe panneau	205 x 140 mm
Protection	IP65 (façade polycarbonate)
Options	RS485 Modbus RTU ou Ethernet Modbus TCP/IP

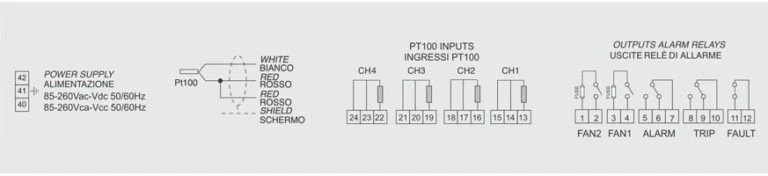

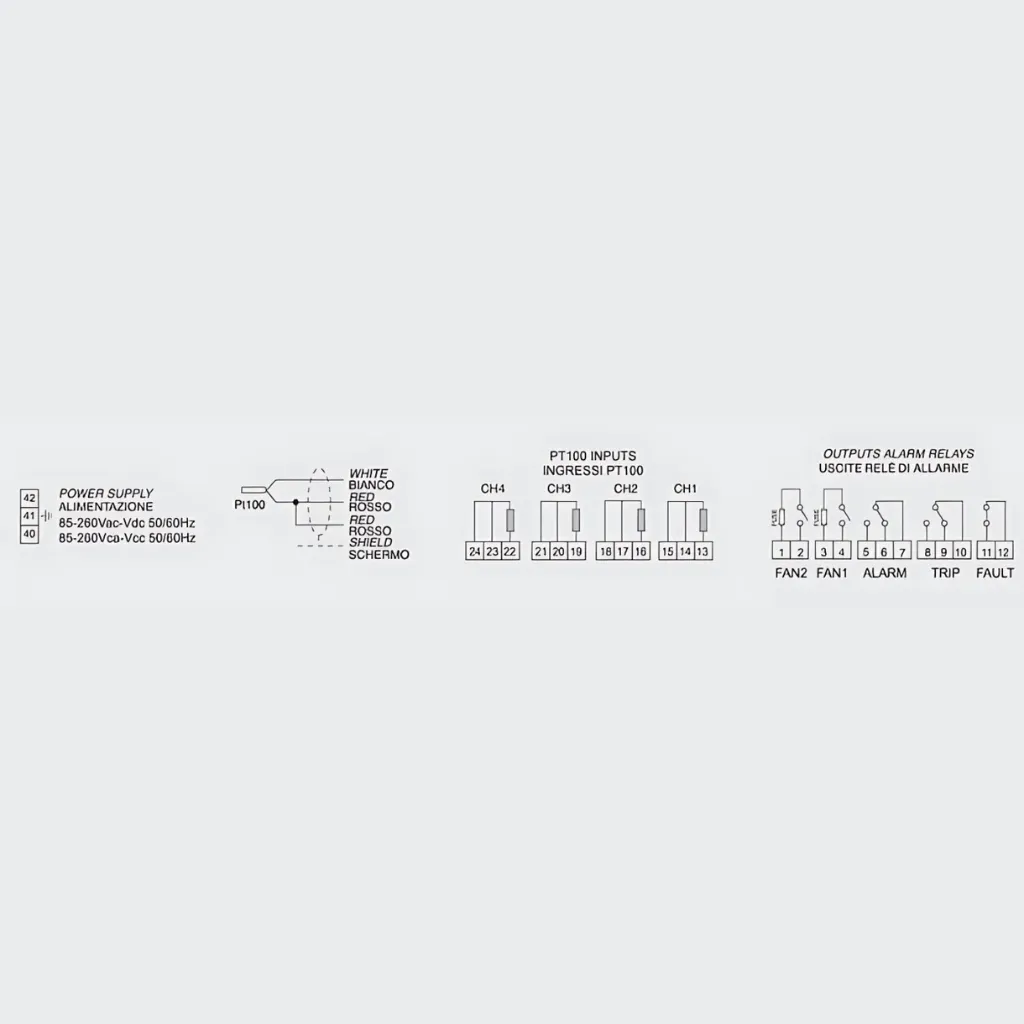

Schéma de connexions électriques

Installations

Le T1048 s'installe sur le panneau de commande (découpe 205 x 140 mm, hors-tout 232 x 166 x 60 mm).

Note technique : Raccordez les 4 sondes Pt100 (3 fils) sur les borniers 1 à 12 avec des câbles blindés. Alimentation universelle 85 à 260 Vca-Vcc. Le T1048 gère la ventilation via FAN1 et FAN2 (jusqu'à 16A chacune). Déconnectez l'unité avant tout test d'isolement.
