Contrôleur NT935-IR + TIR409

Mesure Sans Contact : Technologie infrarouge permettant de surveiller la température des enroulements MT/HT sans aucun contact physique, éliminant les problèmes d'isolement électrique.
Haute Immunité Électromagnétique : Système spécifiquement conçu pour fonctionner de manière fiable à proximité de champs magnétiques intenses.
Ciblage Précis par Laser : Capteurs TIR409 équipés d'un pointeur laser intégré pour garantir un alignement parfait sur la surface à mesurer lors de l'installation.
Gestion Avancée ED16 : Unité de contrôle avec double afficheur LED, offrant une meilleure capacité opérationnelle et de gestion des données.
Connectivité Industrielle : Équipé de sorties analogique 4-20mA et numérique RS485 Modbus RTU pour une intégration complète aux systèmes de supervision.

Demander un devis

Le Contrôleur NT935-IR + TIR409 est une centrale de surveillance thermique sans contact pour transformateurs secs MT/HT. Couplée aux capteurs infrarouges dédiés TIR409, elle mesure la température des enroulements sans aucun contact physique entre la sonde et la surface — indispensable là où les sondes Pt100 ne sont pas admises pour des raisons d'isolement ou de sécurité. Le système fonctionne de manière fiable en environnement à champs électromagnétiques très élevés.

Technologie Infrarouge Sans Contact

Le système NT935-IR + TIR409 repose sur 4 entrées pour capteurs IR 4-20mA (3 enroulements + 1 entrée supplémentaire), avec borniers extractibles. Les capteurs TIR409 intègrent un pointeur laser pour un positionnement précis lors de l'installation.

Plage de contrôle : 0 à 200 °C.

Précision : ±0,5% vfs, ±1 digit.

Température de fonctionnement : -20 °C à +60 °C.

Relais, Fonctions et Affichage

Sorties relais : 2 relais ALARM-TRIP (10A / 250 Vca), 2 relais FAN1/FAN2, 1 relais FAULT.

Afficheur : 2 displays 13 mm à 3 chiffres, 3 LEDs état alarmes par canal, 2 LEDs état FAN.

Fonctions : Voting, Intellifan, scan auto/canal le plus chaud/scan manuel, mémoire températures max et alarmes, diagnostic sondes (Fcc-Foc-Fcd).

Connectivité et Alimentation

Alimentation : Universelle 24 à 240 Vca-cc (polarités inversables). Consommation : 7,5 VA.

Communication : RS485 Modbus RTU + sortie 4-20mA optoïsolée.

Format : 100 × 100 mm DIN IEC 61554, découpe panneau 92 × 92 mm.

Certifications et Conformité

Normes : CE, CEI-EN61000-4-4 (immunité électromagnétique renforcée).

Boîtier : NORYL 94_V0 auto-extinguible, film frontal polycarbonate IP65.

Humidité admise : 90% sans condensation.

Options disponibles : NT935-IR BASIC (1CN0171), NT935-IR ETH avec Ethernet (1CN0212), tropicalisation.

Caractéristique	Valeur
Description	Centrale NT935-IR AD couplee aux capteurs infrarouges dedies TIR409: controle de temperature sans contact physique entre sonde et surface; indispensable pour enroulements MT/HT ou les PT100 ne sont pas admis (isolement/securite); capteurs concus pour fonctionner en champs electromagnetiques tres eleves; pointeur laser pour le positionnement
Alimentation	24 a 240 Vca-cc (valeurs nominales), Vcc a polarites inversables
Consommation	7,5VA
Entrees	4 entrees pour capteur IR 4-20mA (3 enroulements + 1 entree supplementaire), borniers extractibles
Plage de controle temperature	0 a 200 °C
Sorties relais	2 relais d'alarme (ALARM-TRIP), 2 relais gestion ventilation (FAN1 et FAN2), 1 relais defaut sondes/anomalie (FAULT)
Pouvoir de coupure relais	10A-250 Vca-res COS phi=1
Communication	Sortie RS485 Modbus RTU + sortie 4-20mA optoisolee
Afficheur	2 displays 13 mm a 3 chiffres (temperatures, messages, canaux); 3 led etat alarmes canal; 2 led etat FAN1 et FAN2
Seuils	2 seuils ALARM canaux 1-2-3, 2 seuils ALARM canal 4, 2 seuils ON-OFF ventilation FAN1 et FAN2
Fonctions	Diagnostic sondes (Fcc-Foc-Fcd), diagnostic memoire (Ech), fonction Voting, fonction Intellifan, scan auto/canal plus chaud/scan manuel, memoire temperatures max et alarmes, reset par touche frontale
Rigidite dielectrique	1500 Vca pendant 1 minute entre relais de sortie/entrees 4-20mA, relais/alimentation, alimentation/entrees 4-20mA
Precision	± 0,5% vfs, ± 1 digit
Temperature de fonctionnement	-20 °C a +60 °C
Humidite admise	90% sans condensation
Boitier	NORYL 94_V0 auto-extinguible
Film frontal	polycarbonate IP65
Normes	CE, CEI-EN61000-4-4
Dimensions hors-tout	100 x 100 mm DIN IEC 61554 (ex. DIN 43700), prof. 131 mm (bornier compris)
Decoupe panneau	92 x 92 mm
Autres versions / options	NT935-IR BASIC (cod. 1CN0171), NT935-IR ETH avec sortie Ethernet (cod. 1CN0212, alimentation 85-260 Vca-cc); tropicalisation

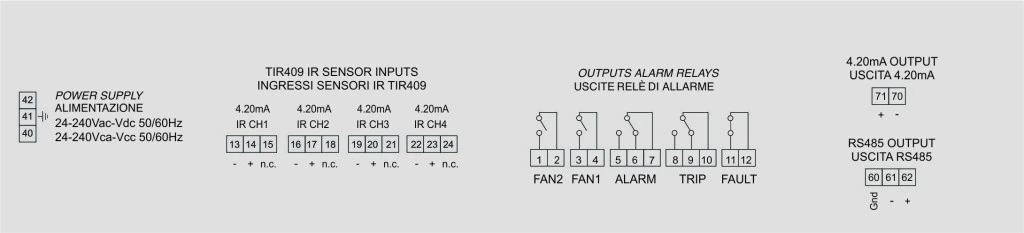

Schéma de connexions électriques

Installations

Montage : encastrement avec découpe standard DIN 92 × 92 mm (hors-tout 100 × 100 × 131 mm).

Raccordement électrique : alimentation universelle 100 à 240 Vca/Vcc sur le bornier dédié, protégée par sectionneur et fusible ; raccorder la borne de terre.

Raccordement des capteurs : utiliser les capteurs infrarouges sans contact TIR409 ; aligner chaque capteur sur l'enroulement à l'aide du pointeur laser intégré, câbles séparés de la puissance.

Mise en service : mettre sous tension, vérifier l'alignement et les mesures IR, puis régler les seuils et temporisations.

Sécurité : déconnecter l'unité avant tout test d'isolement ou de rigidité diélectrique.

Fiche technique NT935-IR AD + TIR409.pdf

Manuel d'utilisation NT935 IR.pdf

Certificat de conformité NT935-IR AD + TIR409.pdf
