Système de fibre optique FO935 D

Immunité Diélectrique Totale : Utilisation de la fibre optique pour une lecture de température sans contact métallique, idéale pour les applications MT-MT (jusqu'à 38 kV).
Système Complet "Ready-to-Use" : Inclut l'unité de contrôle FO 935 D, le concentrateur CFO 521, 3 capteurs FO (2,5m ou 5m) et le support de fixation.
Précision Extrême : Mesure directe au cœur des enroulements avec une précision de ±1°C, insensible aux interférences électromagnétiques.
Architecture Modulaire : Connexion simplifiée via BUS numérique entre le concentrateur (proche du transformateur) et l'unité de contrôle (en tableau).
Surveillance Hybride : Capacité de surveiller 3 canaux par fibre optique et un 4ème canal optionnel via sonde Pt100 standard (noyau ou ambiance).

Demander un devis

Le Système de Fibre Optique D (réf. 1FK0002) de Tecsystem représente le sommet de la sécurité thermique pour les transformateurs de type sec et résine fonctionnant sous des tensions de service élevées. Contrairement aux systèmes traditionnels, cette technologie utilise la lumière pour transmettre l'information thermique, éliminant tout risque de décharge électrique ou de perturbation du signal.

Technologie de Mesure par Fibre Optique

Le cœur du système repose sur des capteurs en fibre optique insensibles aux champs magnétiques intenses.

Sécurité Accrue : La fibre étant un isolant naturel, elle peut être placée directement en contact avec les enroulements MT sans compromettre la distance d'isolement.
Fiabilité du Signal : Aucune erreur de mesure possible due aux harmoniques ou aux pointes de tension, garantissant une protection sans faille de l'installation.

Le Concentrateur CFO 521 : L'Interface Intelligente

Le concentrateur joue le rôle de pont entre le transformateur et la salle de contrôle.

Proximité : Installé directement sur le box du transformateur grâce à sa patte de fixation fournie, il convertit les signaux optiques en données numériques.
Diagnostic Visuel : Des LED dédiées (L1, L2, L3) permettent de vérifier instantanément l'état de chaque capteur optique.

L'Unité FO 935 D : Contrôle et Communication

Basée sur la plateforme logicielle avancée de Tecsystem, l'unité de commande centralise la gestion :

Double Affichage : Visualisation claire des températures et des canaux.
Relais de Puissance : 5 relais indépendants (ALARM, TRIP, FAULT, FAN1, FAN2) pour une gestion complète des alertes et du refroidissement.
Connectivité : Sorties RS485 Modbus RTU et analogique 4-20mA intégrées pour une supervision industrielle complète.

Catégorie	Caractéristique	Détails du Système Fibre Optique D
Alimentation	Plage de tension	85 à 260 Vac-dc (±10%) 50/60 Hz
	Consommation	< 10 VA
Entrées (Mesure)	Capteurs Optiques	3 entrées fibre optique (Connecteurs ST) sur le CFO 521
	Capteur standard	1 entrée Pt100 (3 fils) sur le CFO 521 (Canal 4)
	Plage de mesure	-35°C à +195°C (Fibre) / 0°C à 240°C (Pt100)
Sorties (Relais)	Unité FO 935 D	5 relais : ALARM, TRIP, FAULT, FAN1, FAN2
	Capacité contacts	10A - 250 Vac (cos φ = 1)
Communication	Digitale	RS485 Modbus RTU
	Analogique	Sortie 4-20 mA isolée
Construction	Unité FO 935 D	100 x 100 x 131 mm (Découpe 92 x 92 mm)
	Concentrateur CFO 521	145 x 106.7 x 55 mm
	Gaine capteur FO	Protection externe en FEP (Téflon)
Protection	Indice de protection	IP65 (Face avant FO 935 D), IP00 (CFO 521)
	Température service	-25°C à +60°C
	Isolement	Total sur les capteurs FO (Matériau non conducteur)

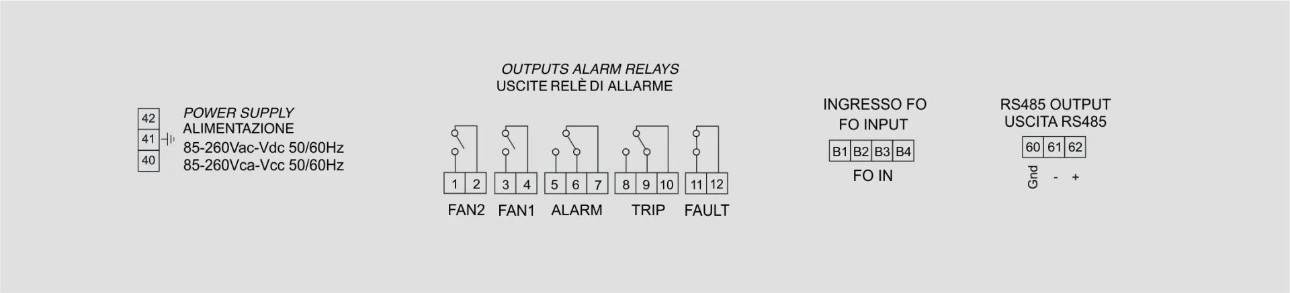

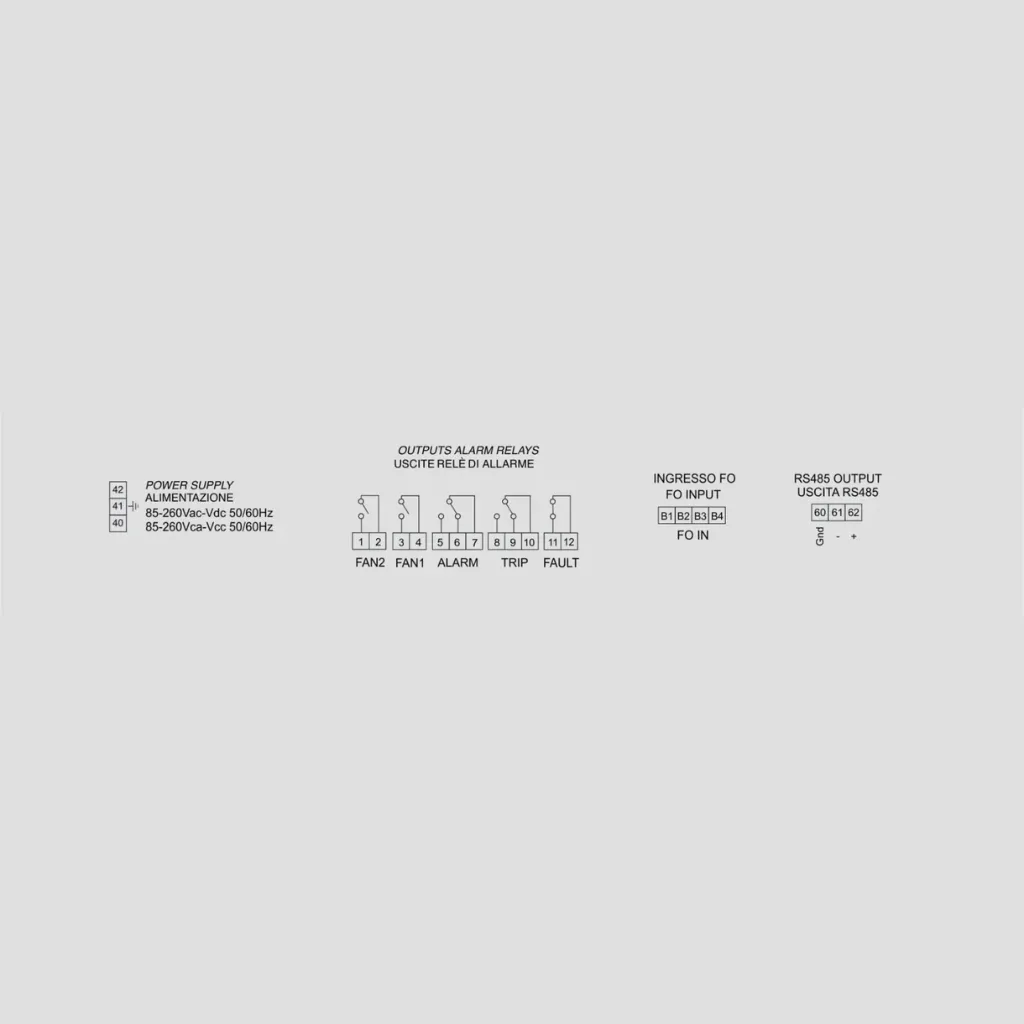

Schéma de connexions électriques

Installations

L'installation simplifiée du système FO935 D comprend une unité de contrôle à monter en façade d'armoire (découpe 92 x 92 mm) et un concentrateur CFO 521 à fixer à proximité des enroulements via son support dédié. Le boîtier principal mesure 100 x 100 mm pour une profondeur de 131 mm.

Note technique : utilisez les 3 capteurs à fibre optique pour les mesures en milieu à haute tension (jusqu'à 38 kV) et raccordez-les au concentrateur. La liaison entre le concentrateur et l'unité de contrôle s'effectue par un câble blindé spécifique pour garantir l'immunité aux interférences. L'alimentation est universelle (85-260 Vca-cc) et il est impératif de déconnecter le système avant tout test d'isolement.

Fiche technique.pdf

Manuel d'utilisation.pdf

Certificat de conformité.pdf

FAQ - Spécial Fibre optique

Voici quelques questions fréquentes sur notre Système de fibre optique.

Quelle est la distance maximale autorisée pour les capteurs fibre optique ?

Les capteurs standard sont fournis en longueurs de 2,5 mètres ou 5 mètres. Comme il s'agit d'un signal optique, il n'y a aucune perte de précision liée à la longueur du câble capteur sur ces distances.

Puis-je rallonger le câble entre le concentrateur CFO 521 et l'unité FO 935 D ?

Oui. La liaison entre le concentrateur et l'unité de contrôle est un BUS numérique. Vous pouvez déporter l'unité de contrôle FO 935 D en tableau de commande à plusieurs dizaines de mètres en utilisant un câble blindé approprié.

Le système peut-il fonctionner si je ne branche que deux capteurs optiques ?

Oui, il suffit de configurer les canaux non utilisés sur "NO" dans le menu de programmation de l'unité FO 935 D pour éviter les alarmes de défaut (FOC/FLT).

Pourquoi choisir la fibre optique plutôt que les sondes Pt100 classiques ?

La fibre optique est indispensable pour les transformateurs MT-MT ou les environnements où les décharges partielles et les interférences électromagnétiques sont trop fortes. Elle offre une sécurité galvanique totale là où le cuivre des Pt100 pourrait agir comme un conducteur d'arc électrique.
