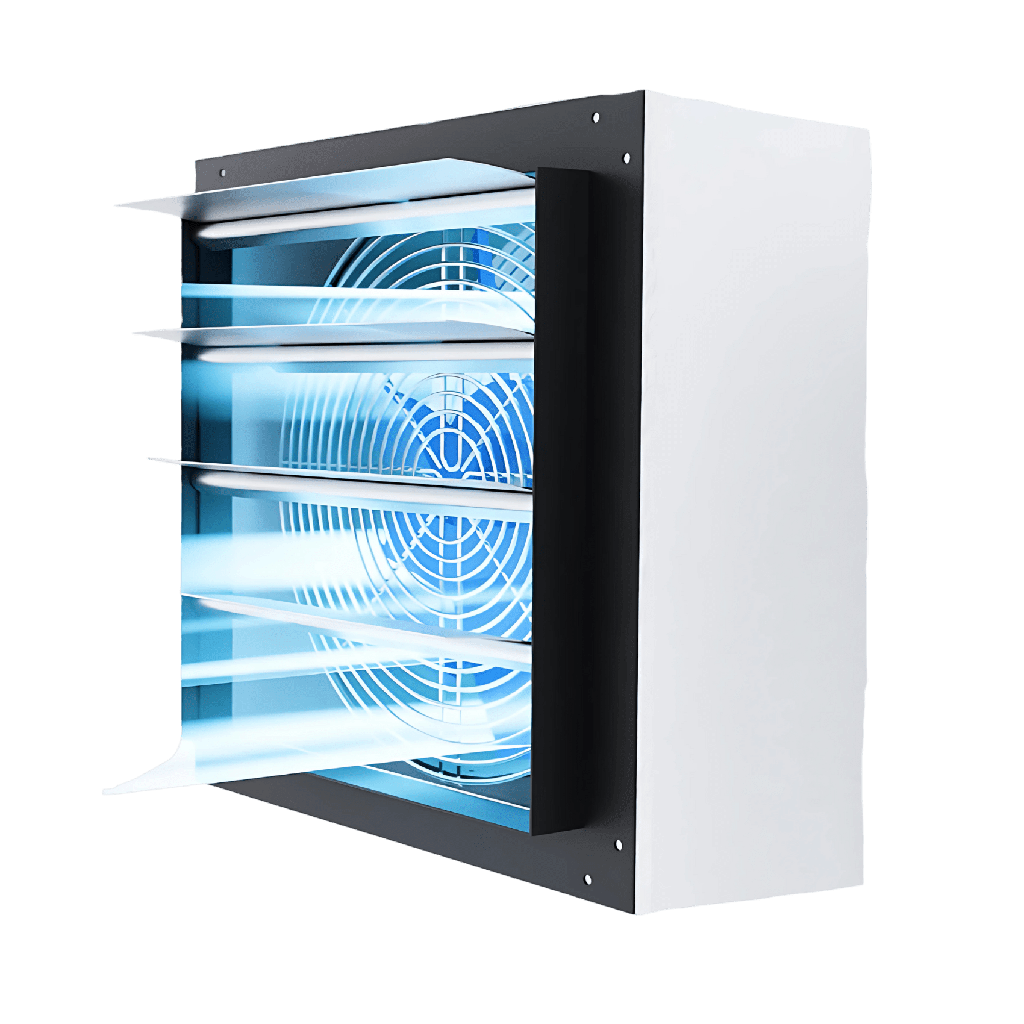

Ectracteur intelligent + boîtier de commande

Efficacité Énergétique Maximale : Utilisation de moteurs électroniques intelligents à bas débit et vitesse variable pour un gain d'énergie significatif.
Régulation Thermique de Précision : Vitesse modulable sur 10 paliers (S1 à S10) en fonction de la température réelle du transformateur.
Protection Intelligente : Système d'autodiagnostic intégré capable d'identifier et de signaler tout guast (défaillance) moteur en temps réel.
Conception Industrielle Robuste : Boîtier Control Box autoextinguible (UL 94V0) et ventilateurs conformes aux normes CEM et de sécurité.
Installation Flexible : Configuration personnalisable pour piloter 1, 2 ou 3 extracteurs selon les besoins de la cabine.

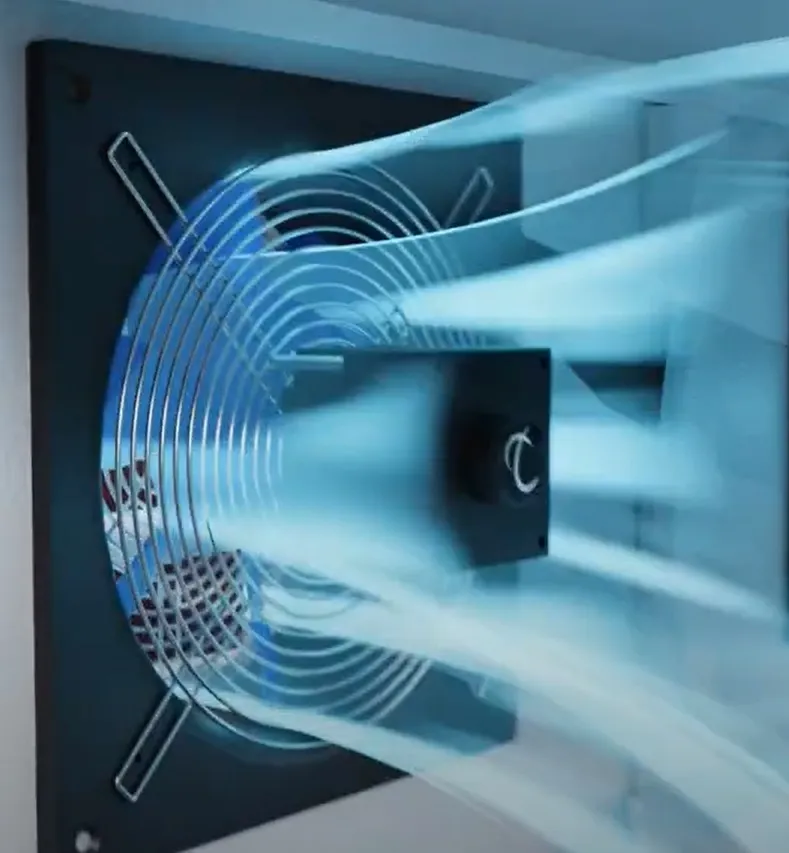

Le système ESTRATTORE TRBH de Tecsystem est la solution de pointe pour la gestion thermique et l'extraction d'air dans les cabines électriques et les box de transformateurs. Ce système intelligent ne se contente pas de ventiler ; il optimise activement l'environnement de travail de vos équipements pour garantir une continuité de service irréprochable.

Un Pilotage Intelligent et Adaptatif

L'innovation majeure du système TRBH réside dans sa communication directe avec les unités de contrôle thermique (modèles NT935BH-D ou NT935BH-ETH). Contrairement aux systèmes classiques "tout ou rien", le TRBH ajuste sa vitesse de rotation sur 10 niveaux progressifs.

Anticipation Thermique : Le système s'active dès que la température atteint un seuil inférieur de 10°C par rapport à la consigne critique (FAN2 ON), évitant ainsi les chocs thermiques brutaux.
Performance Variable : D'un mode veille (S0) à une pleine puissance de 1750 m³/h (S10), le débit d'air suit précisément l'évolution de la charge du transformateur.

Fiabilité et Sécurité Opérationnelle

La Control Box EXT agit comme le cerveau du système, centralisant l'alimentation et les signaux de commande. Elle intègre un circuit d'autodiagnostic qui surveille en permanence l'état de chaque moteur. En cas d'anomalie, une alerte est immédiatement transmise, permettant une maintenance préventive avant que la surchauffe ne devienne critique. De plus, une fonction SAFETY SPEED garantit qu'en cas de rupture de communication avec la centrale de mesure, les ventilateurs basculent automatiquement en vitesse de sécurité pour protéger l'installation.

Avantages pour l'Exploitation

Réduction des Pertes : En maintenant le transformateur à des températures optimales, l'installation gagne en efficacité énergétique.
Confort Acoustique : La régulation de vitesse permet de réduire drastiquement le bruit moyen émis par la ventilation.
Longévité Accrue : La gestion douce des cycles de démarrage réduit le stress mécanique sur les pales et les roulements.

Catégorie	Caractéristique	Détails Techniques (TRBH System)
Alimentation	Tension nominale	230 Vac (±10%) 50/60 Hz
	Plage de fonctionnement	187 à 265 Vac
	Consommation Control Box	12 Vdc - 30 mA max (via Power-link)
Ventilateurs (Ext. 300BH)	Puissance maximale	90 W (en vitesse S10)
	Débit d'air max	1750 m³/h
	Vitesse de rotation	700 à 1400 rpm
	Diamètre de la turbine	300 mm
Sorties (Control Box)	Capacité de pilotage	Jusqu'à 3 moteurs (M1, M2, M3)
	Connectivité	Borniers estraibles pour alimentation et signaux
Protection & Normes	Indice de protection	Control Box: IP20 / Ventilateur: IP40
	Matériau boîtier	Blend PC/ABS autoestinguente UL 94V0
	Normes CEM	EN 61000-6-2, EN 61000-6-3, EN 61000-3-2
Environnement	Température de service	-20°C à +70°C (Control Box)
	Humidité admise	90% sans condensation

Installations

Montage Control Box : Se fixe sur un rail DIN standard de 35mm. Elle doit être placée dans un boîtier d'au moins 178x155x74mm pour garantir une ventilation adéquate.

Montage Extracteurs : Prévoir une découpe circulaire de 340 mm de diamètre sur la paroi de la cabine. Fixation par boulons M8.

Note technique : Pour assurer un fonctionnement correct, connectez systématiquement le blindage des câbles de signal à la terre, mais uniquement du côté de la Control Box. Séparez toujours les câbles de signaux numériques des câbles de puissance pour éviter les interférences.

Fiche technique extracteur intelligent.pdf

Manuel d'utilisation extracteur intelligent.pdf

Manuel d'utilisation NT935 BH.pdf

Manuel d'utilisation NT935 BH ETH.pdf

Certificat de conformité extracteur intelligent.pdf

FAQ - Spécial Control Box ?

Voici quelques questions fréquentes sur notre Control Box.

Le système peut-il fonctionner sans centrale thermique Tecsystem ?

L'activation et la régulation précise de la vitesse nécessitent impérativement une unité de contrôle compatible (série NT935BH), car c'est elle qui envoie les signaux numériques de commande.

Que se passe-t-il si le câble de communication est sectionné ?

La Control Box active automatiquement la fonction SAFETY SPEED, qui lance les ventilateurs à une vitesse intermédiaire de sécurité (Speed 5) pour éviter toute surchauffe immédiate.

Quelle maintenance est requise pour les extracteurs ?

Il est recommandé d'effectuer un nettoyage tous les 6 mois à l'aide d'air comprimé pour éliminer les poussières. N'utilisez jamais de graisses ou de lubrifiants.

Peut-on installer les ventilateurs en extérieur ?

Les ventilateurs sont conçus pour un usage indoor. Pour une utilisation en milieu marin ou très corrosif, un traitement spécifique des parties métalliques est nécessaire avant installation.
