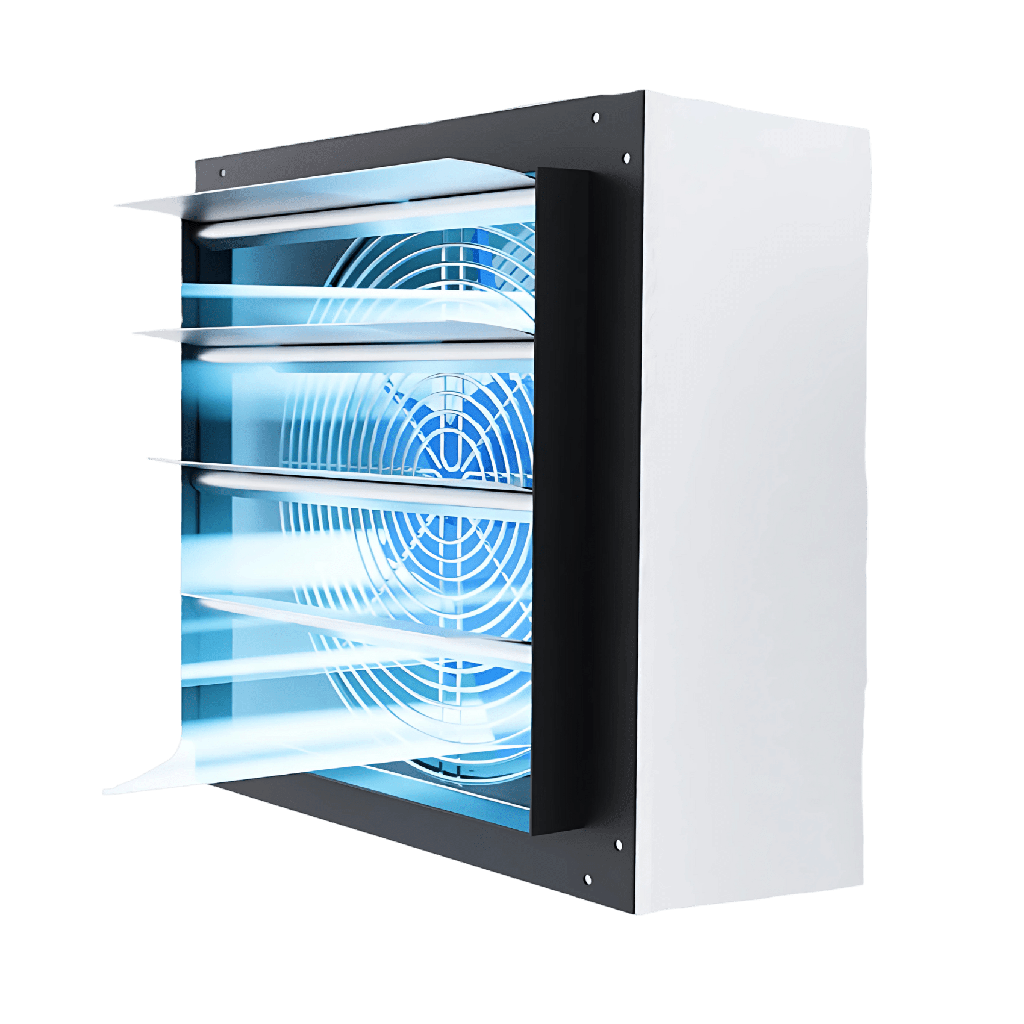

Extracteur intelligent + boîtier de commande

Efficacité Énergétique Maximale : Utilisation de moteurs électroniques intelligents à bas débit et vitesse variable pour un gain d'énergie significatif.
Régulation Thermique de Précision : Vitesse modulable sur 10 paliers (S1 à S10) en fonction de la température réelle du transformateur.
Protection Intelligente : Système d'autodiagnostic intégré capable d'identifier et de signaler tout guast (défaillance) moteur en temps réel.
Conception Industrielle Robuste : Boîtier Control Box autoextinguible (UL 94V0) et ventilateurs conformes aux normes CEM et de sécurité.
Installation Flexible : Configuration personnalisable pour piloter 1, 2 ou 3 extracteurs selon les besoins de la cabine.

L'Extracteur intelligent + boîtier de commande de Tecsystem est la solution de ventilation à vitesse variable la plus avancée pour l'évacuation thermique des cabines électriques. Composé d'un moteur brushless à hélice de 300 mm piloté par un boîtier de commande numérique intelligent (Control Box), ce système adapte en temps réel la vitesse de rotation de 1 à 3 extracteurs en fonction de la température réelle mesurée par la centrale de protection, offrant ainsi des économies d'énergie significatives par rapport aux systèmes à vitesse fixe.

Régulation Thermique Intelligente et Économies d'Énergie

Vitesse variable sur 10 paliers (S1 à S10) : La vitesse de l'extracteur est modulée en continu selon la température réelle de l'installation.
Moteur brushless : Technologie sans balais pour une consommation minimale, un bruit réduit et une durée de vie maximale.
Gain d'énergie significatif : Fonctionnement à bas régime la majorité du temps par rapport aux extracteurs à vitesse fixe.

Autodiagnostic et Sécurité

Détection de panne moteur en temps réel : Le boîtier Control Box identifie et signale instantanément tout défaut (guast) sur chacun des extracteurs connectés.
Commande numérique : Pilotage de 1 à 3 extracteurs maximum depuis un seul boîtier.
Boîtier Control Box : Matériau autoextinguible UL 94V0, conforme aux normes CEM et de sécurité.

Caractéristique	Valeur
Code	SMART EXTRACTOR + CONTROL BOX
Extracteur	moteur brushless avec hélice diam. 300 mm
Commande	numérique jusqu'à 3 extracteurs maximum

Installation

Montage : installer l'extracteur en partie haute du local ou de l'enceinte à ventiler ; fixer le boîtier de commande (Control Box) dans un endroit accessible.

Raccordement électrique : alimenter l'extracteur et le boîtier de commande via le bornier dédié, protéger par disjoncteur et raccorder la terre.

Commande : le Control Box gère automatiquement le démarrage de l'extracteur selon la température (et/ou l'humidité) mesurée.

Mise en service : vérifier le sens de rotation, le débit d'extraction et le bon fonctionnement des seuils du Control Box.

Sécurité : couper et consigner l'alimentation avant toute intervention.
