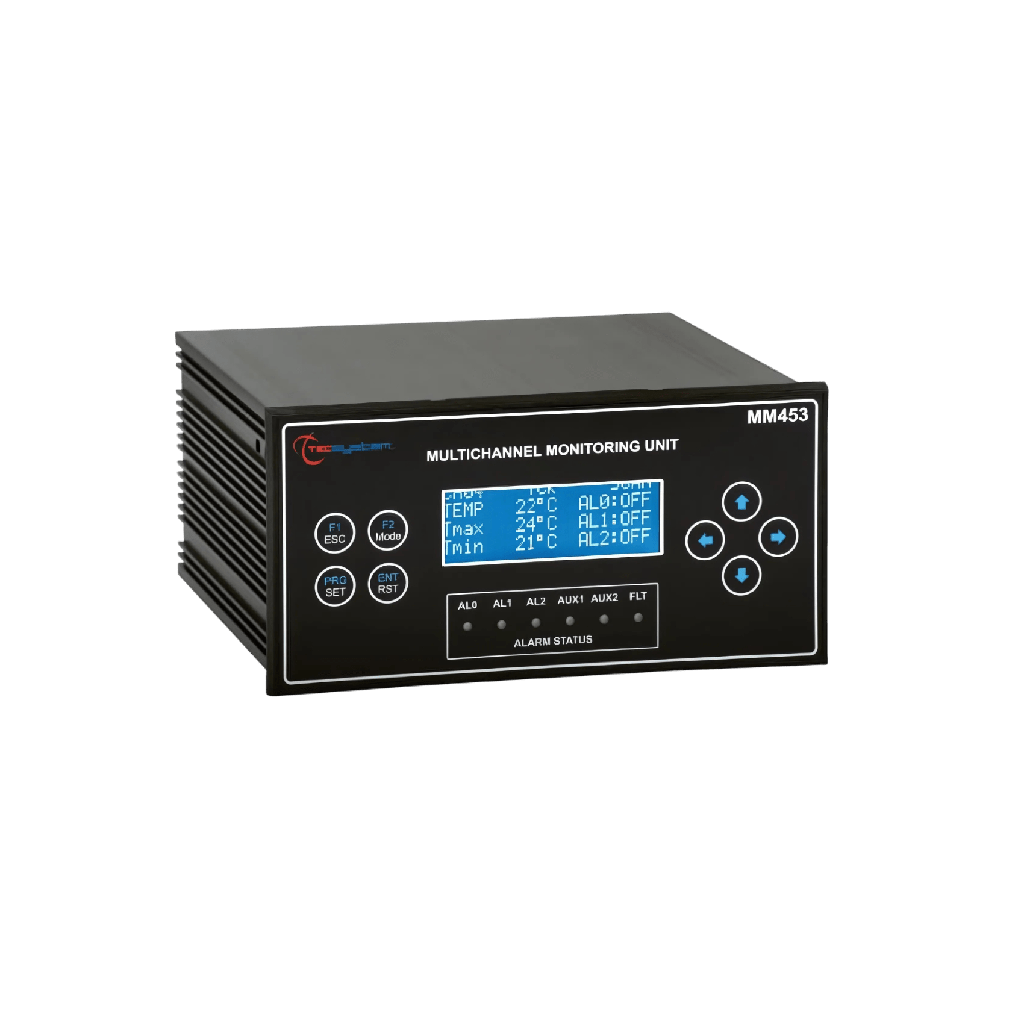

Contrôleur MM 453 AD

Haute Densité de Points : Surveillance thermique extrême capable de gérer jusqu'à 24 points de mesure indépendants.
Architecture Modulaire : Configuration flexible par cartes de 4 entrées, acceptant sondes PT100, PT1000 ou thermocouples (TcK).
Spécialiste Groupes Électrogènes : Idéal pour le monitoring des gaz d'échappement, des paliers, de l'huile et du liquide de refroidissement.
Double Connectivité : Intègre nativement une sortie analogique 4-20 mA et une sortie numérique RS485 Modbus RTU.
Interface LCD Alphanumérique : Grand écran de 20 caractères sur 4 lignes pour une lecture détaillée des paramètres de fonctionnement.

Le Contrôleur MM 453 AD de Tecsystem est la solution de surveillance thermique haute densité dédiée aux machines électriques complexes. Conçu pour gérer jusqu'à 24 points de mesure indépendants, il est particulièrement adapté au monitoring des groupes électrogènes, des moteurs de grande taille et de tout équipement nécessitant un suivi simultané de multiples capteurs hétérogènes (PT100, PT1000, thermocouples type K).

Son architecture modulaire et son interface LCD grand format en font un outil de diagnostic puissant pour les équipes de maintenance industrielle.

Architecture Modulaire et Haute Capacité

La conception par cartes d'extension de 4 entrées permet de configurer le contrôleur de 4 à 24 points de mesure selon les besoins exacts de l'installation. Chaque canal est entièrement indépendant avec ses propres seuils d'alarme et de déclenchement.

Multi-capteurs : Compatible PT100, PT1000 et thermocouples TcK sur le même appareil.
Spécialiste Groupes Électrogènes : Idéal pour surveiller les gaz d'échappement, les paliers, l'huile de lubrification et le liquide de refroidissement.
Mémoire des Maxima : Enregistrement des températures les plus élevées atteintes par chaque sonde.

Connectivité et Interface

Le MM 453 AD intègre nativement deux types de sorties de communication pour une intégration facile dans les systèmes de supervision modernes.

Sortie Analogique 4-20 mA : Transmission directe vers des automates ou systèmes de contrôle-commande.
Sortie Numérique RS485 Modbus RTU : Supervision à distance et configuration via réseau.
Écran LCD Alphanumérique : Grand afficheur 4 lignes × 20 caractères pour une lecture détaillée de tous les paramètres.
Alimentation Universelle : 85-260 Vca-cc 50/60 Hz.

Caractéristique	Valeur
Alimentation	Valeurs nominales 24-240 Vca-cc (Vcc à polarité inversible)
Consommation	10 VA
Entrées	De 1 à 24 entrées configurables par cartes : carte 4 entrées RTD PT100 3 fils, carte 4 entrées RTD PT1000 3 fils, carte 4 entrées TcK (thermocouple) ; mixage de cartes RTD/TcK possible ; bornes arrière extractibles ; canaux protégés contre les perturbations électromagnétiques
Compensation câble sonde	PT100-PT1000 jusqu'à 500 m (1 mm²) ; TcK jusqu'à 100 m (câble et joints compensés)
Sorties / relais	5 relais d'alarme (AL0-AL1-AL2-AUX1-AUX2) + 1 relais de défaut sondes/anomalie (FAULT)
Pouvoir de coupure des contacts	5A-250 Vca cosφ=1
Sorties analogique et communication	Sortie 4-20 mA (avec signal de synchronisme) + sortie série RS485 Modbus RTU
Affichage et gestion	Afficheur LCD 20 caractères 4 lignes ; 6 LED d'état des relais (AL0-AL1-AL2-AUX1-AUX2-FLT) ; 3 seuils d'alarme par entrée ; scrutation auto/canal le plus chaud/manuelle ; historique alarmes (memo) ; mémoire températures max/min
Plage de lecture température	-40°C à 240°C (PT100) ; 0°C à 300°C (PT1000) ; -40°C à 1000°C (TcK)
Diagnostic sondes	Fcc-Foc ; circuit d'autodiagnostic
Précision	± 1% pleine échelle, ± 1 digit
Température de fonctionnement	-20°C à +60°C
Humidité admise	90% sans condensation
Rigidité diélectrique	1500 Vca pendant 1 minute (relais/sondes, relais/alimentation, alimentation/sondes)
Boîtier	Aluminium anodisé noir ; film frontal polycarbonate IP50
Dimensions	192 x 96 mm DIN IEC 61554 (ex. DIN 43700), prof. 220 mm (bornier compris)
Découpe panneau	188 x 92 mm
Normes / conformité	Construction conforme aux normes CE ; protection perturbations électromagnétiques CEI-EN61000-4-4
Options	Version basic sans RS485 ni 4-20 mA ; version RS485 ; version 4-20 mA ; tropicalisation

Schéma de connexions électriques

Installations

Montage : encastrement en façade d'armoire, découpe panneau 188 × 92 mm (dimensions hors-tout 192 × 96 mm), pour le contrôle de température des machines électriques.

Raccordement électrique : alimentation auxiliaire universelle protégée par sectionneur et fusible ; raccorder la borne de terre.

Raccordement des sondes : sondes Pt100 (3 fils) placées dans les enroulements et paliers, sur câbles blindés séparés de la puissance.

Mise en service : mettre sous tension, vérifier les mesures par canal et régler les seuils d'alarme/déclenchement.

Sécurité : déconnecter l'unité avant tout test d'isolement.
