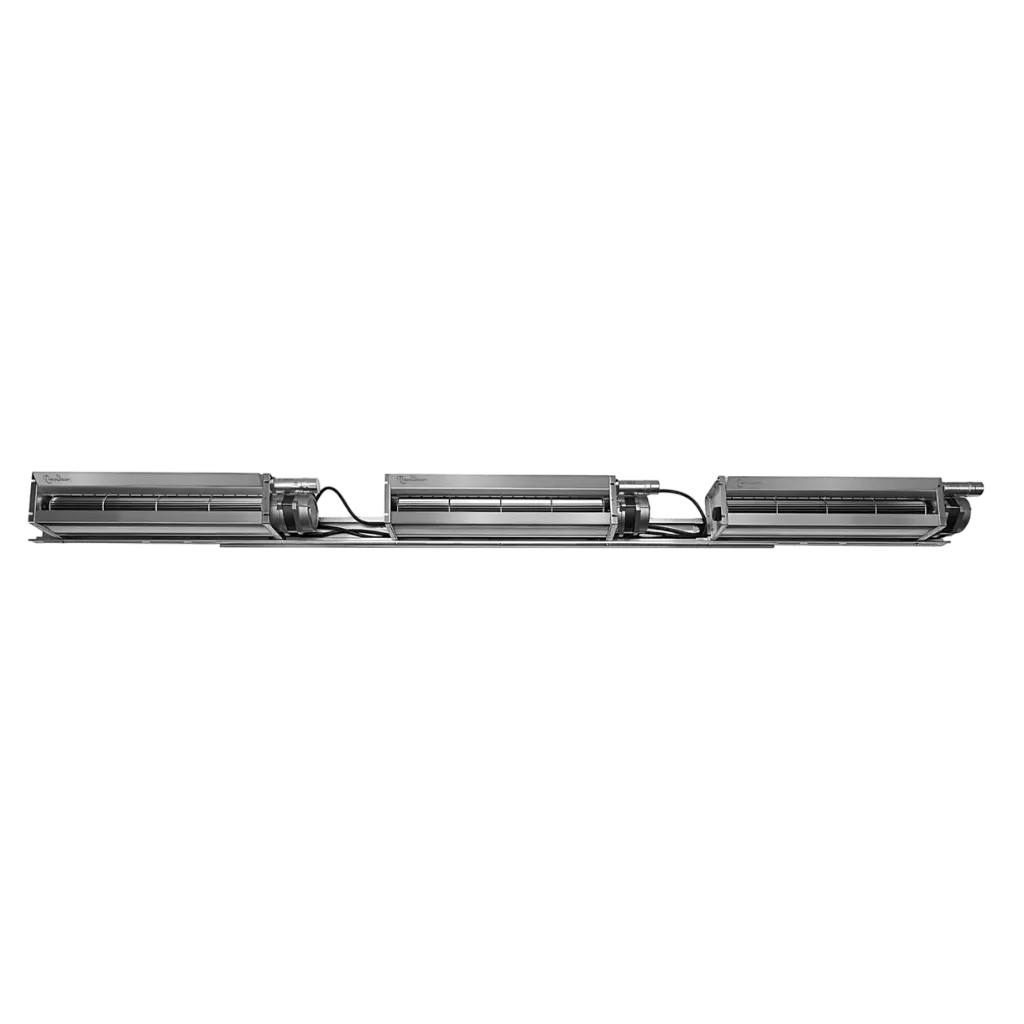

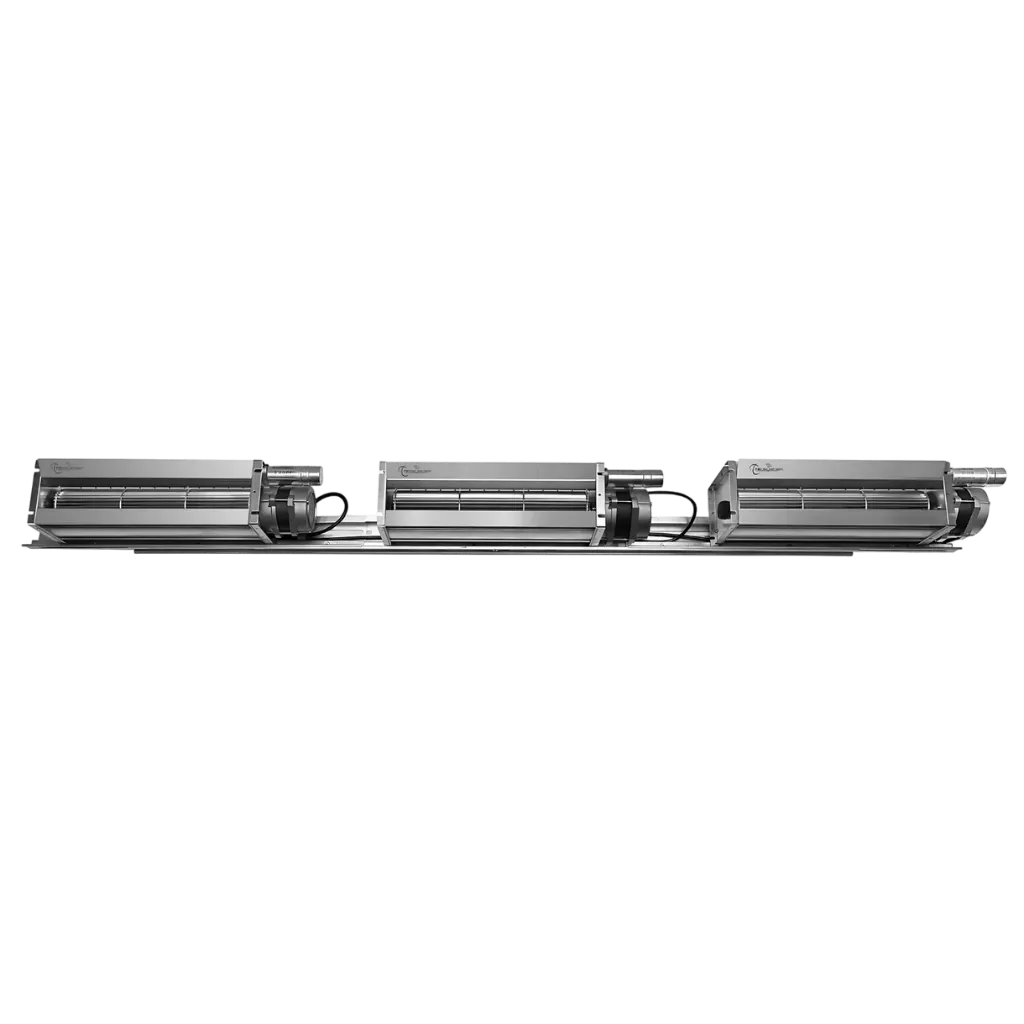

BARRE UNIVERSELLE DIAM 80 UL

  • Certification Internationale : Modèle spécifiquement certifié UL, garantissant la conformité aux normes de sécurité les plus strictes pour les marchés nord-américains.
  • Conception Télescopique : Longueur variable innovante permettant une adaptabilité parfaite à une très large gamme de transformateurs.
  • Compatibilité Série TG UL : Conçue exclusivement pour supporter les ventilateurs certifiés UL de diamètre 80 mm (TG180UL, TG360UL, TG500UL).
  • Structure Haute Résistance : Construction en aluminium extrudé offrant un profil élancé, léger et extrêmement résistant aux vibrations mécaniques (jusqu'à 60Hz).
  • Installation Intelligente : Intègre une gestion simplifiée du câblage avec des connecteurs rapides et une base de montage optimisée.
  • Optimisation Logistique : Conception modulaire permettant une réduction significative de l'encombrement, des emballages et des coûts de transport.
CHF 0,00 CHF 0,00
0,00 €
Contactez-nous

La BARRE UNIVERSELLE DIAM 80 UL est la version certifiée UL de la barre de ventilation universelle Tecsystem, spécifiquement conçue pour les projets destinés aux marchés nord-américains (États-Unis et Canada). Elle reprend toutes les caractéristiques techniques avancées de la version standard — conception télescopique, structure aluminium, connecteurs rapides — en y ajoutant la certification de sécurité UL exigée pour ces marchés.

Certification UL et Compatibilité

  • Certification UL : Conformité aux normes de sécurité les plus strictes pour les marchés nord-américains.
  • Compatible ventilateurs TG80 UL exclusivement : TG180UL, TG360UL et TG500UL (fournis séparément).
  • Conception télescopique : Longueur variable pour s'adapter à toute gamme de transformateurs.

Construction Haute Performance

  • Aluminium extrudé : Résistance mécanique et aux vibrations jusqu'à 60 Hz.
  • Connecteurs rapides : Câblage simplifié pour une installation immédiate.
  • Guide DIN intégré : Organisation et sécurisation du câblage.
  • Encombrement optimisé : Emballage réduit et logistique simplifiée.

Caractéristique

Valeur

Fonction

Système de ventilation forcée permettant d'optimiser le refroidissement du transformateur, en limitant les écarts de température même en cas de surcharges momentanées

Installation

Installation facile et immédiate sur une très large gamme de transformateurs

Construction

Construction en aluminium garantissant un profil mince mais résistant

Adaptabilité

Adaptabilité aux dimensions du transformateur grâce à son design innovant à longueur variable

Ventilateurs compatibles

Utilisation avec tous les ventilateurs de la série TG80 : TG180UL - TG360UL - TG500UL (fournis séparément)

Rail DIN

Guide DIN intégré

Encombrement

Réduction générale des encombrements

Emballage

Réduction de l'emballage et des coûts de transport

Câblage

Câblage simplifié adaptable avec connecteur à enficher

Installations

Montage : version certifiée UL de la barre universelle diam 80 mm ; fixer sous les colonnes du transformateur et répartir les ventilateurs selon la largeur à traiter.

Raccordement électrique : alimenter les moto-ventilateurs via le bornier dédié conformément aux exigences UL ; protéger par disjoncteur magnéto-thermique et raccorder la terre.

Commande : mise en route sur seuil de température via la sortie ventilation (FAN) d'un contrôleur TECSYSTEM.

Mise en service : vérifier le sens de rotation, le débit d'air et l'absence de vibration anormale.

Sécurité : couper et consigner l'alimentation avant toute intervention.

Schéma de connexions non publié pour cette référence ; se reporter à la fiche technique du dossier.
