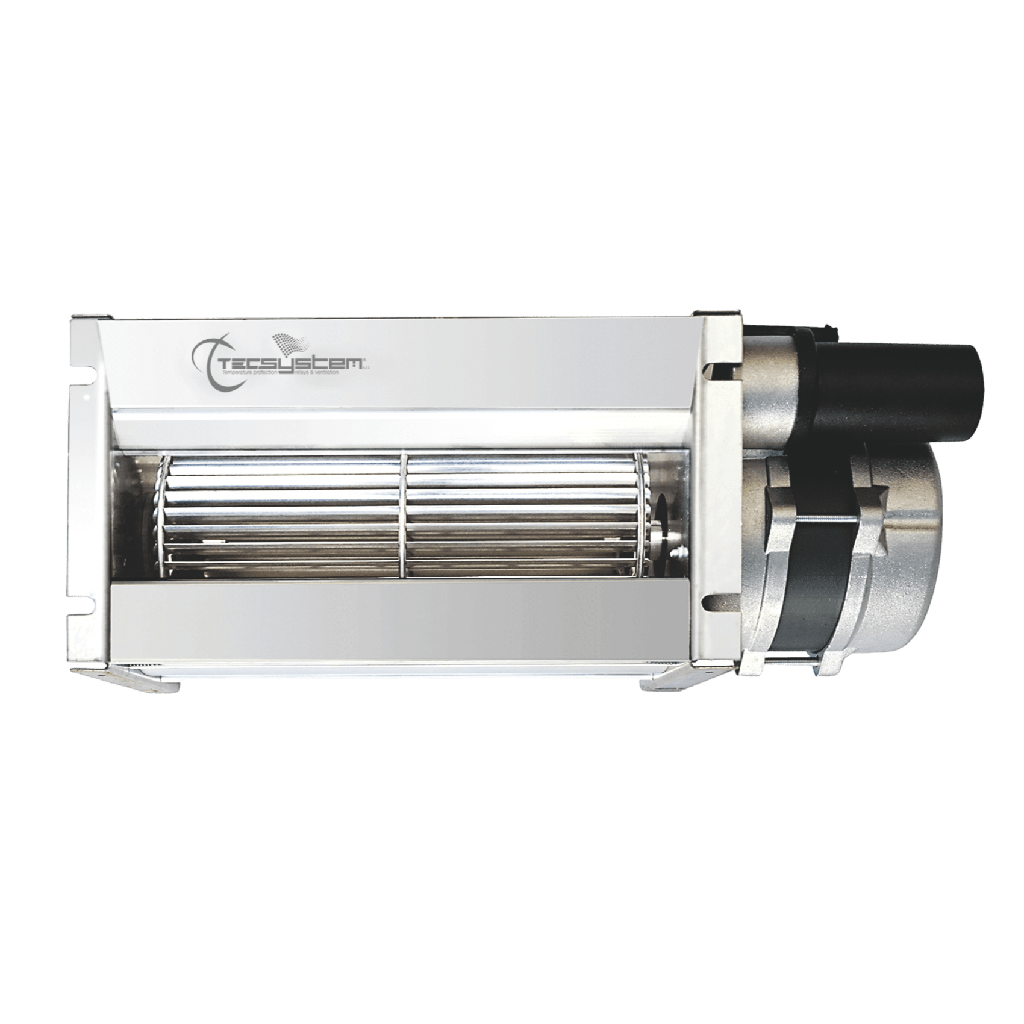

TG180

Réf. : 1VN0060

Flux d'Air Haute Performance : Débit puissant de 460 m³/h pour un refroidissement rapide des transformateurs et armoires électriques.
Vitesse de Rotation Élevée : Moteur performant atteignant 2840 RPM pour une dissipation thermique optimale.
Conception Industrielle Compacte : Structure robuste avec turbine de 80 mm, idéale pour les espaces d'intégration restreints.
Polyvalence d'Installation : Livré avec câble d'alimentation inclus et compatible avec les environnements 50 Hz (60 Hz sur demande).
Fiabilité Certifiée : Isolation de Classe B et conformité totale aux directives européennes de sécurité (LVD et EMC).

Demander un devis

Le TG180 (Réf. 1VN0006) est un ventilateur tangentiel haute performance conçu par Tecsystem pour le refroidissement forcé des transformateurs de type sec et en résine. Ce modèle se distingue par sa capacité à générer un flux d'air important (460 m³/h) malgré un encombrement réduit, garantissant ainsi une gestion thermique efficace des points chauds.

Puissance et Efficacité Thermique

Contrairement aux ventilateurs standards, le TG180 est optimisé pour une vitesse de rotation élevée de 2840 RPM. Cette caractéristique permet une circulation d'air dynamique, essentielle pour maintenir les composants électriques dans leur plage de température de fonctionnement idéale, augmentant ainsi la sécurité et la longévité de votre installation.

Construction et Adaptabilité

La série TG utilise des matériaux sélectionnés pour leur durabilité en milieu industriel. Avec une longueur de turbine de 180 mm, le TG180 offre un compromis parfait entre compacité et performance. Pour répondre aux besoins spécifiques de chaque projet, ce modèle est également disponible sur demande en versions 60 Hz, avec indice de protection IP44 ou homologation UL.

Sécurité et Intégration

Le TG180 est conçu pour une intégration directe et sécurisée. Il intègre une isolation de classe B et répond aux normes EN 61000 et EN 60204. Sa structure est pensée pour faciliter le montage en base de transformateur ou en paroi d'armoire, assurant un refroidissement homogène des colonnes de l'appareil.

Catégorie	Caractéristique	Détails Techniques du TG180
Alimentation	Tension nominale	230 Vac (±10%)
	Fréquence	50 Hz (60 Hz sur demande)
	Courant / Puissance	0,34 A / 75 W
Performance	Débit d'air (Air flow)	460 m³/h
	Vitesse de rotation	2840 RPM
Construction	Diamètre turbine	80 mm
	Longueur turbine	180 mm
	Longueur totale (A)	196 mm
	Entraxe fixation (B)	228 mm
Protection	Classe d'isolement	B
	Indice de protection	IPX0 (IP44 sur demande)
	Accessoires inclus	Câble d'alimentation
Normes	Certifications	CE (EMC 2014/30/UE - LVD 2014/35/UE)
	Sécurité électrique	EN 60204-1

Installations

Montage mécanique : Fixation via les trous prévus sur le support (entraxe 228 mm). Le ventilateur doit être installé horizontalement pour garantir le bon équilibrage de la turbine.

Note technique : Assurez-vous qu'un dégagement suffisant est laissé devant la grille de protection pour ne pas entraver l'aspiration. Pour une efficacité maximale, positionnez le flux d'air vers les canaux de refroidissement du transformateur.

Fiche technique serie TG.pdf

Manuel d'utilisation serie TG.pdf

Dessin technique TG180.pdf

Certificat de conformité TG180.pdf

FAQ - Spécial TG180

Voici quelques questions fréquentes sur notre TG180.

Quelle est la différence entre la série TG et la série TTG ?

La série TG (comme le TG180) offre généralement une vitesse de rotation plus élevée (2840 RPM) et un débit d'air plus concentré par rapport à la série TTG, ce qui la rend idéale pour des besoins de refroidissement très localisés et intenses.

Le ventilateur peut-il être utilisé en environnement humide ?

En version standard (IPX0), il doit être protégé de l'humidité directe. Cependant, une version spéciale IP44 est disponible sur demande pour les environnements plus exigeants.

Le câble de connexion est-il fourni ?

Oui, le TG180 est livré avec son câble d'alimentation inclus, ce qui facilite son raccordement immédiat.

Peut-on régler la vitesse du TG180 ?

Le modèle standard fonctionne à vitesse fixe. Pour une régulation, il doit être associé à une centrale de contrôle Tecsystem gérant les cycles de ventilation (FAN1 / FAN2).
