SYSTÈME DE VENTILATION TRBH

Système "Smart" Breveté : Premier système intelligent et breveté conçu pour optimiser le refroidissement des transformateurs en résine.
Vitesse Variable (RPM) : Régulation dynamique de la vitesse des ventilateurs sur 10 paliers en fonction de la température réelle de chaque phase.
Efficacité Énergétique : Réduction significative de la consommation électrique et du bruit moyen émis par rapport aux systèmes On/Off classiques.
Protection Thermique Anticipée : Activation intelligente dès 10°C sous le seuil d'alarme pour limiter les chocs thermiques et mécaniques du transformateur.
Diagnostic Avancé : Surveillance individuelle et constante de l'état de chaque ventilateur avec signalisation immédiate des pannes.

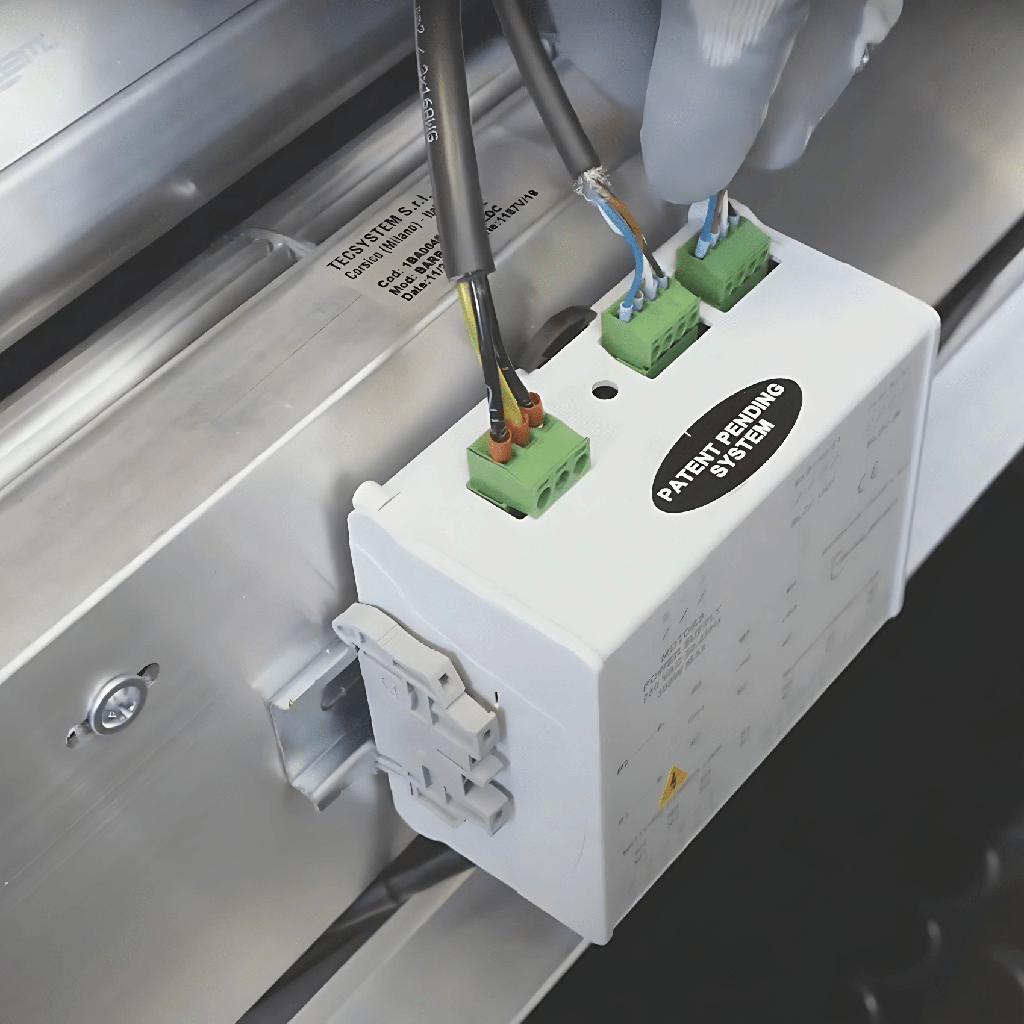

Solution Complète : Système intégré comprenant une centrale NT935 BH, des boîtiers de contrôle (Control Box) et des barres de ventilation précâblées.

Le Système TRBH de Tecsystem n'est pas un simple ensemble de ventilateurs, mais une solution de refroidissement dynamique et intelligente. Il a été créé pour répondre aux exigences modernes d'efficacité énergétique (Ecodesign 2009/125/EC) et de continuité de service des installations électriques critiques.

Système TRBH : complet pour votre sous-station

Régulation Dynamique et Précise

Contrairement aux systèmes traditionnels qui fonctionnent à 100% dès qu'un seuil est atteint, le système TRBH adapte la rotation des moteurs selon les besoins réels. Si la température augmente légèrement, la vitesse augmente progressivement. Cela permet de maintenir la température du transformateur la plus stable possible, prolongeant ainsi sa durée de vie en évitant les cycles de dilatation brutaux.

Réduction du Bruit et des Coûts

Grâce à la gestion par paliers, les ventilateurs tournent rarement à pleine vitesse, ce qui réduit drastiquement la pollution sonore en cabine et la consommation électrique globale des accessoires du transformateur.

Installation "Plug & Play" et Sécurité

Le système est livré avec des barres de ventilation (BH1200, BH1800 ou BH3600) entièrement précâblées et prêtes à l'emploi. La centrale de contrôle NT935 BH assure l'interface utilisateur et la communication (Modbus RTU ou TCP/IP), offrant une visibilité totale sur l'état thermique et le bon fonctionnement de chaque ventilateur.

Catégorie	Caractéristique	Détails Techniques du Système TRBH
Composants	Centrale de contrôle	NT935 BH (versions RS485 ou ETH)
	Gestion de puissance	Control Box BH (une par barre)
	Barres de ventilation	BH 1200 / BH 1800 / BH 3600 (précâblées)
Alimentation	Centrale & Logique	85 - 260 Vac-dc (50/60 Hz)
	Ventilateurs	187 - 265 Vac (50/60 Hz)
Performances	Régulation vitesse	10 paliers (RPM variable)
	Plage de lecture	0°C à 240°C (via 4 sondes Pt100)
Communications	Protocoles	Modbus RTU (RS485) ou Modbus TCP/IP (Ethernet)
Relais	Sorties Alarmes	4 relais : Fan, Alarm, Trip, Fault (5A - 250V)
Physique	Indice de protection	IP20 (Control Box) / IP65 (Frontal Centrale)
	Température d'utilisation	-20°C à +70°C

Installations

Fixez les barres BH sur le châssis du transformateur. Connectez les Control Box aux barres et reliez-les à la centrale NT935 BH via le bus de communication dédié. Les barres sont précâblées avec des connecteurs rapides pour éviter les erreurs de branchement.

Note technique : Lors du paramétrage, assurez-vous que les seuils d'alarme et de déclenchement (TRIP) sont cohérents avec la classe thermique de votre transformateur.

Entretien : Un nettoyage périodique à l'air comprimé des pales des ventilateurs est recommandé pour maintenir un débit d'air optimal et éviter toute surcharge des moteurs liée à l'empoussièrement.

Dépliant système de ventilation TRBH.pdf

Fiche technique système de ventilation TRBH.pdf

Manuel d'utilisation système de ventilation TRBH.pdf

Manuel d'utilisation NT935 BH.pdf

Manuel d'utilisation NT935 BH ETH.pdf

Certificat de conformité système de ventilation TRBH.pdf

Certificat de conformité NT935 BH.pdf

FAQ - Spécial Système TRBH

Voici quelques questions fréquentes sur notre Système TRBH.

Quels types de ventilateurs sont compatibles avec le système TRBH ?

Le système utilise des ventilateurs spécifiques de la série TG BH (TG180 BH, TG360 BH, TG500 BH) conçus pour supporter la variation de vitesse électronique.

Qu'est-ce que l'activation anticipée ?

Le système commence à ventiler à basse vitesse dès que la température atteint 10°C en dessous du seuil FAN ON programmé. Cela permet d'évacuer les calories avant que le transformateur ne monte trop haut en température.

Le système peut-il détecter si un seul ventilateur est en panne ?

Oui, le circuit d'autodiagnostic intégré surveille chaque moteur et renvoie une alerte de défaut (Fault) si l'un d'eux ne tourne plus correctement.

Peut-on commander le système à distance ?

Absolument. Grâce aux options Modbus RTU ou Ethernet, vous pouvez surveiller les températures et piloter le système depuis une supervision (GTC/SCADA).
